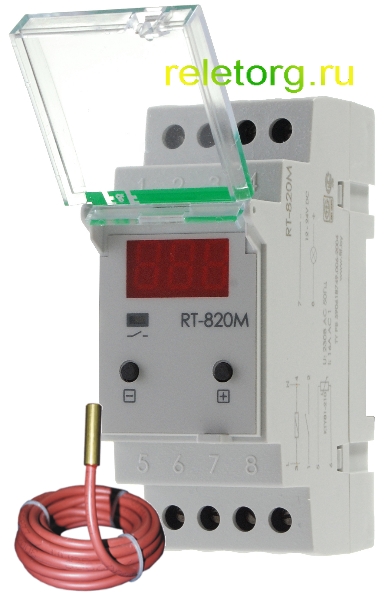

Реле регулировки температуры (термостат, терморегулятор – дублирующие названия данного реле) RT-820M в диапазоне от -20 до + 130 °С. Основным назначением прибора является поддержание установленной температуры в зоне термодатчика, с учетом выставленного гистерезиса, путём подключения исполнительной нагрузки (ТЭНы и др.) на нагрев или (вентилятор, циркуляционный насос и др.) на охлаждение контролируемого объекта. Главными отличительными особенностями данного прибора (например, от ТР-М02) являются возможность подключения цепи аварийной индикации превышения установленного порога, индикация на основе  диодной матрице и нагрузочная способность до 16А.

В комплект поставки входит термодатчик (зонд) RT-823.
Временные диаграммы работы реле RT-820M

3 149 руб

Артикул EA07.001.007
Бренд Евроавтоматика (EA)
Применение (PDF) Загрузить

Описание

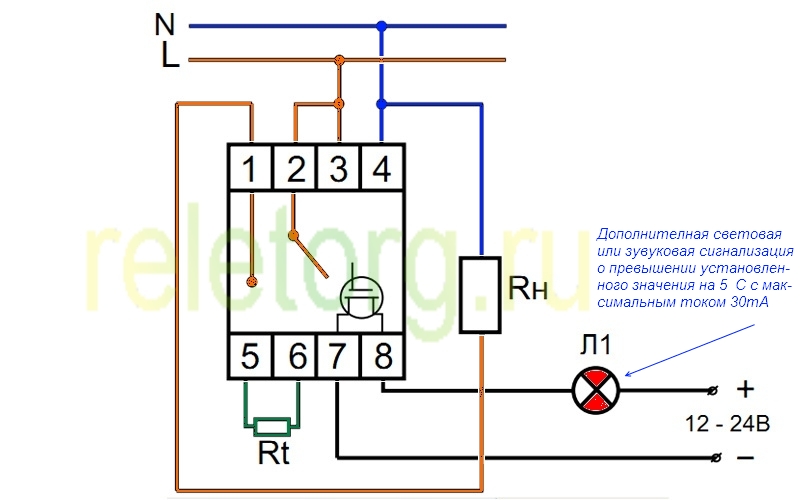

В изделии предусмотрен дополнительный выход для дистанционной звуковой  или световой сигнализации о превышении (понижении) температуры сверх установленного значения на 5°С с максимальным током не более 30 mA и постоянным напряжением не более 50V DC. Происходит постоянный контроль обрыва или замыкания проводников в цепи температурного датчика.

Предусмотрена дополнительная коррекция показаний измерительной цепи (юстировка) в пределах ± 9 °С.

Данный прибор может работать в двух режимах, а именно «нагрев» или «охлаждение».

Принцип работы данного реле заключается в следующем.

- В режиме «обогрев»:

Если температура в зоне контроля, ниже установленного на терморегуляторе значения (см. временнуюдиаграмму работы), контакты исполнительного реле замкнуты, нагреватель включён. При достижении установленного значения температуры, контакты размыкаются и нагреватель отключается. При снижении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, и нагреватель включается снова.

- В режиме «охлаждение»:

Если температура в зоне контроля выше установленного на терморегуляторе значения, контакты исполнительного реле замкнуты, охладитель (холодильник, вентилятор, циркуляционный насос и т. п.) включён. При достижении установленного значения температуры контакты размыкаются и охладитель отключается. При увеличении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, и охладитель включается снова.

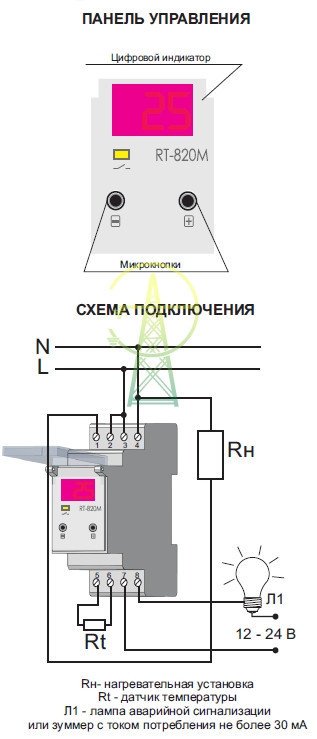

Схема подключения реле контроля температуры, элементы управления и настройки просты в понимании, и подробно описаны в инструкции по эксплуатации.

Ниже представлены основные технические параметры данного изделия.

Параметр

RT-820M

Напряжение питания:

230 В 50 Гц

Максимальный ток контактов реле:

16А, АС1

 Максимальный ток катушки контактора:

Контакт:

1Z (1 замыкающий)

Максимальная мощность электронагревательной установки (ТЭН, радиатор и т.п.)  1)

2000 Вт

Диапазон контролируемых температур:

-25 - +130°С

Датчик температуры:

полупроводниковый, KTY 81-210

Длина провода с датчиком:

2,5м

Сигнализация включения нагрузки:

жёлтый светодиод

Гистерезис:

1-30°С

Рабочая температура:

от -25°С до +50°С

Потребляемая мощность:

1,1 Вт

Степень защиты:

изделия
клеммной колодки



IP40
IP20

Размеры:

35x63x90 мм

Подключение:

винтовые зажимы 2,5 мм2

Тип корпуса:

2S

Монтаж:

на DIN-рейке 35мм

- при подключении без использования дополнительного коммутационного аппарата.
