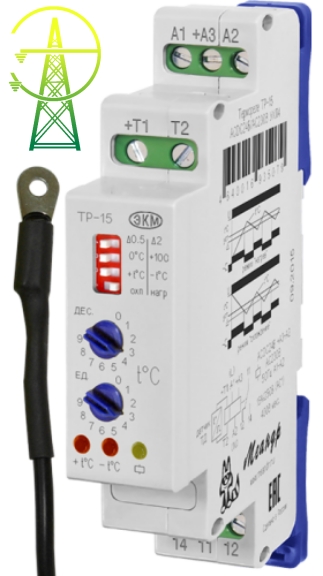

ТР-15 с ТД-2 ACDC24V/АС230V УХЛ4 реле контроля температуры Лидер продаж

 ТР-15 с ТД-2 ACDC24V/АС230V УХЛ4 реле контроля температуры
 ТР-15 с ТД-2 ACDC24V/АС230V УХЛ4 реле контроля температуры
 ТР-15 с ТД-2 ACDC24V/АС230V УХЛ4 реле контроля температуры
 ТР-15 с ТД-2 ACDC24V/АС230V УХЛ4 реле контроля температуры
 ТР-15 с ТД-2 ACDC24V/АС230V УХЛ4 реле контроля температуры
 ТР-15 с ТД-2 ACDC24V/АС230V УХЛ4 реле контроля температуры

Температурное реле ТР-15 предназначено для контроля и поддержания заданного температурного режима по сигналу датчика температуры ТД-2 в помещениях, овощехранилищах, системах водяного отопления, охлаждающих системах, накопителях жидкостей, системах тёплых полов, отдельных предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется как в комплекте с датчиками ТД-2, так и без него (указать при заказе).
Особенности:

·        Прецизионная (точная) дискретная установка температуры (через 10С) переключателем

·        Широкий диапазон контролируемых температур –55...+1250С

·        Возможность работы в режиме «нагрев» или «охлаждение»

·        Выходной контакт - 1 переключающая группа 16А/250В (режим АС1)

·        Контроль исправности цепи подключения датчика

·        Переключаемый гистерезис 0,5 или 2 0С

·        Повышенная точность измерения (работает с цифровыми датчиками температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor Maxim)

·        Отличное соотношение ФУНКЦИОНАЛ + КАЧЕСТВО / ЦЕНА !

Далее…

1 900 руб

Артикул 4640016935086
Бренд Меандр (MEA)
Применение (PDF) Загрузить

Описание

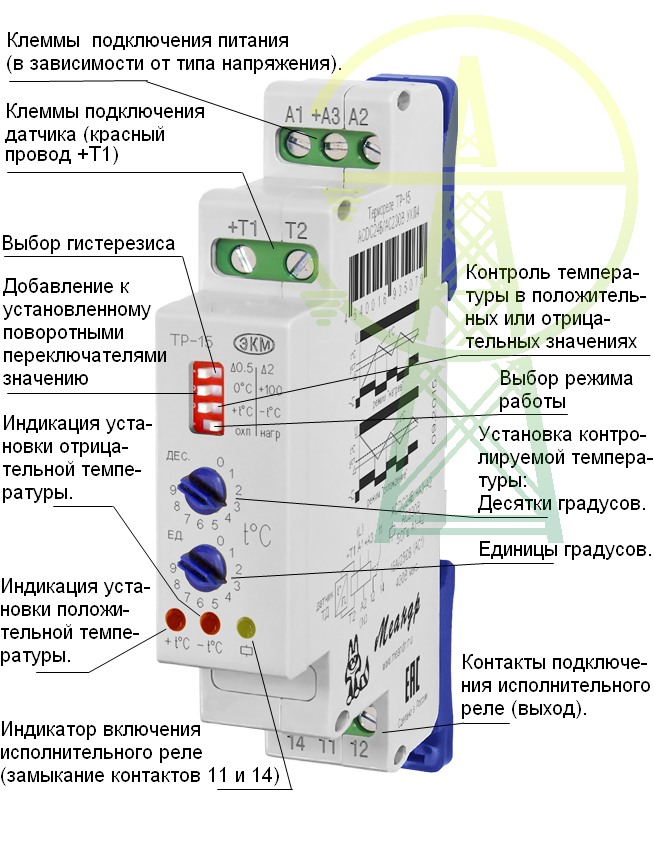

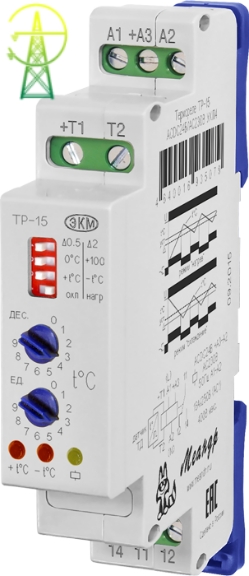

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели реле расположены:

Четыре DIP-переключателя для задания

·зоны гистерезиса «∆0,5/∆2» в 0С,

·для выбора диапазона температуры «00С\+100», (т.е. к установленному поворотными переключателями значению необходимо прибавить 0 0С или +100 0С),

·положительной или отрицательной температуры «+t 0С/-t 0С»,

·режима работы «охл./нагр.».

Поворотный переключатель «ДЕС.» для задания значения десятков градусов температуры.

Поворотный переключатель «ЕД.» для задания значения единиц градусов температуры.

Светодиодные индикаторы:

·красный индикатор «+t0С». Служит для индикации положительного значения установленной температуры контроля.

·синий индикатор «-t0С». Служит для индикации отрицательного значения установленной температуры контроля.

·жёлтый индикатор срабатывания встроенного исполнительного реле, для индикации процесса регулирования.

Термореле может работать в двух режимах: «нагрев» или «охлаждение».

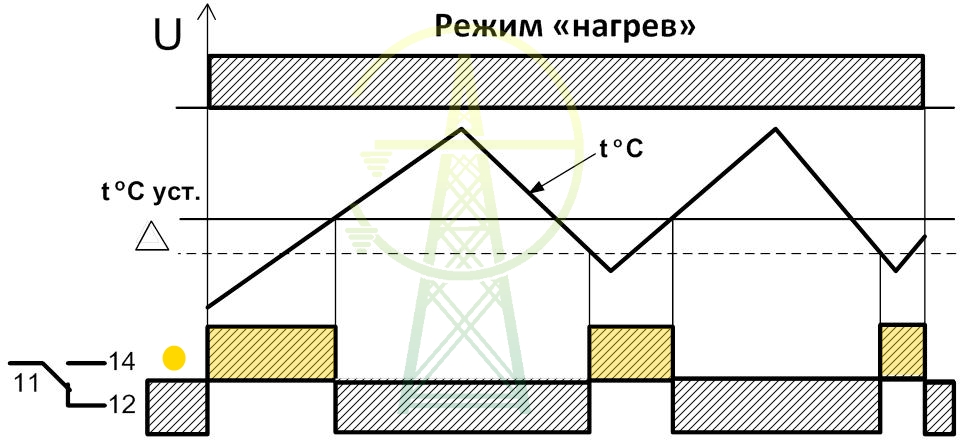

«Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже значения установленной (нагреватель).

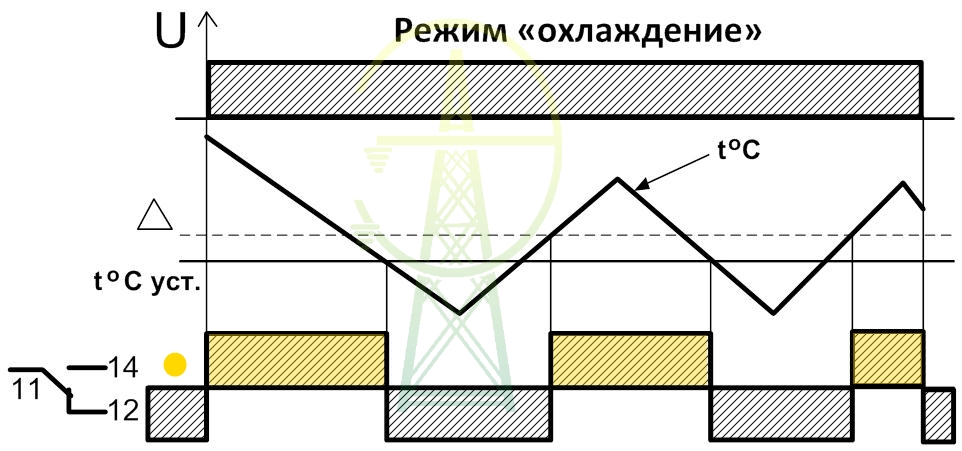

 «Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше значения установленной (холодильник).

 Режим работы выбирается с помощью переключателя «охл./нагр.». Включение исполнительного реле контролируется жёлтым индикатором. Когда реле включено, горит жёлтый индикатор и замкнуты контакты 11-14. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижению установленной температуры (t0Суст) - реле выключится. При остывании (снижении контролируемой температуры), повторное включение реле произойдёт при температуре tуст0С-∆. В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижению установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре tуст0С+∆

ВНИМАНИЕ:  При использовании устройств мощностью более 3500 Вт рекомендуется применять промежуточные реле или контакторы, рассчитанные на соответствующую мощность нагрузки.



Значение световой индикации  различных режимов работы

Состояние индикаторов

Функциональное назначение

Синий включён

t0C уст в диапазоне -55...00C

Красный включён

t0C уст в диапазоне -0...+990C

Красный включён и вспыхивает

t0C уст в диапазоне +100...+1250C

Поочерёдное включение синего и красного

1. Неправильно задание температуры t0C уст (выше +1250C или ниже -550C)

2. Обрыв датчика, его неисправность или неправильное подключение

Жёлтый включён

Исполнительное реле включено



Более подробно о режимах эксплуатации, настройке и подключении данного реле контроля однофазного напряжения можно ознакомиться в паспорте на данное изделие и приведённой ниже таблице.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ КОНТРОЛЯ ТЕМПЕРАТУРЫ ТР-15

Параметр

Ед.изм.

ТР-15

Номинальное напряжение питания

В

ACDC24/AC230

DC12

Потребляемая мощность, не более

ВА

2

Диапазон контролируемых температур

°С

-55...+125

Погрешность измерения температуры:

- от –10 до 850С

- в остальном рабочем диапазоне

0С



±0,5

± 2

Температурный гистерезис

0С

0,5или 2

Время готовности, не более

с

2,5

Максимальное коммутируемое напряжение

В

400 (AC1/5A)

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)

А

16

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

4000/480

Максимальное напряжение между цепями питания и контактами реле

В

АС2000 (50Гц - 1мин)

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



1 переключающая группа

Степень защиты реле по корпусу/по клеммам/датчика по ГОСТ 14254-96



IP40/IP20/IP68

Диапазон рабочих температур (по исполнениям)

0С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения

0С

-40....+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69



УХЛ4 или УХЛ2

Степень загрязнения в соответствии с
ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 (при 250С)

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

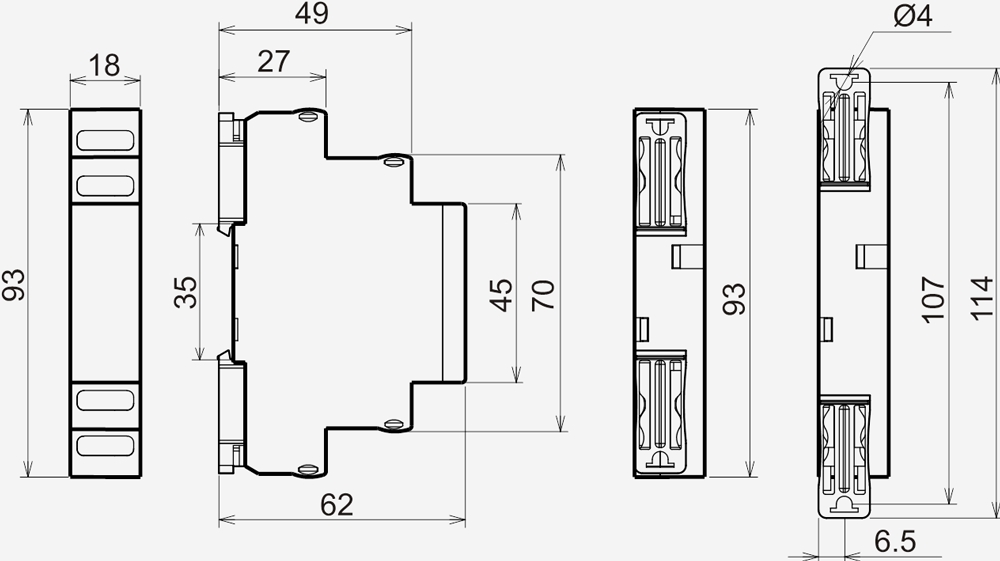

Габаритные размеры

мм

18х93х62

Масса

кг

0,075

 * В комплект поставки входит датчик ТД-2. Стандартная длина провода температурного датчика ТД-2 (-55…+1250С) 2 метра. При подключении датчика к реле температуры необходимо соблюдать полярность – проводник красного цвета подключается к клемме +Т1, а проводник чёрного цвета к клемме Т2.

Тип датчика ТД-2 (накладной)

-55…+1250С

Диэлектрическая прочность между корпусом датчика и выводами

АС1000В (1 мин)

Сопротивление изоляции, не менее

100 МОм (на АС500В)

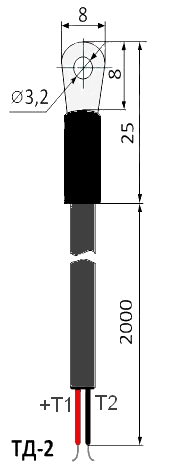

 Габаритные размеры используемого датчика (справочно):

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ

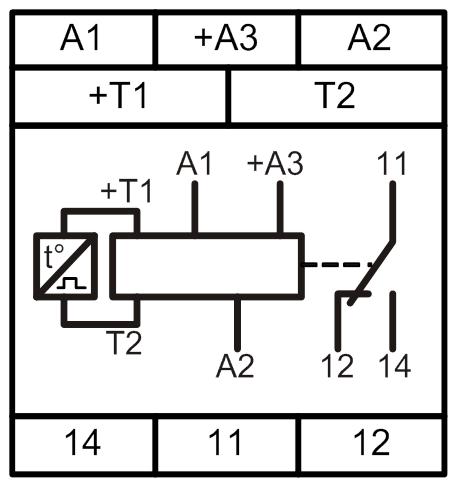

Схема подключения ТР-15 (1)

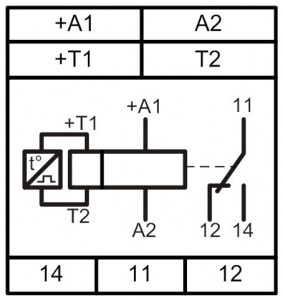

Схема подключения ТР-15 (2)

 В изделиях с исполнением ACDC24В/АС230В напряжение питания ACDC24В подаётся на клеммы «+А3», «А2». При этом, питание реле постоянным напряжением, «+Uпит» подключать на клемму «+А3».

Если напряжение питания АС230В, то оно подаётся на клеммы «А1» и «А2».

 В изделиях с исполнением DC12В напряжение питания подаётся на клеммы «+А1» и «А2», при этом «+Uпит» подключать на клемму «+А1».



Гарантийный срок эксплуатации изделия 24 месяца с момента приобретения изделия.
