Терморегулятор terneo rk AC230V 16А, с датчиком DS18B20 Новинка

Терморегулятор terneo rk AC230V 16А, с датчиком DS18B20
Терморегулятор terneo rk AC230V 16А, с датчиком DS18B20
Терморегулятор terneo rk AC230V 16А, с датчиком DS18B20
Терморегулятор terneo rk AC230V 16А, с датчиком DS18B20
Терморегулятор terneo rk AC230V 16А, с датчиком DS18B20
Терморегулятор terneo rk AC230V 16А, с датчиком DS18B20
Терморегулятор terneo rk AC230V 16А, с датчиком DS18B20

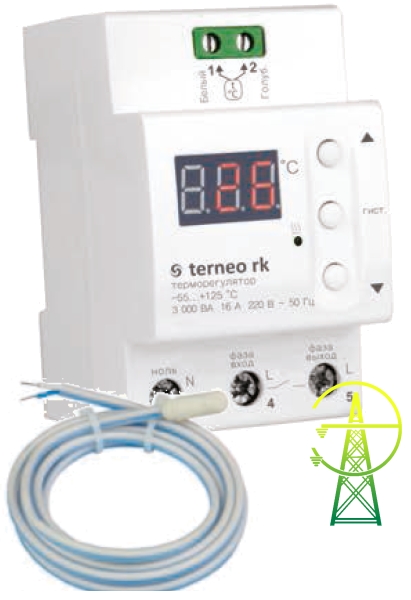

Терморегулятор terneo rk предназначен для поддержания постоянной температуры контролируемой зоны в диапазоне от –55 до +125 °С с индикацией текущего значения. Датчик температуры входит в комплект поставки. Отличительной особенностью данного термореле от других аналогичных приборов, состоит в возможности использования различных типов датчиков температуры, как цифровых (DS18B20) так и аналоговых (терморезистор NTC) с возможностью сохранения определённой работоспособности совсем без указанных датчиков! Подробно о приборе в «Руководстве по эксплуатации».

2 530 руб

Артикул 00004017
Паспорт/Руководство (PDF) Загрузить

Описание

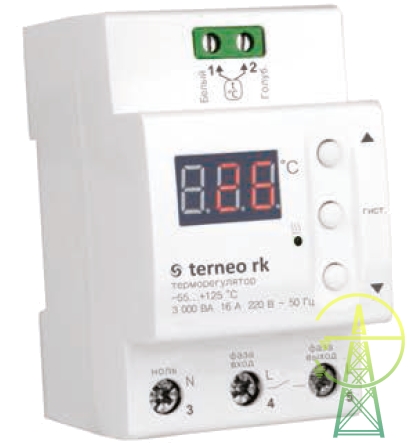

Одноканальный терморегулятор с монтажом на 35-мм din-рейке и питанием от сети переменного тока АС220V. Данная модель является базовой для группы терморегуляторов  terneo rk, terneo rk 20 и terneo rk 30, отличие которых состоит в максимальной коммутируемой нагрузке (а именно:  terneo rk – 16А, terneo rk 20 – 20А и terneo rk 30 – 30А, соответственно). Основное назначение данного прибора состоит в автоматическом поддержании необходимой температуры путём подключения нагревательной установки (с заданной точностью от 0,5 до 25°С). Из сказанного понятно, что без дополнительных схемотехнических решений, данное устройство не сможет подключить, например вентилятор или кондиционер, для решения задачи по снижению температуры контролируемого объекта и способен работать только на нагрев.

Как было отмечено выше, данный прибор может работать как с цифровыми, так и с аналоговыми датчиками. Данное свойство, возможность работы с различными типами датчиков (выбор из допустимых предустановленных вариантов в библиотеке значений есть у большинства только промышленных контроллеров), в бытовых устройствах, ранее другими производителями не предлагалось. Насколько это оправданно – не знаю, но нет строгой необходимости покупать именной такой тип датчика при выходе штатного из строя.

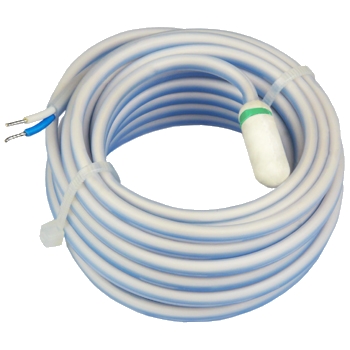

Немного о датчиках. На изображениях представлен цифровой тип датчика температуры, двух видов по типу исполнения соединительного проводника. У датчика (имеет обозначение "бел/гол") довольно жёсткая оболочка соединительного кабеля, что делает его удобную замену, в случае необходимости, в труднодоступных элементах тёплых полов, кровель, мест подогрева и т.п. Когда необходимо протолкнуть тело датчика до точки контроля по гофре, металлопластиковой трубе или иным каналам подобного рода. Второй тип (имеет обозначение "в термоусадке"), наоборот обладает мягкой силиконовой изоляцией и позволяет удобно провести наружную прокладку данного кабеля по внешнему рельефу с применением полиэтиленовых стяжек (хомутов).

 К достоинствам можно отнести следующие особенности:

 -яркая индикация текущей температуры;

-термо защита от внутреннего перегрева (>80°С);

-простая и понятная инструкция по эксплуатации и настройке;

-очень понятный интерфейс (меню);

-продолжительная гарантия (до 5-ти лет);

-достойный само затухающий пластик;

-хорошая упаковка с многоцветной печатью.

Недостатки:

-датчик не предусматривает определенного способа крепления.

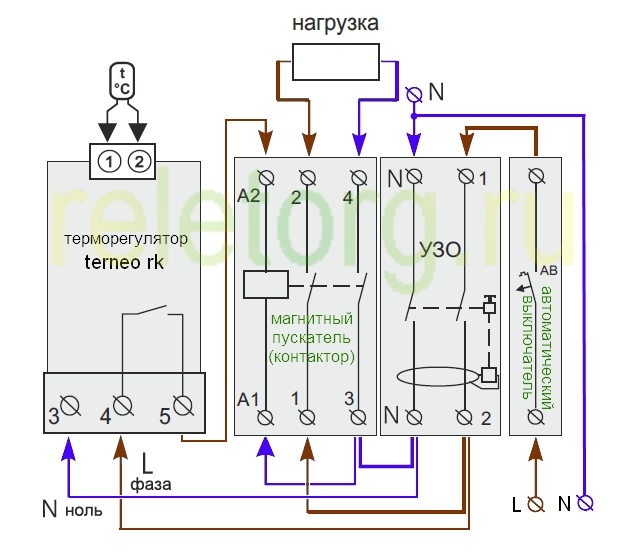

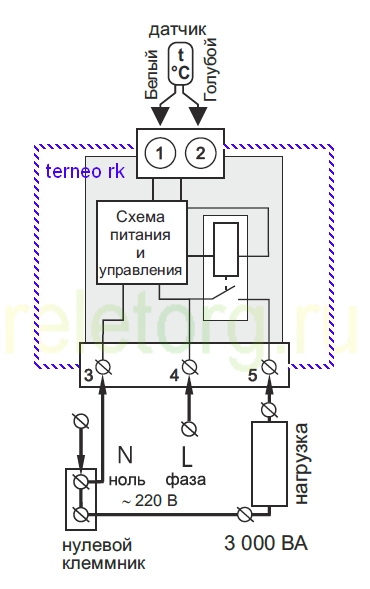

Стандартная и схема включения нагрузкичерез контактор, представлены по данным ссылкам. Элементы и процесс настройки просты и не вызывают затруднений, подробно описаны в инструкции(руководстве) по эксплуатации и вопросов не вызывают (а если и есть, то мы оперативно на них стараемся ответить).

Подробнее с техническими характеристиками данного реле температуры и его возможностями можно ознакомиться в ниже приведенной таблице.

 Таблица – Основные технические характеристики.

Параметр

Значение

Пределы регулирования

–55...+125 °С

Максимальный ток нагрузки

16 А

Максимальная мощность нагрузки

3 000 ВА

Напряжение питания

220 В ±10 %

Масса в полной комплектации

0,285 кг ±10 %

Габариты

70 х 80 х 53 мм

Датчик температуры

Цифровой DS18B20 или терморезистор NTC (10 кОм /25°С)

Длина соединительного кабеля датчика

4м.

Количество коммутаций под нагрузкой, не менее

50 000 циклов

Количество коммутаций без нагрузки, не менее

100 000 циклов

Температурный гистерезис регулируемый

0,5–25 °С

Степень защиты по ГОСТ 14254

IP20
