AVR-01-S, 3х400+N блок управления АВР (2 ввода / 2 нагрузки и секционный выключатель) Новинка

AVR-01-S, 3х400+N  блок управления АВР (2 ввода / 2 нагрузки и секционный выключатель)
AVR-01-S, 3х400+N  блок управления АВР (2 ввода / 2 нагрузки и секционный выключатель)
AVR-01-S, 3х400+N  блок управления АВР (2 ввода / 2 нагрузки и секционный выключатель)
AVR-01-S, 3х400+N  блок управления АВР (2 ввода / 2 нагрузки и секционный выключатель)

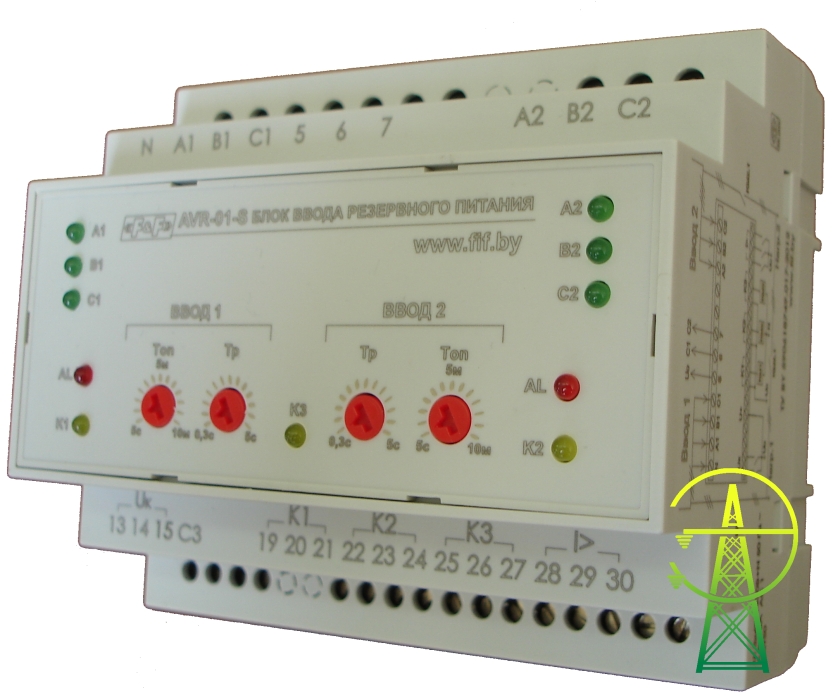

  AVR-01-S блок управления автоматическим вводом резервного напряжения питания для автоматического управления двумя нагрузками, включенными в 3-х фазную 4-х проводную сеть от 2-х различных вводов, в случае аварийной ситуации на одном из них с подключением обеих нагрузок к одному вводу через секционный выключатель. Переключение осуществляется внешними коммутационными аппаратами с дистанционным включением (контакторы, магнитные пускатели и автоматические выключатели с мотор-приводами). За аварийную ситуацию принимаются заниженное значение входных фазных напряжений и их асимметрия, нарушение порядка их чередования или обрыв фаз. При восстановлении входного напряжения в пределах допустимых значений происходит автоматическое переключение на основную схему питания с установленной задержкой времени переключения.
  ООО "ЛИАЛ-ЭЛЕКТРО" осуществляет поставку, настройку и монтаж указанных устройств АВР.

8 613 руб

Артикул EA04.006.002
Бренд Евроавтоматика (EA)
Паспорт/Руководство (PDF) Загрузить

Описание

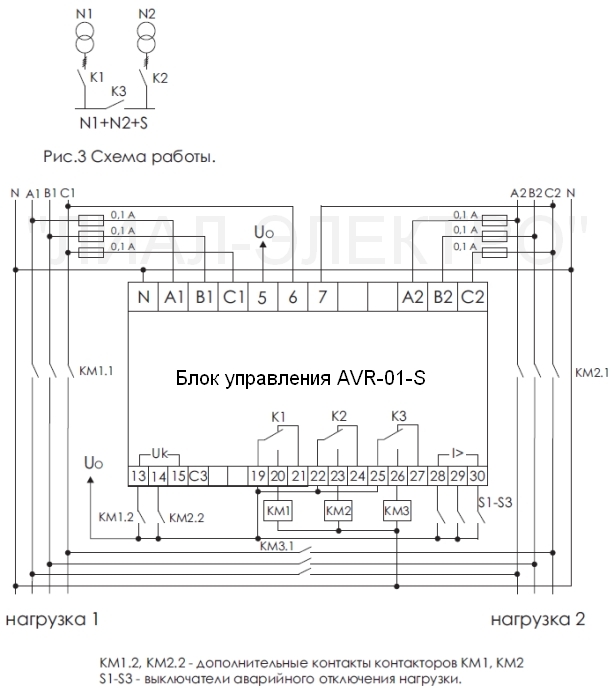

  Основным отличием данной модели блока управления автоматическим вводом резерва от предыдущей модели блока автоматики АВР – AVR-01-K состоит из наличия в схеме включения АВР секционного выключателя КМ3, согласно его схеме подключения. Принцип работы указанного устройства автоматического ввода резервного питания заключается в следующем. Принципиальная схема применения данного контроллера АВР предполагает раздельное подключение двух нагрузок (нагрузка-1 и нагрузка-2) к двум соответствующим источникам электрической энергии (N1 иN2) в штатном (основном) режиме работы. В случае аварийной ситуации на одном из вводов, предположим N1 (А1В1С1), система АВР произведет его отключение контактором или выключателем КМ1, через соответствующее исполнительное реле К1, и с последующим подключением нагрузки-1 к вводу N2 (А2В2С2), через исполнительное реле К3 и секционный выключатель или контактор КМ3. Для фильтрации кратковременных провалов входного напряжения и исключения ложных срабатываний в устройстве АВР предусмотрена регулировка времени переключения на резервный ввод от 0,3 до 5 секунд, а время повторного возвращения на основной ввод при восстановлении его параметров – от 5 до 600 секунд. За аварийную ситуацию блок управления принимает одну из следующих ситуаций:
 • Выход напряжения любого из входов за пределы установленных при производстве значений Uмин. или Uмакс.;
 • Контроль чередования фаз;
 • Контроль асимметрии входных напряжений в пределах до 60V;
 • Контроль встречного включения входов;
 • Контроль за аварийным состоянием нагрузки, и блокировки ее подключения, через дополнительные контакты соответствующего коммутационного аппарата;
 • Включение в другую систему автоматического отключения нагрузки при подаче значения 230V AC на один из входов I> (28, 29, 30).

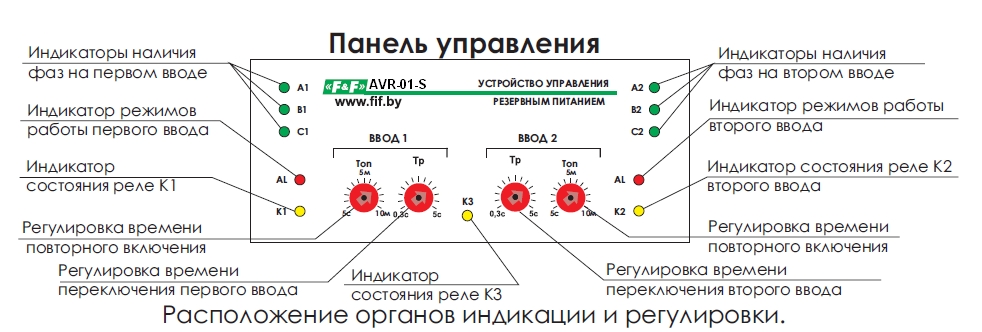

  В устройстве АВР питание подается как с любого из контролируемых вводов, так предусмотрена и возможность работы от внешнего источника питания напряжением 230V AC (ввод С3). Более подробную техническую информацию о режимах работы микроконтроллера АВР и сигнализации LED индикаторов передней панели можно из инструкции АВР . Применение данного блока АВР значительно снижает сложность устройства АВР и время, затраченное для построения щита АВР или шкафа АВР, при этом увеличивает его надёжность и функционал.
