  AVR-02-G блок управления автоматическим вводом резервного напряжения питания, в качестве которого предусматривается использование одно или трех фазного генератора. В случае аварийной ситуации по основному вводу блок производит запуск генератора и подключение его к нагрузке по истечении установленного времени прогрева. Переключение осуществляется внешними коммутационными аппаратами с дистанционным включением (контакторы, магнитные пускатели и автоматические выключатели с мотор-приводами). За аварийную ситуацию принимаются выход за пределы установленных пороговых значений входных фазных напряжений или их асимметрия, нарушение порядка их чередования или обрыв фаз. При восстановлении входного напряжения в пределах допустимых значений происходит автоматическое переключение на основной ввод с последующим отключением генератора через установленное время охлаждения генераторной установки.
  ООО "ЛИАЛ-ЭЛЕКТРО" осуществляет поставку, настройку и монтаж указанных устройств АВР.

8 908 руб

Артикул EA04.006.005
Бренд Евроавтоматика (EA)
Применение (PDF) Загрузить

Описание

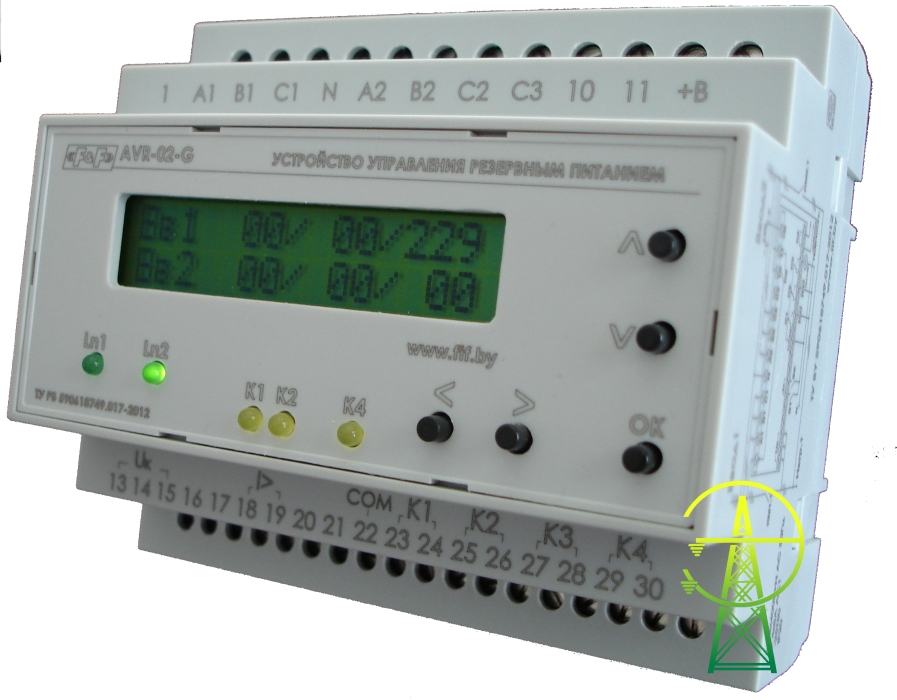

  Блок управления автоматическим вводом резервного (АВР) питания AVR-02-G является специализированной моделью представленного ранее контроллера AVR-02 для обеспечения бесперебойным питанием ответственных потребителей, где в качестве резервного источника используется генератор.

  Данный блок автоматики производит постоянный контроль параметров электроэнергии, поступающей с основного ввода, и управляет, в случаях необходимости, работой генераторной установки с электрозапуском. Алгоритм подключения генератора состоит из его пуска и, после предварительного прогрева, подключения к нагрузке через контактор, автоматический выключатель с моторным приводом или другим, дистанционно управляемым, коммутационным аппаратом. После восстановления питания на основном вводе, по истечении установленного времени контроля, нагрузка автоматически переключается на основной ввод, при продолжении работы генератора в режиме охлаждения. По истечении времени охлаждения генератор отключается.

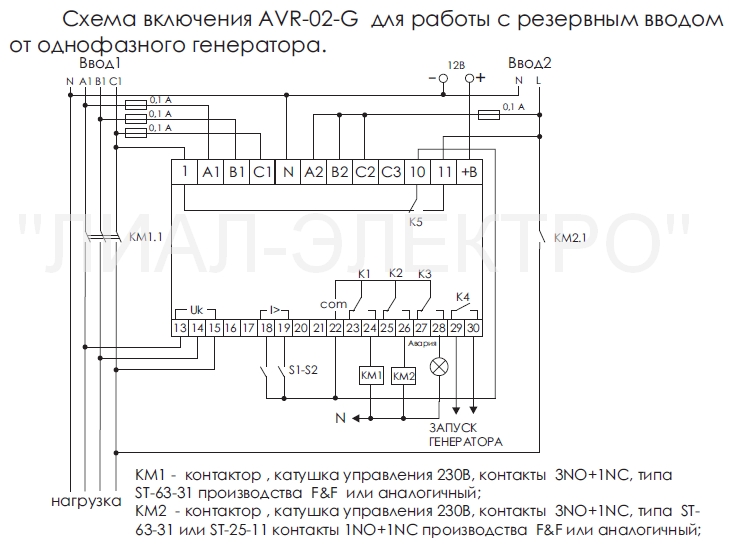

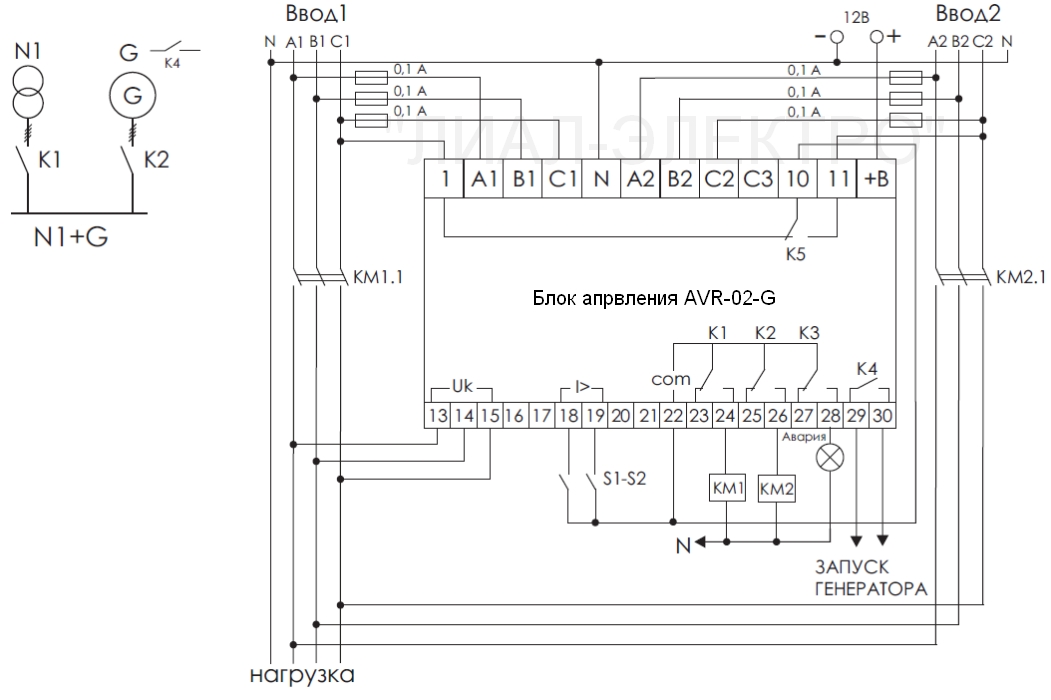

  Реализованы две основные схемы включения блока АВР AVR-02-G с одно или трех фазным генератором. Весь набор сервисных и контрольных функций для данного режима работы полностью аналогичен с моделью AVR-02.

  Питание может осуществляться от контролируемых вводов напряжением 50-264V AC, независимого внешнего источника постоянного или переменного тока с допустимым значением напряжения 50-264V AC/DC или источника постоянного тока напряжением 10-14V DC. Во время работы блок автоматики производит контроль за состоянием коммутационных аппаратов и аварийными режимами в цепях нагрузки, для предотвращения встречного включения источников энергии и блокировки включения при аварии (перегрузка, короткое замыкание, противопожарное срабатывание) в нагрузке.

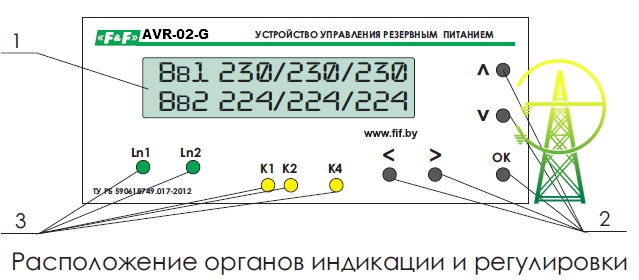

  Режимы работы, параметры и значения контролируемых показателей, режимы работы коммутационных аппаратов и причины аварийных срабатываний отображаются на светодиодных или жидко кристаллическом индикаторах, расположенных на передней панели. Это обеспечивает простоту контроля и значительную информативность, а следовательно дополнительное удобство, при использовании данного прибора.

  Более подробную информацию о микроконтроллере, режимах программирования и его эксплуатационных возможностях можно получить, ознакомившись с «Инструкцией по эксплуатации ».
