Автоматический ввод резерва АВР 3/3 (блок управления)

Автоматический ввод резерва АВР 3/3 (блок управления)
Автоматический ввод резерва АВР 3/3 (блок управления)
Автоматический ввод резерва АВР 3/3 (блок управления)
Автоматический ввод резерва АВР 3/3 (блок управления)
Автоматический ввод резерва АВР 3/3 (блок управления)

Блок управления автоматическим вводом резерва АВР–3/3 предназначен для контроля  параметров напряжения с двух независимых вводов (ВВОД 1 «основной» и ВВОД 2 «резервный»). С помощью микропроцессора управляет двумя независимыми трехфазными вводам и осуществляет переключение трехфазной нагрузки при возникновении аварии с основного на резервный ввод. Общепринятое обозначение данной схемы включения «Два ввода – одна нагрузка». По своему функциональному назначению выполняет аналогичные функции с блоками AVR-01-K и МАВР-3-1.

Переключение осуществляется с помощью внешнего коммутационного аппарата. Более подробная информация о приборе изложена в «Руководство по эксплуатации».

5 500 руб

Артикул PGS.00003988
Бренд ПолигонСпб (PGS)
Применение (PDF) Загрузить

Описание

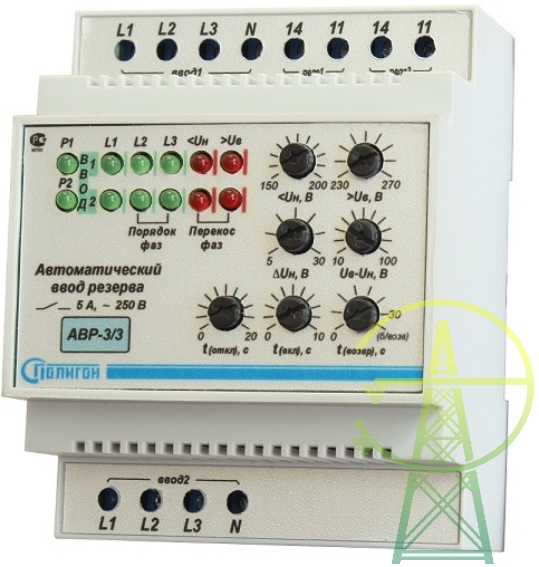

Конструктивные особенности устройства.

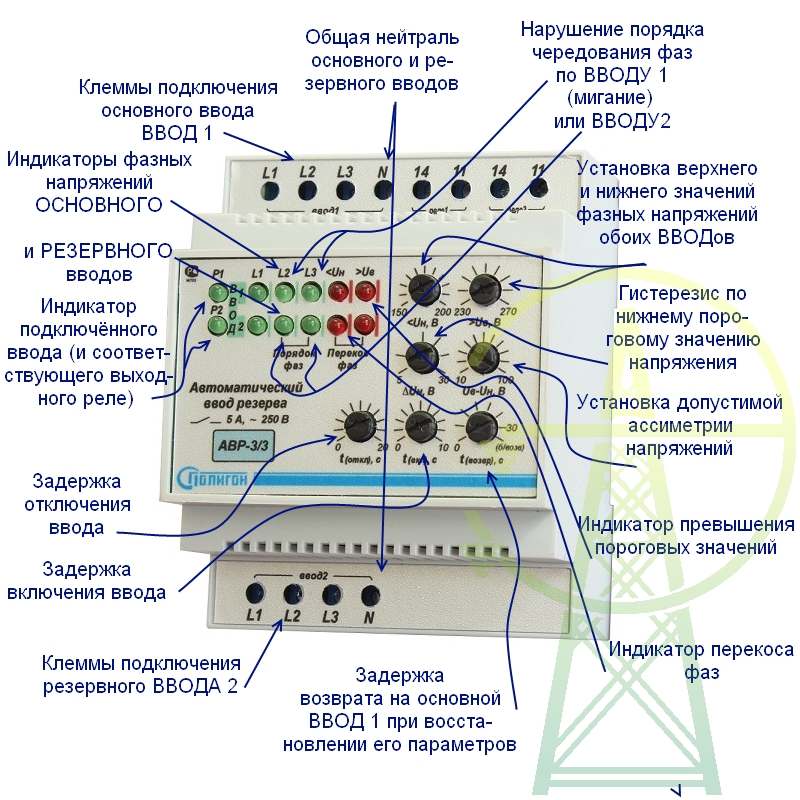

Блок АВР–3/3 выполнен в корпусе для монтажа на DIN-рейку. На передней панели блока находятся ручки регулировки и установки режимов работы прибора, там же расположены индикаторы состояния сети и исполнительных реле блока.



В верхней и нижней части устройства находятся клеммные колодки для подключения блока к измерительным  и исполнительным цепям схемы. Питание блока осуществляется с фазы L1 «ВВОД 1» (основной ввод) или с фазы L1 «ВВОД 2» (резервный ввод). Дополнительное оперативное питание не предусмотрено. Нейтральный проводник N обоих вводов объединён.

При выпадении (обрыве) одной из фаз действующего ввода, отключение текущей линии происходит без задержки (в отличии от снижения до аварийного уровня в 150V), а включение дублирующей с установленной задержкой по включению tвкл.

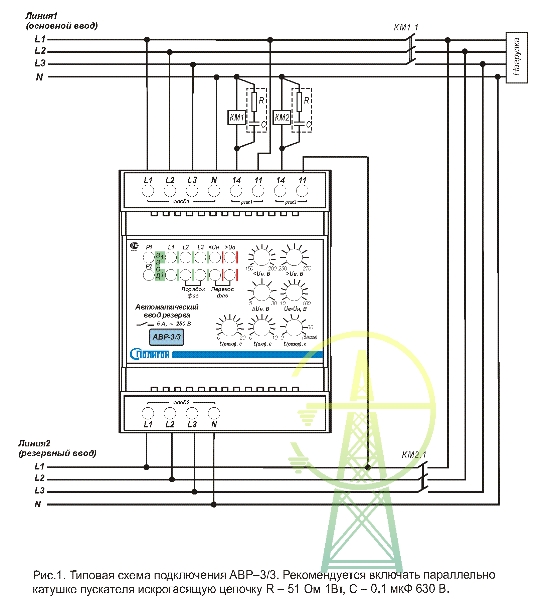

Стандартная схема включения представлена на данном изображении. Основные технические характеристики приведены в расположенной ниже таблице.

Более подробная информация о приборе, его настройке и режимах работы изложена в «Руководствепо эксплуатации».

Сертификат соответствия на АВР-3/3 Вы можете скачать по данной ссылке.

Технические характеристики:

Характеристика

Значение

 Номинальное рабочее напряжение

 380 В, 50 Гц

 Верхний порог аварийного значения напряжения (фазного) «Uв»  min/max

 230/270 В

 Нижний порог аварийного значения напряжения (фазного) «Uн»  min/max

 150/200 В

 Гистерезис нижнего порога «ΔUн» min/max

 0/40 В

 Перекос фаз «Uв-Uн»  min/max

 10/100 В

 Задержка отключения реле основного ввода при аварии «tоткл(c)» min/max

 0/10 с

 Задержка на включение реле резервного ввода «tвкл(c)» min/max

 0/10 с

 Задержка на возвратное переключение на основной ввод при нормализации напряжения сети «tвозвр(м)» min/max

 5/30 (без возврата) мин

 Коммутируемый ток контакта (АС1 250 В) max

 7 А

Габаритные размеры блока

71х90х60 мм

Масса, не более

0,3 кг
