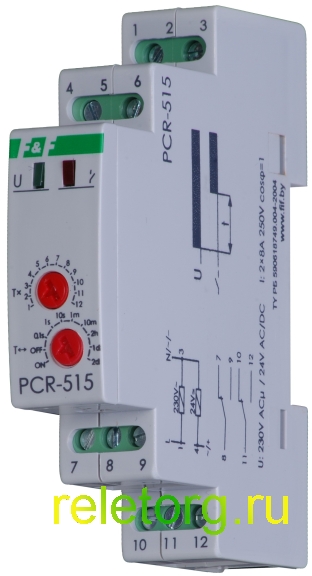

Реле времени PCR-515 - 2х8А, 24VAC/DC / 230VAC

Реле времени PCR-515 - 2х8А, 24VAC/DC / 230VAC
Реле времени PCR-515 - 2х8А, 24VAC/DC / 230VAC
Реле времени PCR-515 - 2х8А, 24VAC/DC / 230VAC
Реле времени PCR-515 - 2х8А, 24VAC/DC / 230VAC
Реле времени PCR-515 - 2х8А, 24VAC/DC / 230VAC

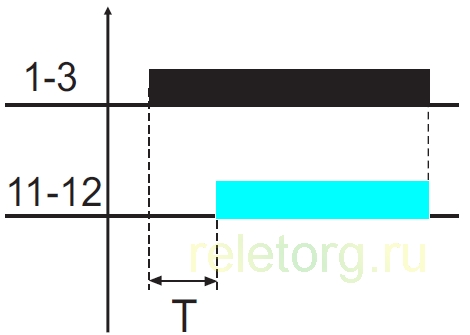

  Реле времени PCR-515, простое одно командное,  предназначено для формирования временной задержки на установленный интервал после подачи напряжения питания. После подачи напряжения питания и отсчёта установленной выдержки времени включается выходное исполнительное реле, т.е. контакт 11 размыкается с контактом 10, и замыкается с контактом 12, соответственно к.8 разомкнётся с к.7 и замкнётся с к.8. В таком положении реле остаётся до отключения питания. Отличительной особенность данного реле времени является широкий диапазон установки временного интервала от 0,1 секунды до 24 суток, наличие 2-х контактных групп и дополнительный вход по питанию на напряжение 24V постоянного или переменного тока!Временная диаграмма работы реле времени PCR

1 913 руб

Артикул EA02.001.006
Бренд Евроавтоматика (EA)
Применение (PDF) Загрузить

Описание

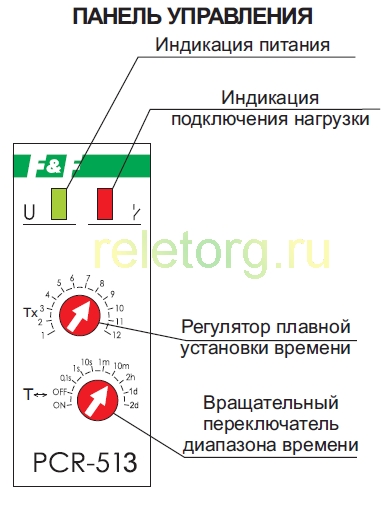

  Отличие реле времени PCR-515 от представленных выше реле  PCR-513 или PCR-515 состоит в двух контактных группах (переключающие контакты) выходного реле и дополнительном входе по питанию на напряжение 24V AC/DC.    Настройка необходимого временного интервала у данного реле времени производится следующим образом. В рамках требуемого временного диапазона устанавливается «ПЕРЕКЛЮЧАТЕЛЬ ДИАПАЗОНА» (см. изображение панели управления), и далее «РЕГУЛЯТОРом ПЛАВНОЙ УСТАНОВКИ ВРЕМЕНИ» устанавливаем необходимую задержку в пределах выставленного диапазона. Здесь необходимо сделать уточнение, - изменение временного интервала воспринимается реле в процессе настройки только при отключенном напряжении питания. Индикация состояние вывода указывает красный LED, ширина 1 модуль (18 мм), крепление на DIN-рейку. Временная диаграмма работы и схема подключения реле времени позволяет получить более полное представление о технических возможностях данного изделия.

  Более подробные технические параметры представлены в ниже приведённой таблице и «Инструкции по эксплуатации».

 Технические данные:

Параметр

PCR-515

Напряжение питания:

230В, 50Гц
24 В AC/DC

Максимальный коммутируемый ток:

2x8А, АС1

Контакт: Тип

2P (2 переключающий)

Выдержка времени*:

0,1 сек - 24 суток

Задержка включения:

< 50 мсек.

Рабочая температура:

от -25°С до +50°С

Степень защиты:

изделия
клеммной колодки



IP40
IP20

Размеры:

17,5x90x65 мм

Тип корпуса:

1S

Монтаж:

на DIN-рейке 35 мм


* - выдержка времени устанавливается переключателем диапазонов времени в одном из восьми поддиапазонов: 0,1 сек. - 1,2 сек., 1 сек. - 12 сек., 10 сек. - 2 мин., 1 мин. - 12 мин., 10 мин. - 2 часа, 2 часа - 24 часа, 1 сутки - 12 суток, 2 суток - 24 суток.
