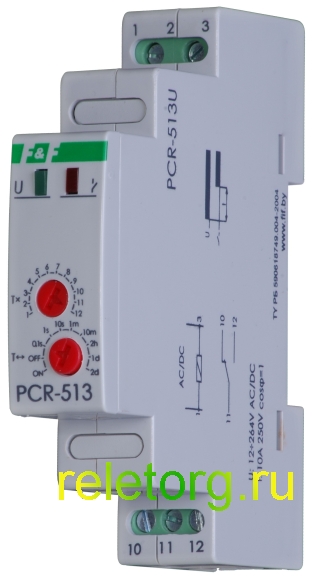

  Реле времени PCR-513U, простое одно командное,  предназначено для формирования временной задержки на установленный интервал после подачи напряжения питания. После подачи напряжения питания и отсчёта установленной выдержки времени включается выходное исполнительное реле, т.е. контакт 11 размыкается с контактом 10, и замыкается с контактом 12. В таком положении реле остаётся до отключения питания. Отличительной особенность реле является широкий диапазон установки временного интервала от 0,1 секунды до 24 суток и, в отличие от PCR-513, данное реле имеет расширенное значение по напряжению питания 12-264В AC/DC!

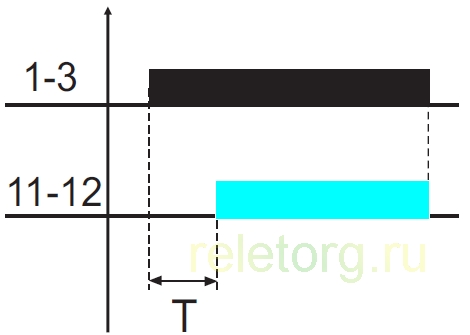

Временная диаграмма реле времени PCR-513U

2 059 руб

Артикул EA02.001.004
Бренд Евроавтоматика (EA)
Паспорт/Руководство (PDF) Загрузить

Описание

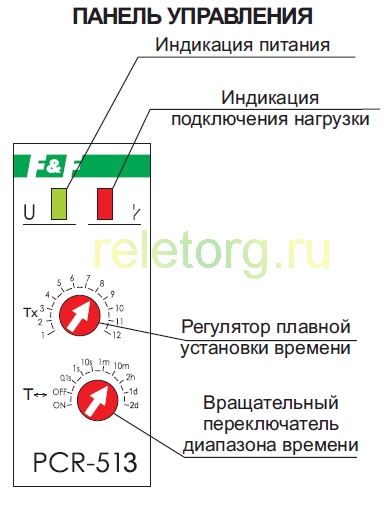

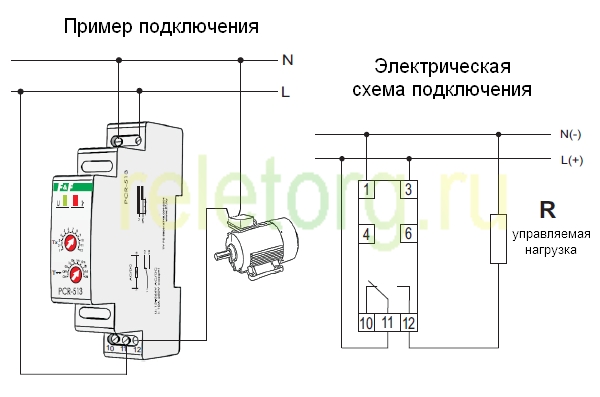

  Настройка необходимого временного интервала у данного реле времени производится следующим образом. В рамках требуемого временного диапазона устанавливается «ПЕРЕКЛЮЧАТЕЛЬ ДИАПАЗОНА» (см. изображение панели управления), и далее «РЕГУЛЯТОРом ПЛАВНОЙ УСТАНОВКИ ВРЕМЕНИ» устанавливаем необходимую задержку в пределах выставленного диапазона. Здесь необходимо сделать уточнение, - изменение временного интервала воспринимается реле в процессе настройки, только при отключенном напряжении питания. Индикация состояние вывода указывает красный LED, ширина 1 модуль (18 мм), крепление на DIN-рейку. Временная диаграмма работы и схема подключения реле времени позволяет получить более полное представление о технических возможностях данного изделия.

  Более подробные технические параметры представлены в ниже приведённой таблице и «Инструкции по эксплуатации» .

Технические данные:

Параметр

PCR-513U

Напряжение питания:

12-264В AC/DC

Максимальный коммутируемый ток:

8А, АС1

Контакт: Тип

1P (1переключающий)

Выдержка времени*:

0,1 сек - 24 суток

Задержка включения:

< 50 мсек.

Рабочая температура:

от -25°С до +50°С

Степень защиты:

изделия
клеммной колодки



IP40
IP20

Размеры:

18x90x65 мм

Тип корпуса:

1S

Монтаж:

на DIN-рейке 35 мм

 * - выдержка времени устанавливается переключателем диапазонов времени в одном из восьми поддиапазонов: 0,1 сек. - 1,2 сек., 1 сек. - 12 сек., 10 сек. - 2 мин., 1 мин. - 12 мин., 10 мин. - 2 часа, 2 часа - 24 часа, 1 сутки - 12 суток, 2 суток - 24 суток.
