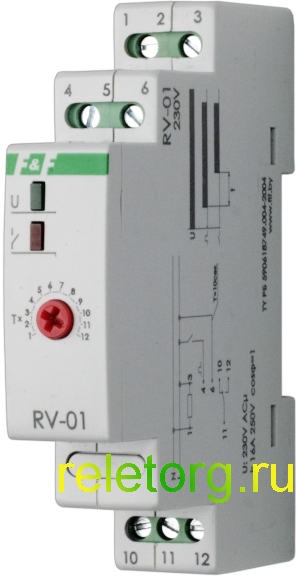

Реле времени RV-01 - 16А, 230V AC

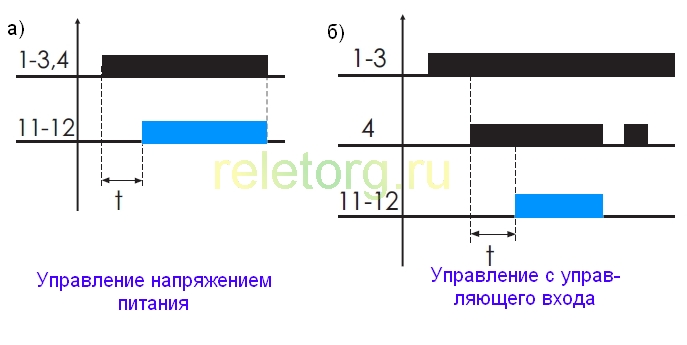

Реле времени RV-01, простое одно командное, предназначено для формирования временной задержки на установленный интервал после подачи напряжения питания, или (как упоминалось в обзорной статье по данным реле времени) с момента начала импульса на управляющем входе. После подачи управляющего сигнала (напряжения питания или сигнала на входе управления) реле производит отсчёт установленной выдержки времени и переключает контакты выходного исполнительного реле, т.е. контакт 11 размыкается с контактом 10, и замыкается с контактом 12. В таком положении реле остаётся до отключения питания (см. временную диаграмму а) рисунка) или окончания импульса на входе управления (вариант б) временной диаграммы).
Отличительными особенностями реле являются более низкая, по сравнению с другими аналогичными реле времени, цена, наличие 2-х временных диапазонов (от 1-12 сек, и 10-120 сек – определяется установкой перемычки между клеммами 3 и 6) и два варианта управления по времени.
1 421 руб |
Описание

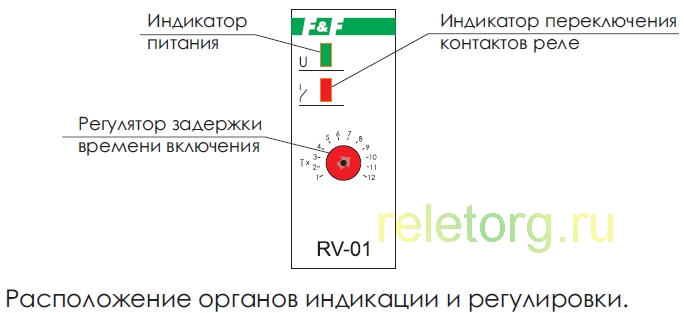

Настройка необходимого временного интервала у данного реле времени отличается от рассмотренных ранее реле типа PCR. В рамках требуемого временного диапазона (выбирается установкой перемычки между клеммой 3 и клеммой 6, увеличиваясь при этом в 10 раз) «РЕГУЛЯТОРом ЗАДЕРЖКИ ВРЕМЕНИ ВКЛЮЧЕНИЯ» устанавливаем необходимую задержку. Подробнее об этом описано в разделе «Установка выдержки времени», страница 5 «Инструкции по эксплуатации» реле RV-01.

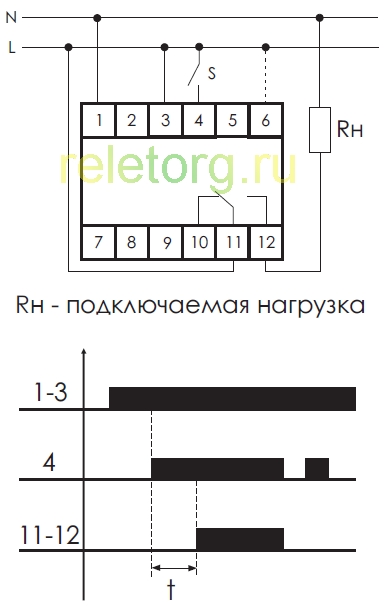

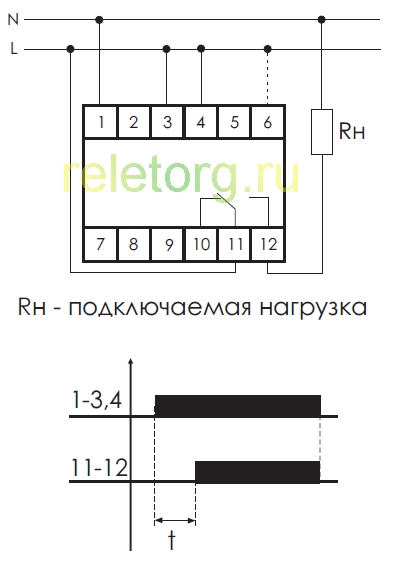

Индикация состояние вывода указывает красный LED, ширина 1 модуль (18 мм), крепление на DIN-рейку. Временные диаграммы работы, вариант 1 и вариант 2 подключения реле для конкретного режима позволяет получить более полное представление о технических возможностях данного изделия.
Более подробные технические параметры представлены в ниже приведённой таблице и «Инструкции по эксплуатации».
Технические данные:
Параметр |
RV-01 |
Напряжение питания: |
230В, 50Гц |
Максимальный коммутируемый ток: |
8А, АС1 |
Контакт: Тип |
1P (1переключающий) |
Выдержка времени*: диапазон 1
|
от 1 сек. до 12 сек.
|
Напряжение входа управления 4: |
230В АС |
Рабочая температура: |
от -25°С до +50°С |
Степень защиты: изделия клеммной колодки |
IP40 IP20 |
Размеры: |
18x90x65 мм |
Тип корпуса: |
1S |
Монтаж: |
на DIN-рейке 35 мм |
* - диапазон 2 включается установкой перемычки между клеммами 3 и 6.
