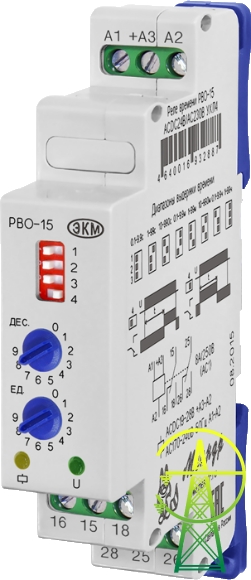

РВО-15 ACDC24В/AC220В УХЛ4 реле времени многофункциональное

РВО-15 ACDC24В/AC220В УХЛ4 реле времени многофункциональное
РВО-15 ACDC24В/AC220В УХЛ4 реле времени многофункциональное
РВО-15 ACDC24В/AC220В УХЛ4 реле времени многофункциональное

РВО-15 ACDC24В/AC230В (реле времени одно командное) позволяет сформировать задержку по времени в одном из двух, выбранных Пользователем, вариантов. Включение выходных контактов через установленное время (tуст) после подачи напряжения питания (задержка на включение) или включение тех же контактов на время tуст после подачи напряжения питания (задержка на выключение). Отличительные особенности:

·   Диапазон выдержки времени от 0,1 с до 99 ч,

·   Установка выдержки времени поворотными переключателями (дискретно),

·   Две диаграммы работы,

·   2 переключающие группы 8А/250В в режиме АС1,

·   Индикатор наличия питания и индикатор состояния встроенного реле,

·   Корпус шириной 18мм

Реле применяется в схемах автоматики, как комплектующее изделие. Далее…

1 474 руб

Артикул 4640016932887
Бренд Меандр (MEA)
Паспорт/Руководство (PDF) Загрузить

Описание

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку, шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

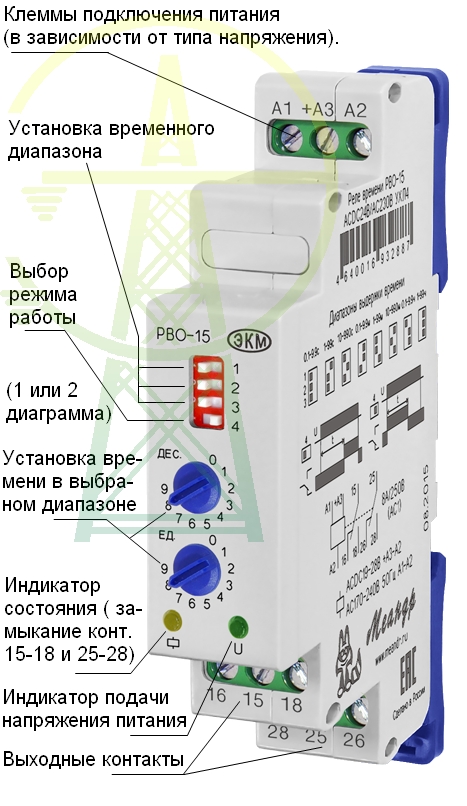

На лицевой панели реле расположены:

·  два поворотных переключателя для задания выдержки времени tуст (установка значений единиц 0-9 и десятков 0-9),

·  блок dip переключателей c 1-го по 3-й для задания временного диапазона,

·  dip переключателей 4, для выбора диаграммы (временного режима) работы,

·  зелёный индикатор включения напряжения питания «U»,

·  жёлтый индикатор срабатывания встроенного исполнительного реле.

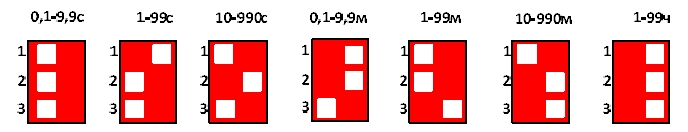

Диапазон выдержки времени и диаграмма работы реле времени РВО-15 выбираются при помощи блока переключателей «1-3» и «4», соответственно. Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени, установив переключатели 1-3 в соответствующее положение.


Диаграмма работы реле определяется положением переключателя «4». При нахождении данного переключателя в левом положении реле отрабатывает по временной диаграмме №1, и правое положение данного переключателя соответствует режиму работы временной диаграммы №2.

 ,  или

.

Требуемая временная выдержка tуст устанавливается поворотными переключателями, первая значащая цифра - переключателем «ДЕС.», вторая значащая цифра - переключателем «ЕД.». Можно считать, что временной диапазон соответствует произведению начала данного диапазона на коэффициент, выставленный с помощью этих поворотных переключателей. Например, dip-переключателями выбран диапазон 10-990 сек., переключатели «ДЕС.» установлен в положение "2", и «ЕД.» - в положение "7", тогда ожидаемое время tуст  будет соответствовать 10х27=270 сек. или 4,5 минуты.

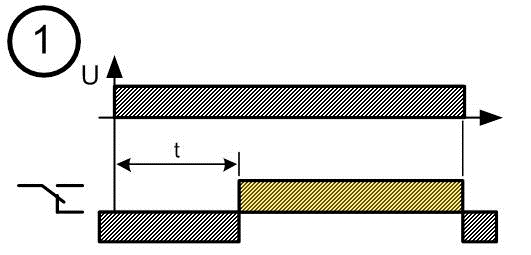

 При выборе первой диаграммы работы с «паузы» (длительность паузы определяет задержку на включение встроенного электромагнитного реле от начала подачи питания на прибор на время tуст), в интервале установленной выдержки времени tуст замкнуты контакты 15-16 и 25-26. После отсчёта времени выдержки tуст, встроенное электромагнитное реле включается, замыкаются контакты 15-18 и 25-28 и загорается жёлтый индикатор на передней панели реле.

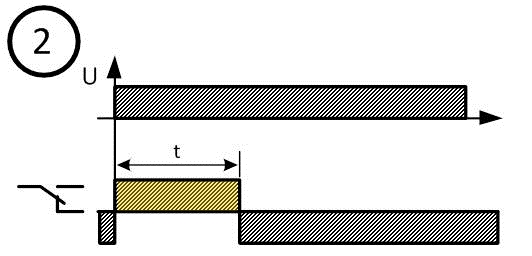

 При выборе второй диаграммы работы с «импульса» (встроенное электромагнитное реле включается одновременно с включением питания на время tуст), при подаче напряжения питания (загорается зелёный индикатор) встроенное электромагнитное реле включается и засвечивается жёлтый индикатор, при этом замыкаются контакты 15-18 и 25-28. Начинается отсчёт выдержки времени tуст, после окончания которого встроенное электромагнитное реле выключается и замыкаются контакты 15-16 и 25-26, гаснет жёлтый индикатор.

 ВНИМАНИЕ:  Для изменения диапазона выдержки времени tуст реле необходимо выключить!

 Под заказ возможна поставка реле в следующих категориях климатического исполнения с вариантами питающего напряжения - РВО-15 ACDC24В/АС230В УХЛ2, РВО-15 ACDC24В/АС230В ТМ, РВО-15 ACDC10-30В УХЛ4 и РВО-15 ACDC10-30В УХЛ2, которое необходимо указать при формировании запроса.

Более подробно о режимах эксплуатации, настройке и подключении данного реле времени РВО-15 ACDC24В/AC230В можно ознакомиться в паспорте на данное изделие или представленной ниже таблице.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-15

Параметр

Ед.изм.

РВО-15 ACDC24В/AC230В

РВО-15 ACDC10-30В

Напряжение питания

В/Гц

АС230 ± 10%

АСDC10-30

Диапазоны выдержек времени



0,1-9,9c, 1-99c, 10-990c, 0,1-9,9мин, 1-99мин, 10-990мин, 0,1-9,9ч, 1-99ч

Погрешность установки выдержки времени, не более

%

10

Погрешность отсчета выдержки времени, не более

%

2

Время готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Диаграммы работы



1, 2

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)

А

8

Максимальное коммутируемое напряжение

В

400 (AC1/2A)

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

2000/240

Максимальное напряжение между цепями питания и контактами реле

В

AC2000 (50Гц - 1мин)

Потребляемая мощность

ВА

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



2 переключающие группы

Диапазон рабочих температур (по исполнениям)

0C

-25…+55 (УХЛ4)

 -40…+55 (УХЛ2)

 -1…+55 (ТМ)

Температура хранения

0C

-40...+70

Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)



УХЛ4 или УХЛ2 или ТМ

Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96



IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность воздуха

%

80 (при 250C)

Высота над уровнем моря

м

2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

18х93х62

Масса

кг

0,07
