Реле времени программируемое PCZ-521-1, 16А, 230VAC

Реле времени программируемое PCZ-521-1, 16А, 230VAC
Реле времени программируемое PCZ-521-1, 16А, 230VAC
Реле времени программируемое PCZ-521-1, 16А, 230VAC
Реле времени программируемое PCZ-521-1, 16А, 230VAC

Реле времени программируемое PCZ-521-1 ACDC 24-230V, предназначено управления подключённой нагрузки по установленному Пользователем расписанию, например, таймер полива. Режим работы электронного таймера, автоматическое включение и отключение подключённых цепей, повторяется по суточному и недельному циклу. Модернизированный прибор, который значительно отличается от предшественника, выпускавшегося до марта 2016 года *). Отличительные особенности обновлённой модели:

·          Расширенное напряжение питания от 24 до 230V постоянного или переменного тока;

·          Возможность одновременной установки до четырёх групп программ, с последующим оперативным выбором необходимой;

·          Яркий индикатор на семи сегментных LED матрицах;

·          Переключающий контакт до 16А/250В в режиме АС1;

·          Наличие дополнительных сервисных функций;

·          Корпус шириной 2 модуля (36 мм).

Данный электронный таймер по своим характеристикам, качеству и уровню цены выглядит привлекательно по сравнению с другими аналогами.  Далее…

*)  Паспорт на прибор, производства до марта 2016 г.

2 877 руб

Артикул EA02.002.010
Бренд Евроавтоматика (EA)
Применение (PDF) Загрузить

Описание

Таймер электронный обеспечивает автоматическое включение нагрузки по заданному суточному и недельному расписанию, прописанному в программном расписании включения и отключения данного реле. Все реле подобного типа выполняют указанный тип работы, и отличаются при этом дополнительными сервисными функциями.

С нашей точки зрения к достоинствам данной модели таймера необходимо отнести:

1.        Основным и главным достоинством данного таймера является возможность установки в его энергонезависимой памяти до четырёх (!) групп программ. Одновременно они, конечно, не выполняются, но есть возможность оперативного переключения выполнения изделием с одной программы на другую, если такая группа программ прописана. Таким образом, нет необходимости каждый раз переписывать программу электронного таймера (создавать её заново), если, к примеру, после его летнего использования в качестве управляющего таймера освещения, переключить на управление освещения, но уже по режиму осенне-зимнего периода.

2.        Его электронную составляющую, которая выполнена на электронных компонентах мировых лидеров данного направления.

3.        Отсутствие механических частей, подверженных износу во время эксплуатации, как, например, у механического таймера.

4.        Высокая дискретность (минимальное время между программой включения и выключения, или наоборот), которая составляет 1 минуту (минимальная дискретность - шаг программы, большинства механических таймеров составляет 15 минут).

5.        Широкий диапазон возможных напряжений питания позволяет работать как от сети, так и от других, альтернативных, источников электроэнергии (АКБ, инверторы и другие устройства).

6.        Память состояния, то есть - данный таймер перейдет в то состояние, в котором он был до момента пропадания напряжения питания, при его последующем возобновлении.

7.        Яркий светодиодный индикатор, яркость которого можно регулировать, реле времени в обычном режиме отображает текущее время, поэтому Вы дополнительно получаете ещё и электронные часы в месте установки суточно недельного таймера, и, дополнительно, функцию коррекции точности хода электронных часов.

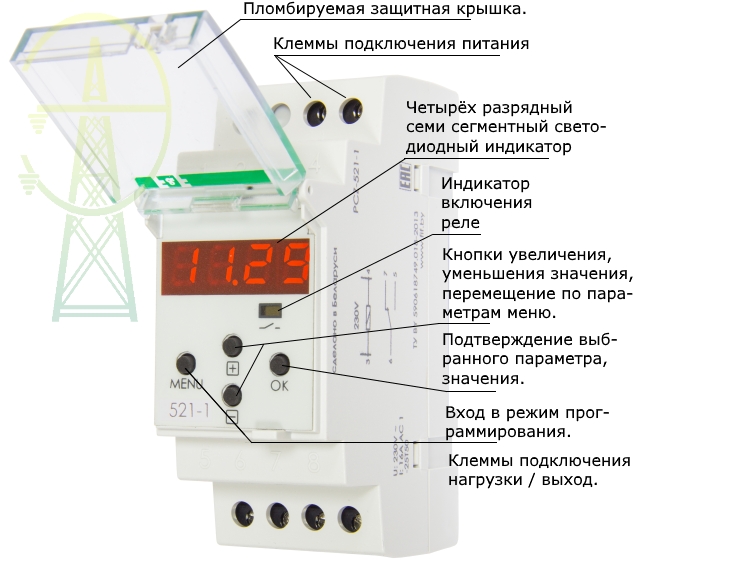

Это всё, что касается основных отличий. В остальном, как большинство современных изделий релейной защиты и автоматики, прибор имеет хороший дизайн, отличную эргономику и информативную переднюю панель. Внешний вид данного электронного таймера с назначением элементов управления и индикации представлен на расположенном ниже рисунке.

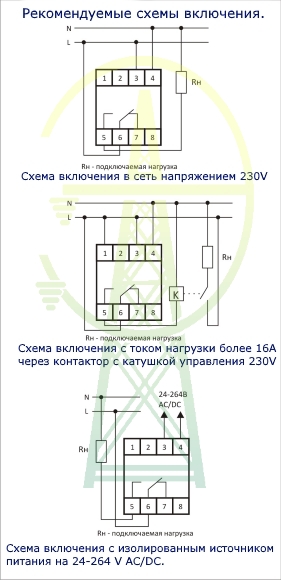

Далее покажем возможные варианты схем включения электронного таймера в сеть 230V, в цепь постоянного тока на 24V (последовательное включение двух АКБ на 12V) и схему управления контактором, с цель увеличения мощности подключаемой нагрузки, которая ограничивается типом используемого контактора.


Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку шириной 35мм. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

 Более подробно о технических параметрах, настройке, программированию и подключении данного таймера электронного можно ознакомиться в паспорте на данное изделие или представленной ниже таблице.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ таймера PCZ-521-1 24-230V AC

Параметр (ед.измерения)

PCZ-521-1

Напряжение питания, В:

230В;50Гц

Максимальный коммутируемый ток(АС1), А:

16

Максимальная мощность нагрузки:

3500 ВА

Контакт:Z-замыкающий, P-размыкаюший:

Переключающий (1Р+1Z)

Независимых каналов:

1

Корректировка времени вкл./выкл., мин:

-

Точность показаний часов, с:

1

Точность хода часов в сутки, с:

±1

Количество ячеек памяти/ пар вкл-откл.:

300/150

Дискретность установки программ (шаг), мин:

1

Длительность импульса:

-

Дискретность установки длительности импульса, с:

-

Запас хода, не менее:

2 года

Диапазон рабочих температур, °С:

от -25 до +50

Потребляемая мощность, Вт:

1,5

Габариты (ШхВхГ), мм:

35х90х65

Тип корпуса

Модульной установки

Подключение:

винтовые зажимы 2,5мм2
