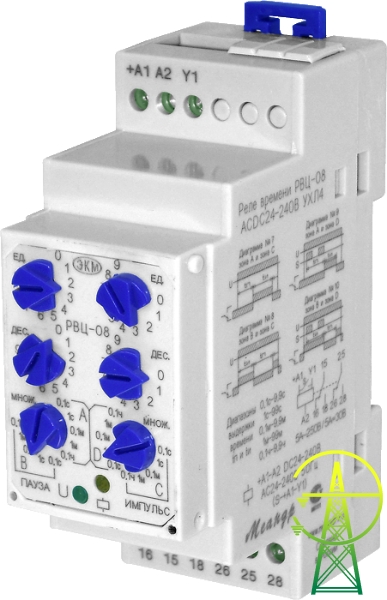

РВЦ-08 ACDС24-240В УХЛ2 реле времени циклическое

РВЦ-08 ACDС24-240В УХЛ2 реле времени циклическое
РВЦ-08 ACDС24-240В УХЛ2 реле времени циклическое
РВЦ-08 ACDС24-240В УХЛ2 реле времени циклическое
РВЦ-08 ACDС24-240В УХЛ2 реле времени циклическое

Реле времени циклическое РВЦ-08 ACDC24V-240V – надёжное изделие, предназначенное для формирования циклической последовательности импульсов по сигналу со входа управления или по подаче напряжения питания (причем расширенного диапазона!). Возможен выпуск по климатическому исполнению «ТМ».

·        Циклическое реле времени с раздельной регулировкой времени импульса и паузы

·        Диапазон выдержки времени от 0,1с до 9,9ч

·        4 диаграммы работы

·        2 переключающие группы контактов 8А/250В

·        Индикатор наличия питания и состояния встроенного реле. Подробнее…

2 898 руб

Артикул 4640016931019
Бренд Меандр (MEA)
Паспорт/Руководство (PDF) Загрузить

Описание

Реле времени РВЦ-08 предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса). Реле используется в системах автоматики как комплектующее изделие.

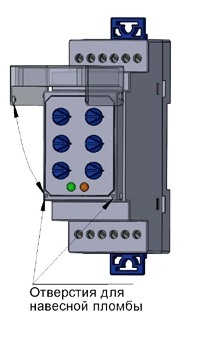

Реле выпускаются в унифицированном пластмассовом корпусе спередним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. Имеется возможность поставки дополнительной крышки для пломбирования лицевой панели корпуса. Пломбировочная крышка поставляется отдельно по указанию заказчика. На лицевой панели расположены:

·        четыре поворотных переключателя установки выдержки времени паузы tп и времени импульса tи (установка значений единиц 0-9 и десятков 0-9),

·        поворотный переключатель множитель паузы,

·        поворотный переключатель множитель импульса,

·        зелёный индикатор включения напряжения питания «U»,

·        жёлтый индикатор срабатывания встроенного исполнительного реле.

Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса. Требуемая выдержка паузы «tп» определяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки», на множитель выбранного диапазона - переключателе «множитель» паузы. Выдержка времени импульса «tи» определяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки», на множитель выбранного диапазона на переключателе «множитель» импульса.

 Диаграмма работы реле определяется положением двух переключателей «множитель» паузы и «множитель» импульса. Каждый из переключателей имеет по две зоны установки. У переключателя «множитель» паузы зоны «А» и «В», у переключателя «множитель» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.

 Переключатель «множитель» паузы в зоне «А», переключатель «множитель» импульса в зоне «С» - диаграмма №7

 Переключатель «множитель» паузы в зоне «B», переключатель «множитель» импульса в зоне «C» - диаграмма №8

 Переключатель «множитель» паузы в зоне «А», переключатель «множитель» импульса в зоне «D» - диаграмма №9

 Переключатель «множитель» паузы в зоне «B», переключатель «множитель» импульса в зоне «D» - диаграмма №10



 ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания. Значения на переключателях «ед» и «дес», можно изменять при поданном питании на реле.



В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму работы, во время отсчёта заданной выдержки времени зелёный индикатор «U» мигает. При включении реле загорается жёлтый индикатор «» при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.

Возможные временные диаграммы работы данного реле.

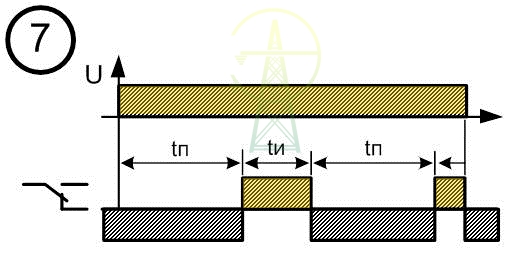

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени , после отработки времени импульса исполнительное реле выключается. Цикл повторяется до снятия напряжения питания.

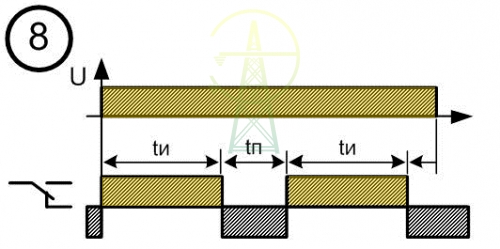

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени , после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания.

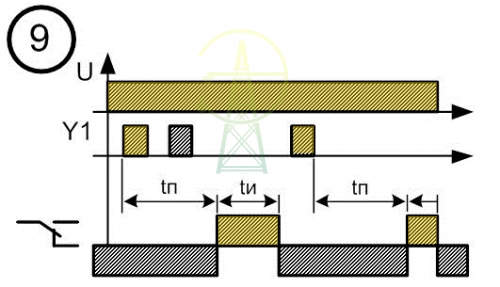

Циклическое реле с однократным импульсом. При замыкании управляющего контакта начинается отсчёт выдержки времени tп,(все последующие импульсы поступившие в это время будут проигнорированы), после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени , после отработки времени импульса исполнительное реле выключается.

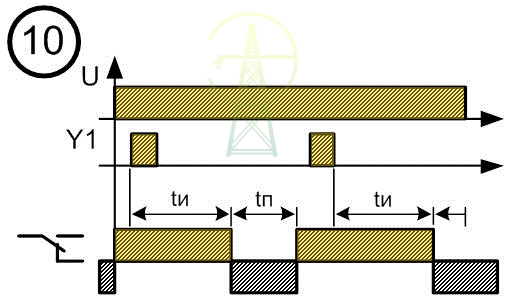

Циклическое реле с однократным импульсом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени  начинается после замыкания управляющего контакта, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВЦ-08

Параметр

Ед.изм.

РВЦ-08

Напряжение питания

В

АСDC24-240

Диапазоны выдержки времени паузы и импульса



0,1-9,9с, 1-99с, 0,1-9,9мин, 1-99мин, 0,1-9,9ч

Погрешность установки выдержки времени, не более

%

10

Погрешность отсчета выдержки времени, не более

%

2

Время готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Время воздействия управляющего сигнала, не менее

с

0,05

Диаграммы работы



7, 8, 9 и 10

Количество и тип контактов



2 переключающие группы

Максимальный коммутируемый ток: АС250В, 50Гц (АС1)/DC30В (DC1)

А

8

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

2000/240

Максимальное напряжение между цепями питания и контактами реле

В

АС2000 (50Гц - 1мин)

Потребляемая мощность, не более

ВА

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Диапазон рабочих температур (по исполнениям)

0C

 -40…+55 (УХЛ2)

 -1…+55 (ТМ)

Температура хранения

0C

-40....+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)



УХЛ2 или ТМ

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96



IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 (при 250С)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

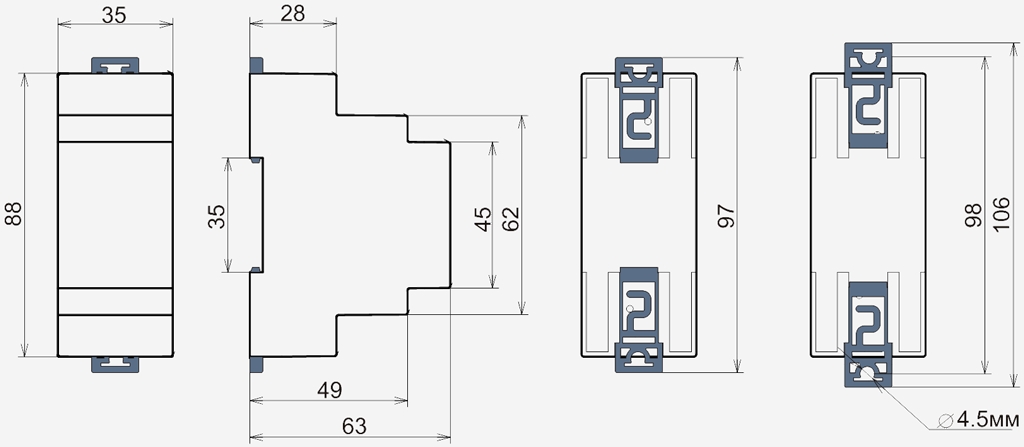

Габаритные размеры

мм

35х90х63

Масса, не более

кг

0,101

 Более подробно о режимах эксплуатации, настройке, схеме подключения данного реле можно узнать в паспорте (руководство по эксплуатации) на данное реле времени.

Возможны к поставке также следующие варианты исполнения реле РВЦ-08 по напряжению питания, климатическому исполнению (что соответствует артикулу изделия).



Модель

Климатическое исполнение

Артикул

Цена, (руб. с НДС)

РВЦ-08 АСDC24-240В ТМ

ТМ

4640016933754

2048,00
