Реле времени циклическое РВЦ-1М ACDC24В/AC230В современное малогабаритное устройство предназначенное для установки независимых выдержек времени длительности импульса и паузы. Применяется для формирования их циклической последовательности после подачи напряжения питания или однократной последовательности по управляющему импульсу со входа управления. Используется для коммутации указанных электрических цепей в схемах автоматики, как комплектующее изделие.

Особенности – управление по питанию или управляющему входу, независимая установка «t паузы» и «t импульса», узкий корпус. Далее…




1 700 руб

Артикул 4640016936908
Бренд Меандр
Применение (PDF) Загрузить

Описание

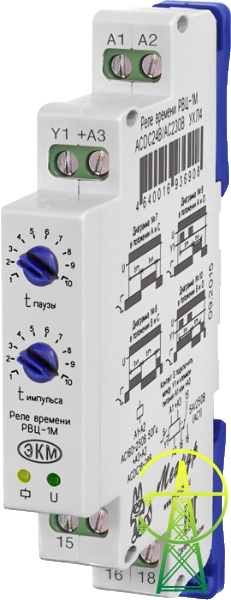

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения (шириной 13 мм) с передним присоединением проводов питания, управляющего входа и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку, шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки (верхний и нижний) необходимо выдвинуть соответствующий замок, вверх или вниз относительно корпуса, до их фиксации. В выступающих частях замков предусмотрено винтовое крепление диаметром 4 мм.

Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены два поворотных потенциометра плавной и независимой установки выдержки времени «t паузы» и «t импульса», зелёный индикатор включения напряжения питания «U», и жёлтый индикатор срабатывания встроенного реле. На боковой поверхности находятся DIP-переключатели для выбора нужной, из четырёх возможных диаграмм работы и, ступенчато, временного диапазона от 1с до 30ч (из восьми возможных вариантов 1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-10ч и 3-30ч независимо для импульса и паузы).

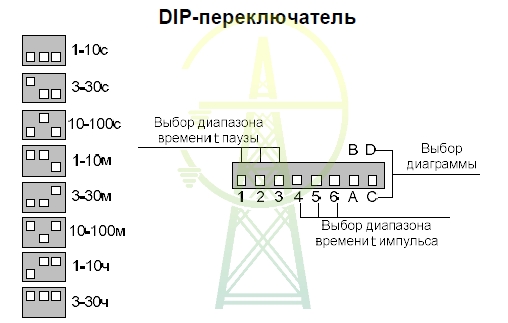

Диаграмма работы и временной диапазон выбирается с помощью данных DIP-переключателей, расположенных на боковой поверхности реле. Для выбора диапазона времени паузы используется комбинаторное включение 1, 2 и 3 переключателей, диапазона времени импульса -  соответственно 4, 5 и 6 переключатели, а диаграмма работы выходного реле определяется комбинацией 7 и 8 переключателей. Требуемые временные выдержки внутри выбранного диапазона плавно выставляются соответствующими поворотными регуляторами.

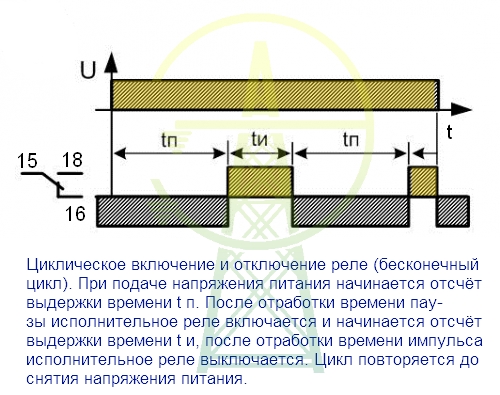

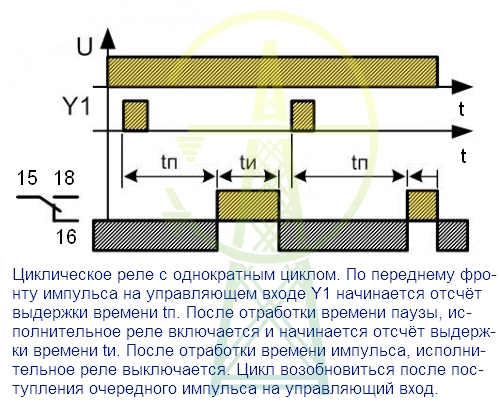

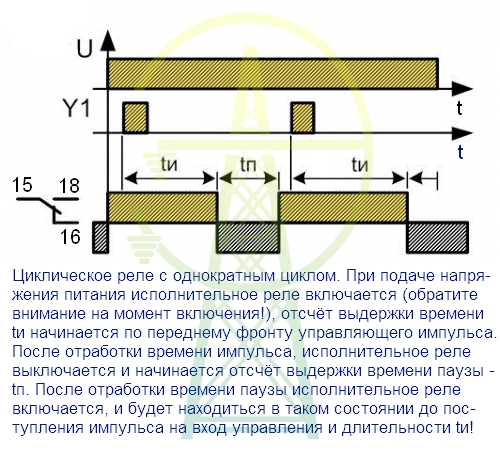

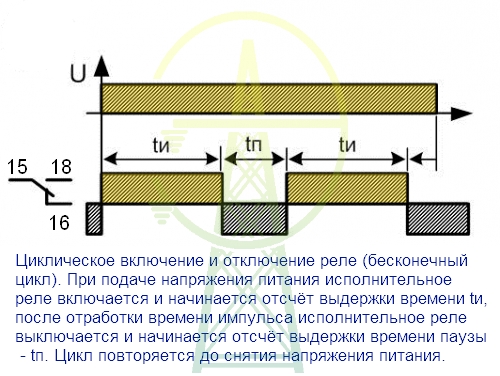

Возможные варианты временных диаграмм представлены на нижеприведённых рисунках.

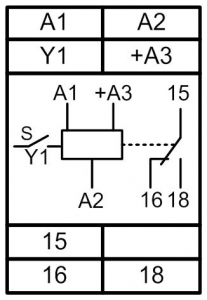

Напряжение питания АС230В подаётся на клеммы «А1» и «А2», ACDC24В на клеммы «+А3» и «А2». Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «А1» или «+А3», согласно нижеприведённой схеме включения реле.



ВНИМАНИЕ: Смена диаграммы работы и множителей временного диапазона возможна только после снятия напряжения питания.

В обесточенном состоянии замкнуты контакты 15-16. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» мигает. При включении встроенного реле загорается жёлтый индикатор, при этом замыкаются контакты 15-18. Таким образом, изменение диапазона времени и диаграммы работы реле производится выключением напряжения питания с его последующим включением!

 Более подробно о режимах эксплуатации, настройке и подключении данного реле времени трёх цепного  РВ3-22 ACDC24В/AC230В можно ознакомиться в паспорте на данное изделие. Основные технические параметры приведены в ниже расположенной таблице.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВЦ-1М

Параметр

Ед. изм.

Значение

Напряжение питания

В

АСDC24/AC230

Диапазоны выдержки времени импульса и паузы



1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-
10ч, 3-30ч

Погрешность установки выдержки времени, не более

%

10

Погрешность отсчета выдержки времени, не более

%

5

Время повторной готовности, не более

с

0,1

Время воздействия управляющего сигнала, не менее

с

0,05

Диаграммы работы



7, 8, 9 и 10

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)

А

5

Максимальное напряжение

В

400

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

1250/150

Максимальное напряжение между цепями питания и контактами реле

В

AC2000 (50Гц - 1мин)

Потребляемая мощность, не более

ВА

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



1 переключающая группа

Диапазон рабочих температур (по исполнениям)

0С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения

0С

-40 ... +70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69



УХЛ4 или УХЛ2

Степень защиты по корпусу/по клеммам



IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 (при 250С)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

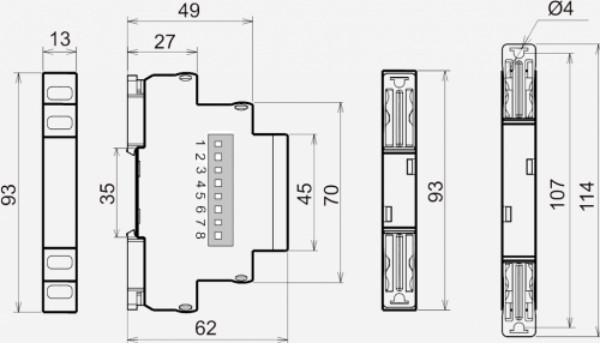

Габаритные размеры

мм

13х93х62

Масса не более

кг

0,065

Возможны к поставке также следующие варианты исполнения реле РВЦ-1М по напряжению питания, климатическому исполнению (что соответствует артикулу изделия).



Модель

Климатическое исполнение

Артикул

Цена, (руб. с НДС)

РВЦ-1М ACDC24В/АС230В

УХЛ2

4640016936915

2048,00
