РВЦ-Р-15 AC230V УХЛ4 реле времени циклическое

РВЦ-Р-15 AC230V УХЛ4 реле времени циклическое
РВЦ-Р-15 AC230V УХЛ4 реле времени циклическое
РВЦ-Р-15 AC230V УХЛ4 реле времени циклическое

Реле времени циклическое РВЦ-Р-15 AC230V УХЛ4 – новое, малогабаритное изделие, выпущенное на замену предыдущих моделей (РВЦ-П2-08, РВЦ-08). Устройство предназначено для формирования циклической последовательности импульсов по сигналу с входа управления или по подаче напряжения питания. Выпускаются ещё четыре модификации данного реле, кроме указанной, с другими напряжениями питания и по климатическому исполнению (см. в самом конце описания).

·Циклическое реле времени с раздельной регулировкой времени импульса и паузы

·Диапазон выдержки времени от 1с до 10ч (плавная регулировка в пределах установленного диапазона)

·Установка выдержки времени осуществляется с помощью двух поворотных переключателей

·Четыре диаграммы работы

·2 переключающие группы контактов

·Индикатор наличия питания и состояния встроенного реле 8А/250В

·Корпус шириной 18мм (!)

1 900 руб

Артикул 4640016933723
Бренд Меандр (MEA)
Применение (PDF) Загрузить

Описание

Реле времени РВЦ-Р-15 предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса).

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную  поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: потенциометр плавной установки выдержки времени паузы «ПАУЗА» (диапазон значений 1-10), потенциометр плавной установки выдержки времени импульса «ИМПУЛЬС» (диапазон значений 1-10), дискретный поворотный переключатель «МНОЖ.» для паузы, дискретный поворотный переключатель «МНОЖ.» для импульса, зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле.

Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса. Требуемая выдержка паузы (tп) определяется путём умножения числового значения, установленного на шкале потенциометра «ПАУЗА», на множитель выбранного диапазона на переключателе «МНОЖ.» паузы. Требуемая выдержка импульса () определяется путём умножения числового значения, установленного на шкале потенциометра «ИМПУЛЬС», на множитель выбранного диапазона на переключателе «множитель» импульса.

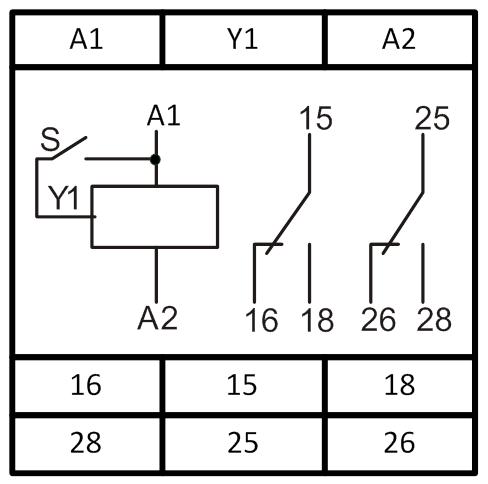

 Напряжение питания подаётся на клеммы «А1» и «А2» согласно схеме включения. Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «А1».




Диаграмма работы реле определяется с помощью двух переключателей «МНОЖ.» паузы и «МНОЖ.» импульса. Каждый из переключателей имеет по две зоны установки. У переключателя «МНОЖ.» паузы есть зоны «А» и «В», у переключателя «МНОЖ.» импульса - зоны «С» и «D» соответственно. В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.

 Переключатель «МНОЖ.» паузы в зоне «А», переключатель «МНОЖ.» импульса в зоне «С» - диаграмма 7

 Переключатель «МНОЖ.» паузы в зоне «B», переключатель «МНОЖ.» импульса в зоне «C» - диаграмма 8

 Переключатель «МНОЖ.» паузы в зоне «А», переключатель «МНОЖ.» импульса в зоне «D» - диаграмма 9

 Переключатель «МНОЖ.» паузы в зоне «B», переключатель «МНОЖ.» импульса в зоне «D» - диаграмма 10



 ВНИМАНИЕ: Смена диаграммы работы и множителей (вновь установленных значений) возможна только после снятия напряжения питания, а их изменение допускается при подключенном Un!

  В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодом 0.5с.

  При включении исполнительного реле загорается жёлтый индикатор, при этом замыкаются контакты 15-18 и 25-28.



Возможные временные диаграммы работы данного реле.




Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени , после отработки времени импульса исполнительное реле выключается. Цикл повторяется до снятия напряжения питания.




Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени , после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания.




Циклическое реле с однократным импульсом. При замыкании управляющего контакта начинается отсчёт выдержки времени tп,(все последующие импульсы поступившие в это время будут проигнорированы), после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени , после отработки времени импульса исполнительное реле выключается.




    Циклическое реле с однократным импульсом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени  начинается после замыкания управляющего контакта, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВЦ-Р-15

Параметр

Ед.изм.

РВЦ-Р-15

Напряжение питания

В

АС230

DC24

DC12

DC6

Диапазоны выдержки времени импульса и паузы



1-10с; 0,1-1мин; 1-10мин; 0,1-1ч; 1-10ч

Погрешность установки выдержки времени, не более

%

10

Погрешность отсчета выдержки времени, не более

%

2

Время повторной готовности, не более

с

0,1

Время воздействия управляющего сигнала, не менее

с

0,05

Диаграммы работы



7, 8, 9 и 10

Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)

А

8

Максимальное коммутируемое напряжение

В

400 (AC1/2A)

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

2000/240

Максимальное напряжение  между цепями питания и контактами реле

В

АС2000 (50Гц - 1мин)

Потребляемая мощность, не более

ВА

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



2 переключающие группы

Диапазон рабочих температур (по исполнениям)

0С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения

0С

-40 ... +70

Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)



УХЛ4 или УХЛ2

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96



IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 (при 250С)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

18х93х62

Масса не более

кг

0,062

Более подробно о режимах эксплуатации, настройке, схеме подключения данного реле можно узнать в паспорте (руководство по эксплуатации) на данное реле времени.

Возможны к поставке также следующие варианты исполнения реле РВЦ-08 по напряжению питания, климатическому исполнению (что соответствует артикулу изделия).

Модель

Климатическое исполнение

Артикул

Цена, (руб. с НДС)

РВЦ-Р-15 АС230В УХЛ2

УХЛ2

4640016933716

2022,00

РВЦ-Р-15 DC24В УХЛ4

УХЛ4

4640016936311

1838,00

РВЦ-Р-15 DC12В УХЛ4

УХЛ4

4640016933730

1838,00

РВЦ-Р-15 DC6В УХЛ4

УХЛ4

4640016936304

1838,00

Если Вы определились с выбором необходимой модификации изделия, и при этом отличного от базового, то при заказе необходимо указать полное наименование реле в комментариях к заказу!
