РВЦ-П2-22 ACDC24/AC230V УХЛ4 реле времени циклическое

РВЦ-П2-22 ACDC24/AC230V УХЛ4 реле времени циклическое
РВЦ-П2-22 ACDC24/AC230V УХЛ4 реле времени циклическое
РВЦ-П2-22 ACDC24/AC230V УХЛ4 реле времени циклическое
РВЦ-П2-22 ACDC24/AC230V УХЛ4 реле времени циклическое

Реле времени циклическое РВЦ-П2-22 ACDC24В/AC230В - современное малогабаритное устройство, предназначенное для формирования циклической последовательности импульсов по сигналу со входа управления или по подаче напряжения питания.

·      Циклическое реле времени с раздельной регулировкой времени импульса и паузы

·      Диапазон выдержки времени от 0,1с до 99ч

·     Установка выдержки времени осуществляется с помощью двух декадных кнопочных              переключателей

·      4 диаграммы работы

·      2 переключающие группы контактов 5А/250В

·      Индикатор наличия питания и состояния встроенного реле

·      Корпус шириной 22мм

·      Подробнее…

2 600 руб

Артикул 4640016936694
Бренд Меандр (MEA)
Применение (PDF) Загрузить

Описание

Реле времени РВЦ-П2-22 предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса).

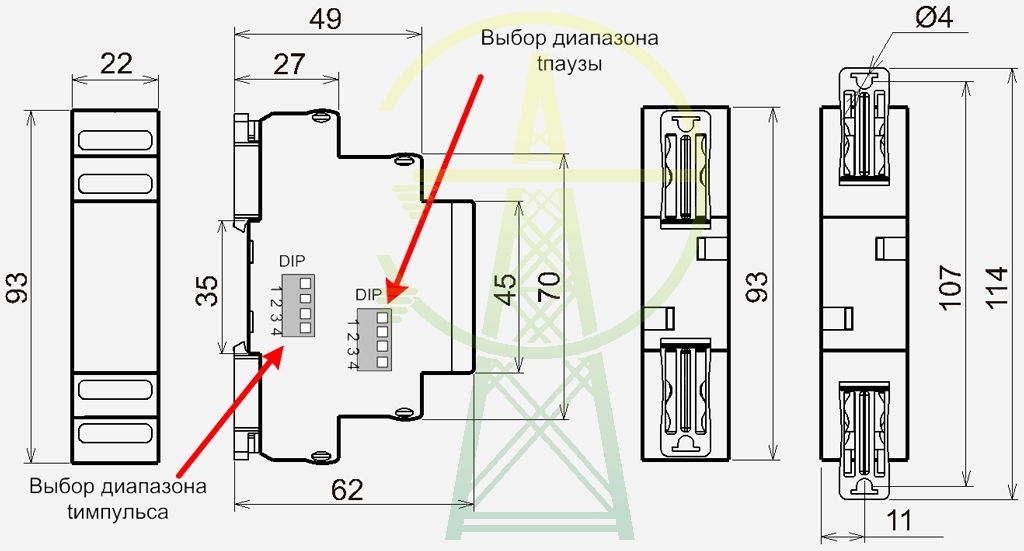

Реле выпускаются в унифицированном пластмассовом корпусе (ширина при этом всего 22 мм!) с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: кнопочный переключателя установки выдержки времени паузы tп (установка значений десятков 0-9 и единиц 0-9), кнопочный переключателя установки выдержки времени импульса (установка значений десятков 0-9 и единиц 0-9), зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле. На боковой поверхности расположены два DIP-переключателя для выбора диапазонов времени паузы tп и времени импульса (переключатели 1-3) и необходимой диаграммы работы (переключатели 4).

 Реле имеет 8 поддиапазонов выдержки времени паузы и 8 поддиапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» паузы, на множитель выбранного диапазона на DIP-переключателе выбора времени паузы. Временная выдержка определяется аналогичным образом, путём умножения числового значения, установленного на переключателях «десятки» и «единицы» импульса, на множитель выбранного диапазона на DIP-переключателе выбора времени импульса.

 Диаграмма работы реле определяется положением «4» DIP-переключателей паузы и импульса. Каждый из переключателей имеет две зоны установки. У DIP-переключателя паузы зоны «А» и «В», у DIP-переключателя импульса зоны «С» и «D».  В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.

  ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания. Значения на переключателях «десятки» и «единицы», можно изменять при поданном питании на реле.

 В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодичностью 0,5с. При включении встроенного реле включается жёлтый индикатор, при этом контакты 15-16 и 25-26 размыкаются, а контакты 15-18 и 25-28 замыкаются.



Возможные временные диаграммы работы данного реле.


Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени , после отработки времени импульса исполнительное реле выключается. Цикл повторяется до снятия напряжения питания.



Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени , после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Цикл повторяется до снятия напряжения питания.



Циклическое реле с однократным импульсом. При замыкании управляющего контакта начинается отсчёт выдержки времени tп,(все последующие импульсы поступившие в это время будут проигнорированы), после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени , после отработки времени импульса исполнительное реле выключается.



Циклическое реле с однократным импульсом. При подаче напряжения питания исполнительное реле включается, отсчёт выдержки времени начинается после замыкания управляющего контакта, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВЦ-П2-22

Параметр

Ед.изм.

Значение

Напряжение питания

В

АСDC24±10%, AC230±10%

Диапазоны выдержки времени импульса и паузы



0,1-9,9с, 1-99с, 10-990с, 0,1-9,9мин, 1-99мин,  10-990мин, 0,1-9,9ч, 1-99ч

Погрешность отсчета выдержки времени, не более

%

2

Время готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Время воздействия управляющего сигнала, не менее

с

0,05

Диаграммы работы



7, 8, 9 ,10

Максимальное коммутируемое напряжение

В

400

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)

А

5

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

1250/150

Максимальное напряжение между цепями питания и контактами реле

В

АС2000 (50Гц - 1мин)

Потребляемая мощность, не более

ВА

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



2 переключающие группы

Диапазон рабочих температур

0С

-10....+55

Температура хранения

0С

-40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2-+А3)

Климатическое исполнение и категория размещения по ГОСТ 15150-69



УХЛ4

Степень защиты реле по корпусу / по клеммам



IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 (при 250С)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



непрерывный

Габаритные размеры

мм

22х93х62

Масса

кг

0,09





Более подробно о режимах эксплуатации, настройке, схеме подключения данного реле можно узнать в паспорте (руководство по эксплуатации) на данное реле времени.
