CZF 10А/3x400/230V AC реле контроля наличия фаз

CZF 10А/3x400/230V AC реле контроля наличия фаз
CZF 10А/3x400/230V AC реле контроля наличия фаз
  CZF реле контроля наличия фаз. Основным отличием данной серии реле, если внимательный посетитель сайта обратит внимание на наличие буквы Z, в середине аббревиатуры обозначения реле, состоит в отсутствии контроля за порядком чередования фаз, но при этом обязательного их наличия. Данный режим необходим где используется электропривод с различным направлением вращения (поступательным движением) - подъёмные механизмы, лифты, транспортёры и другое оборудование. Посмотреть и выбрать необходимое Вам по техническим параметрам реле контроля наличия фаз можно из сводной таблицы.

1 264 руб

Артикул EA04.001.001
Бренд Евроавтоматика (EA)
Применение (PDF) Загрузить

Назначение: Реле контроля фаз CZF предназначены для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, падения напряжения, асимметрии напряжения, обрыва нулевого провода.

Описание

  CZF реле контроля наличия фаз предназначено для контроля трех фазных сетей на предмет обрыва нулевого проводника, отсутствия хотя бы одного из фазных напряжений (обрыв фазных проводников) или их асимметрии сверх установленного значения. По первым двум видам аварийных ситуаций время срабатывания составляет не более 0,1 секунды, а в случае дисбаланса напряжения на фазах, задержка срабатывания составляет от 3 до 5 секунд, что сделано преднамеренно для исключения ложных срабатываний при пуске энергоемкого оборудования.
  Отключение нагрузки происходит размыканием контакта исполнительного реле, который включен последовательно в цепь управления катушкой контактора (или магнитного пускателя) согласно схеме приведенной ниже.

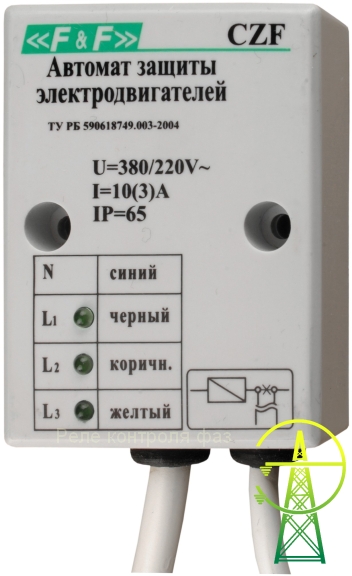

  Конструктивно реле выполнено в виде моноблочного корпуса предусматривающего крепление на любую плоскую поверхность. На переднюю панель выведены светодиодные индикаторы информирующие о наличии фазных напряжений L1, L2 и L3. Как всегда, более подробную информацию о данном реле можно получить ознакомившись с  "Руководством по эксплуатации ".

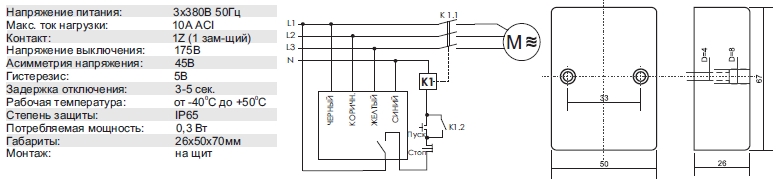

Основные параметры, схема включения и установочные размеры приведены ниже.
CZF схема включения
