CKF-316 10А/3x400/230V AC реле контроля наличия и чередования фаз

CKF-316 10А/3x400/230V AC реле контроля наличия и чередования фаз
CKF-316 10А/3x400/230V AC реле контроля наличия и чередования фаз

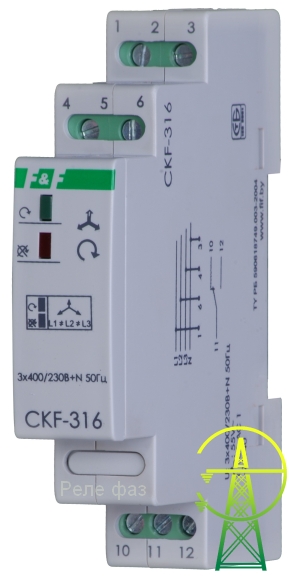

CKF-316 реле контроля наличия и чередования фаз. Данное реле является модернизированной моделью представленного ранее CKF. Изделие обладает унифицированным корпусом шириной 17,5 мм для крепления на рейку din 35 мм., исполнительное реле которого имеет 1 переключающий контакт, что позволяет внедрять в основную цепь дополнительную схему сигнализации. Наличие на передней панели 2-х LED индикаторов, отображающих режим работы реле. Заложенные при производстве параметры реле значительно упрощают его применение.

1 456 руб

Артикул EA04.002.005
Бренд Евроавтоматика (EA)
Применение (PDF) Загрузить

Назначение: Автомат защиты электродвигателей CKF-316 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, падения напряжения, асимметрии напряжения, обрыва нулевого провода.

Описание

  CKF-316 реле контроля наличия и чередования фаз - предназначено для использования в трех фазных сетях, с глухо заземленной нейтралью. Унифицированный корпус шириной в 1 модуль обеспечивает удобное и быстрое крепление на DIN рейке шириной 35 мм.
Светодиоды на передней панели отображают следующие режимы работы реле "напряжение сети в норме" - зеленый, "неправильное порядок чередования фаз" - светится красный светодиод. Отсутствие хотя бы одной из фаз (или нескольких), асимметрия выше нормы или напряжение сети ниже допустимого значения - в данном случае оба светодиода не будут светиться. Подобрать необходимое реле легче и проще из сводной таблицы параметров реле серии CKF
  Более подробную информацию о данном реле Вы сможете получить, ознакомившись с "Руководством по Эксплуатации ".

Технические характеристики, схема включения и установочные размеры приведены ниже:

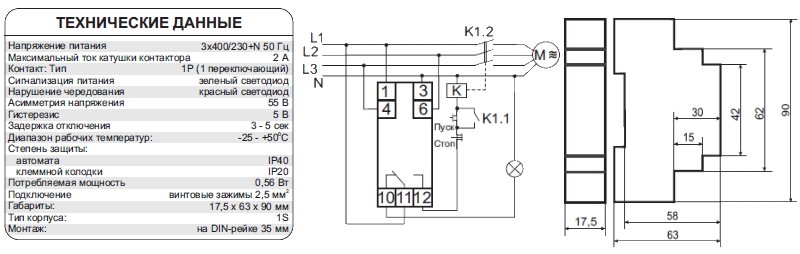

CKF-316 основные параметры и схема включения
