CKF-317 10А/3x400/230V AC реле контроля наличия и чередования фаз

CKF-317 10А/3x400/230V AC реле контроля наличия и чередования фаз
  CKF-317 реле контроля наличия и порядка чередования фаз. По сравнению с моделями CKF-B и CKF-316 имеет дополнительную регулировку допустимой асимметрии фазных напряжений в пределе от 40 до 80V. По остальным показателям данные модели весьма схожи и могут дополнительно взаимно заменять друг друга.

1 533 руб

Артикул EA04.002.006
Бренд Евроавтоматика (EA)
Применение (PDF) Загрузить

Назначение: Автомат защиты электродвигателей CKF-317 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, падения напряжения, асимметрии напряжения, обрыва нулевого провода.

Описание

  СКF-317 10А/3x400/230V AC реле контроля наличия и чередования фаз. Реле по своим функциональным возможностям аналогично моделям CKF, CKF-B и CKF-316, но в отличии от базовой модели реле, например СКF-316, реле имеет регулировку допустимого значения асимметрии фазных напряжений (40-80V AC).
  Исходя из этого, реле отключает нагрузку за время не более 0,1 секунды в случаях отсутствия напряжения хотя бы на одной из фаз или неправильного порядка их чередования. При этом, если лишь дисбаланс фазных напряжений будет более установленного пользователем значения, то отключение произойдет с задержкой в 3-5 секунд. После восстановления параметров питающей, она же контролируемая, сети в пределах допустимых значений реле произведет замыкание управляющих контактов к.11- к.12 автоматически. Подобрать наиболее оптимальную модель для конкретного применения удобно из сводной таблицы параметров реле серии CKF.
  Более подробную информацию о реле CKF-317 можно получить из  "Руководство по эксплуатации ".

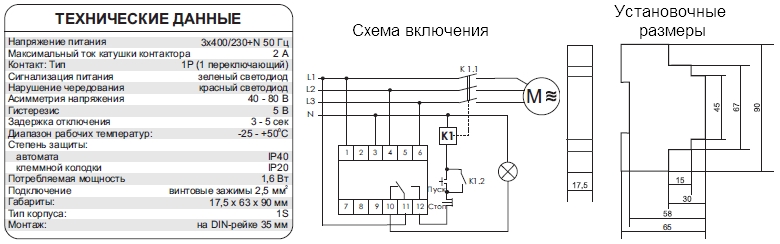

Технические параметры, схему включения и установочные размеры представлены ниже:

CKF-317 схема включения
