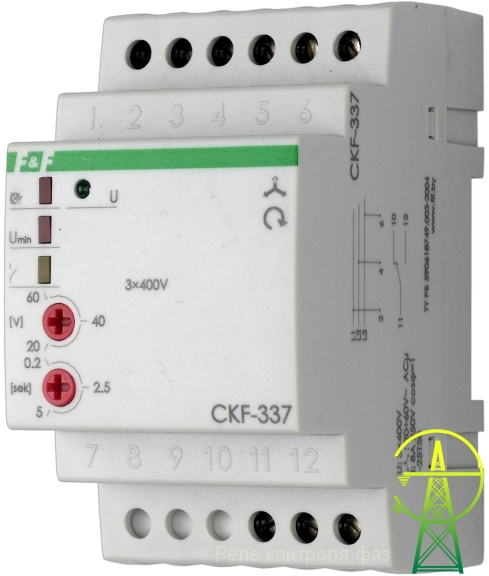

CKF-337 3x400V AC реле контроля фаз (для сетей с изолированной нейтралью)

CKF-337 3x400V AC реле контроля фаз  (для сетей с изолированной нейтралью)
CKF-337 3x400V AC реле контроля фаз  (для сетей с изолированной нейтралью)
 Реле  CKF-337 контролирует порядок чередования фаз, поэтому рекомендуется использовать в системах контроля электроприводов с определённым направлениями вращения (компрессор, конвейер, вентилятор и прочие механизмы) в том числе на мобильных установках, подключаемым к различным сетям. Регулируемое время (от 0,2 до 5 сек.) задержки срабатывания при асимметрии напряжения и оперативное (<0,1сек) отключение при неправильной фазировке напряжения или отсутствия хотя бы одной из фаз. Для оперативного сравнения и выбора необходимого реле можно воспользоваться сводной таблицей реле серии CKF.

2 100 руб

Артикул EA04.002.007
Бренд Евроавтоматика (EA)
Паспорт/Руководство (PDF) Загрузить

Назначение: Автомат CKF-337 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, падения напряжения, асимметрии напряжения, нарушения чередования фаз.

Описание

Отличительной особенностью реле напряжения CKF-337 по сравнению с другими изделиями данной группы продукции производимой под торговой маркой "Евроавтоматика" являются:
1. Возможность регулирования величины асимметрии межфазных напряжений в диапазоне от 20 до 60 В.
2. Отключение реле при снижении межфазного напряжения < 320 В.
3. Регулируемая по времени задержка срабатывания от 0,2 до 5 секунд.
4. Наличие переключающего контакта исполнительного реле позволяет реализовать при необходимости схему звуковой и (или) световой аварийной сигнализации.
  Небольшой ток исполнительного выходного контакта предполагает в большинстве случаев использование дополнительно модульного контактора или пускателя в качестве коммутационного аппарата. Более подробную информацию можно получить ознакомившись с "Руководством по эксплуатации ".

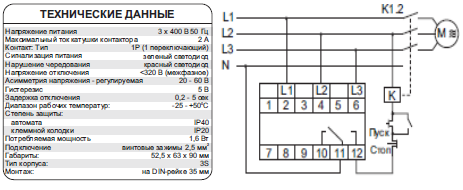

Основные параметры и схема включения представлена на рисунке.

Схема включения CKF-337
