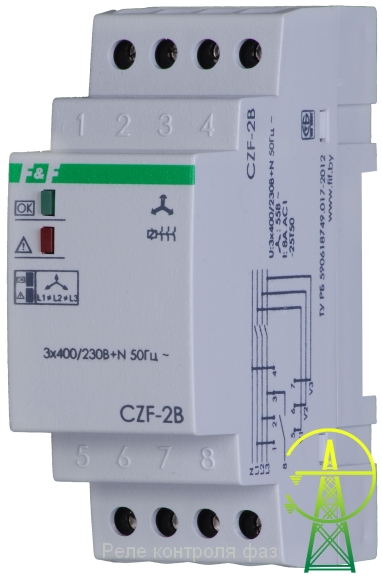

CZF-2B 10А/3x400/230V AC реле контроля наличия фаз и состояния контактов контактора

CZF-2B 10А/3x400/230V AC реле контроля наличия фаз и состояния контактов контактора
CZF-2B 10А/3x400/230V AC реле контроля наличия фаз и состояния контактов контактора
  Реле CZF-2B предназначено для контроля трех фазных 4-х проводных сетей на предмет обрыва нулевого проводника, отсутствия хотя бы одного из фазных напряжений (обрыв фазных проводников), их асимметрии более 55В и отслеживает в автоматическом режиме состояние главных контакторов контактора. По первым двум видам аварийных ситуаций время срабатывания составляет не более 0,1 секунды, а в случае дисбаланса напряжения на фазах, задержка срабатывания составляет от 3 до 5 секунд, что сделано преднамеренно для исключения ложных срабатываний при пуске энергоемкого оборудования.

1 543 руб

Артикул EA04.003.002
Бренд Евроавтоматика (EA)
Применение (PDF) Загрузить

Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, падения напряжения, асимметрии напряжения, обрыва нулевого провода, повреждения контактов контактораНапряжение питания 3х400/230+NМаксимальный ток нагрузки: 8 АКонтакт: 1ZРегулировка порога отключенияАсимметрия напряжения: 40-80ВГистерезис: 10ВЗадержка отключения: 3-5 секРабочая температура: от -25°С до +50°СПотребляемая мощность: 0,5 ВтКоммутационная износостойкость > 100000 цикловСтепень защиты: автомата - IP40; клеммной колодки - IP20Подключение: винтовые зажимы 2,5 мм2Монтаж: на DIN-рейке 35 мм

Описание

  Реле CZF-2B по сравнению с аналогичными реле серии CZF имеет упрощенный вариант исполнения с отсутствием регулировки по разбалансировке /асимметрии фазных напряжений и уменьшенный корпус - в двух модульном исполнении и, помимо контроля наличия фаз, предусматривает контроль за состоянием контактов контактора через подключение проводников, до (L1, L2, L3) и после выхода силовых контактов контактора (V1, V2, V3). При плохом состоянии контактной группы сильно увеличивается её сопротивление и значение падения напряжения на плохом контакте. Понижение одного из напряжений на клеммах V1, V2, V3 относительно соответствующего L1, L2 или L3, приводит , после превышения допустимого значения, к отключению исполнительного контакта реле. При возникновении аварийной ситуации, происходит размыкание контакта к.3-к.8 и отключению неисправного контактора. Для последующего включения реле необходимо произвести полное снятие входного напряжения и его последующую подачу.
  Кроме указанных функций, реле осуществляет контроль за обрывом фаз или одной из них, причём время срабатывания в данном случае составляет не более 0,1 секунды. Режим защиты от асимметрии фазных напряжений (реле перекоса фаз) устройство отрабатывает за время от 3 до 5 секунд, в отличии от CZF-332 данный параметр не регулируется и имеет заводскую установку в 55В. Это приводит к исключению ложных срабатываний при кратковременном провале напряжений. Включение после срабатываний по указанным причинам происходит автоматически при восстановлении параметров сети до допустимых значений.

  Ниже представлена схема подключения реле контроля фаз в четырех проводной трех фазной сети (380В 50Гц). Более подробную информацию (схему включения, режимы индикации, технические параметры) можно получить ознакомившись с "Инструкцией по эксплуатации"  или сравнить по таблице основных параметров реле контроля фаз данной серии.

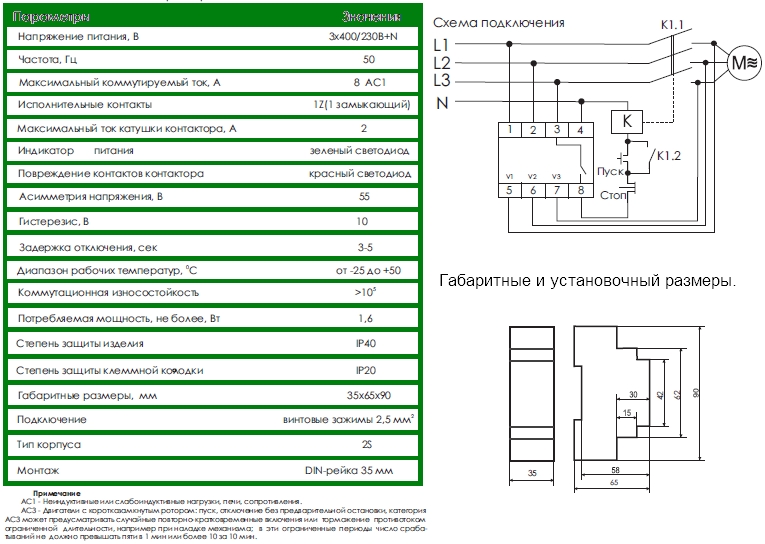

Технические параметры, схема включения реле CZF-2B
