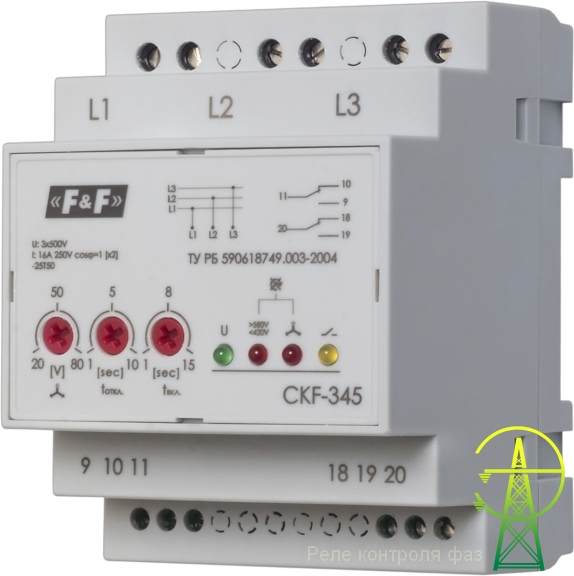

CKF-345 3x500V AC реле контроля фаз для сетей с изолированной нейтралью на 500V

CKF-345 3x500V AC реле контроля фаз для сетей с изолированной нейтралью на 500V
CKF-345 3x500V AC реле контроля фаз для сетей с изолированной нейтралью на 500V
Реле CKF-345 контролирует порядок чередования фаз, поэтому рекомендуется использовать в системах контроля электроприводов с определённым направлениями вращения (компрессор, конвейер, вентилятор и прочие механизмы) в том числе на мобильных установках, подключаемым к различным сетям, напряжением 500V AC. Именно номинальное напряжение является основным отличием данного реле от других, приведенных в обобщенной таблице сравнения.

2 892 руб

Артикул EA04.004.001
Бренд Евроавтоматика (EA)
Паспорт/Руководство (PDF) Загрузить

Назначение: Автомат защиты электродвигателей CKF-345 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, падения/повышения напряжения, асимметрии напряжения, нарушении чередования фаз.

Описание

У данного прибора есть ряд отличительных особенностей, основные из которых мы здесь постараемся перечислим:
1. Напряжение контролируемой сети (оно же и питающее напряжение) - 500V!!!
2. Исполнительное реле имеет 2 переключающие контактные группы (2 переключающих контакта).
3. Регулируемая асимметрия напряжения 20-80V, и
4. Регулируемое время срабатывания при асимметрии от 1 до 10 секунд, и оперативное отключение при перефазировке или отсутствия хотя бы одной из фаз.
5. Индикация состояния и причин аварийного срабатывания на передней панели с помощью информационных LED.
Более подробную информацию можно получить ознакомившись с "Руководством по эксплуатации ".

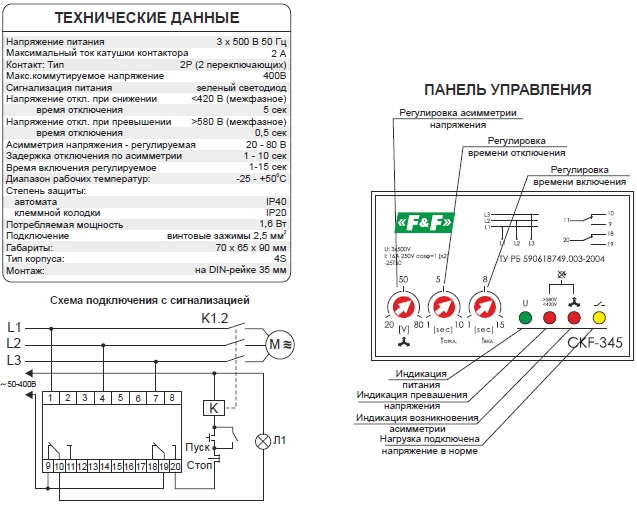

Основные параметры, схема реле и панель управления и сигнализации представлены на рисунке.

Реле контроля фаз СKF-345 (схема)
