ВР-М02 АС60-440V УХЛ4 вольтметр Новинка

 ВР-М02 АС60-440V УХЛ4 вольтметр
 ВР-М02 АС60-440V УХЛ4 вольтметр
 ВР-М02 АС60-440V УХЛ4 вольтметр

Цифровой промышленный вольтметр  ВР-М02 предназначен для технологического контроля величины напряжения (20-450V AC) в силовых электрических цепях переменного тока (50 Гц), как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах.

Особенность - сохраняет в памяти максимальное, минимальное и разностное значение между ними по напряжению,  количество отключений напряжения с момента последнего сброса фиксируемых значений.

 Является средством контроля. Периодической поверке не подлежит. Далее…

1 300 руб

Артикул 4640016930104
Бренд Меандр (MEA)
Применение (PDF) Загрузить

Описание

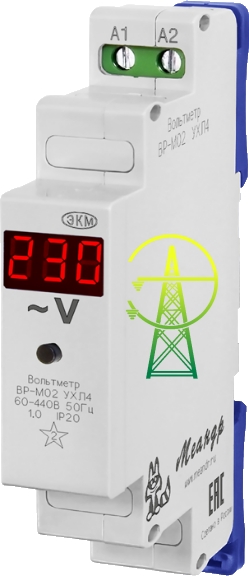

Вольтметр выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки вольтметра на ровную поверхность пружины замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.

На лицевой панели приборов расположен цифровой индикатор отображающий величину напряжения питания и кнопка считывания зафиксированной информации и сброса этих значений. Индикатор имеет ярко-красную светодиодную подсветку, обеспечивающую считывание информации при любой освещённости.

Вольтметр ВР-М02 имеет следующие особенности:

·        Питание от контролируемого напряжения;

·        Широкий диапазон измерения напряжения - АС20 - 450В;

·        Диапазон частот - от 40 до 70Гц;

·        Класс точности 1,0;

·        Яркая подсветка индикатора;

·        Корпус шириной 18мм.

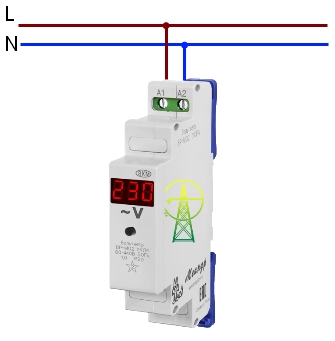

Вольтметр не требует оперативного питания и подключается непосредственно в измеряемую цепь.


Для исключения считывания ложных показаний:

·        при напряжении менее 60В на индикаторе появляется сообщение - Lo.

·        при напряжении более 440ВHi



Вызов дополнительной информации происходит по нажатию кнопки в следующем порядке:


1-е нажатие – U макс с момента последнего сброса
2-е нажатие – U мин с момента последнего сброса
3-е нажатие - дельта U с момента последнего сброса, (U макс - U мин)
4-е нажатие - количество отключений сетевого напряжения с момента последнего сброса


При нажатии кнопки на 5 секунд и более происходит сброс (обнуление) всех зафиксированных значений.


ВНИМАНИЕ! Сохранения параметров не происходит во время просмотра событий!

Более подробно о режимах эксплуатации и подключении данного вольтметра переменного напряжения можно ознакомиться в паспорте на данное изделие и приведённой ниже таблице.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТМЕТРА ВР-М02

Наименование параметра

Ед. измерения

Значение

Питание



От измеряемого напряжения

Частота измеряемого напряжения

Гц

45...65, 400*

Диапазон измеряемого напряжения

В

AC20-450

Измерительная цепь, она же питание



A1-A2

Основная погрешность измерений, ед. младшего разряда

%

1±1 единица младшего разряда

Потребляемая мощность, не более

ВА

1,5

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96



IP40/IP20

Диапазон рабочих температур

0C

-25…+55 (УХЛ4)

 -40…+55 (УХЛ2)

Температура хранения

0C

-40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69



УХЛ4 или УХЛ2

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 при 250C

Рабочее положение в пространстве



произвольное

Режим работы



непрерывный

Габаритные размеры

мм

18x93x62

Масса

кг

0,05

Средний срок службы, не менее

лет

8

Средняя наработка на отказ, не менее

ч

10000

* - Спец. исполнение

 Гарантийный срок эксплуатации изделия 24 месяца с момента приобретения изделия.
