Вольтметр амперметр ВАР-М01-08, УХЛ4 1 фазный Новинка

 Вольтметр амперметр ВАР-М01-08, УХЛ4 1 фазный
 Вольтметр амперметр ВАР-М01-08, УХЛ4 1 фазный
 Вольтметр амперметр ВАР-М01-08, УХЛ4 1 фазный

Цифровой вольтметр амперметр ВАР-М01-08 в одном корпусе. Прибор предназначен для оперативного контроля значения напряжения и тока в однофазных электрических цепях переменного тока, в промышленности, сферах ЖКХ, бытовом и мелко моторном секторе. Применяться в составе систем автоматизированного контроля технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Подробнее…

1 700 руб

Артикул 4640016938711
Бренд Меандр (MEA)
Применение (PDF) Загрузить

Описание

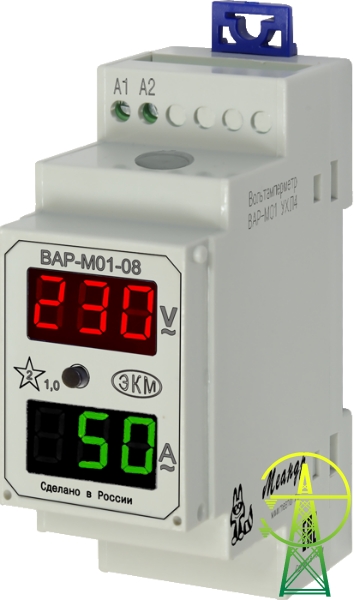

Однофазный вольтметр амперметр на дин рейку позволяет Потребителю получать оперативную информацию о действующем значении напряжения однофазной сети и тока  в подключённой нагрузке, в чём, собственно говоря, заключается его отличие от других аналогичных приборов.  Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003). Конструкция клемм обеспечивает надёжный зажим проводов сечением от 0,5 до 4 мм2. На лицевой панели прибора расположены цифровые индикаторы, отображающие величину напряжения и тока. Индикаторы имеют высокую яркость свечения, обеспечивающую считывание информации при любой освещённости.

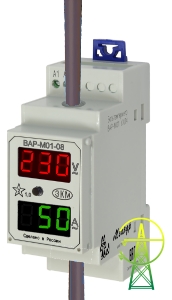

Вольтамперметр не требует оперативного питания. Прибор, для измерения значения напряжения, подключается (клеммы 1 и 2) параллельно измеряемой цепи, а сигнал для обработки о токе потребления в нагрузке поступает с встроенного трансформатора тока. Ток измеряется бесконтактным способом, с помощью встроенного трансформатора тока, где проводник с измеряемым током пропускается сквозь отверстие в корпусе.



Кроме индикации действующего значения напряжения, данный вольт-амперметр сохраняет значения максимального и минимального напряжений сети и количество отключений от момента последнего сброса. Однократное нажатие расположенной на передней панели кнопки покажет зафиксированное Umax,

второе нажатие - Umin,

третье нажатие - количество отключений от момента последнего сброса, и

четвёрное нажатие с последующим удержанием обнуляет зафиксированные значения в регистрах памяти, т.о. производит их сброс для последующей фиксации.

К несомненным достоинствам следует отнести яркие светодиодные матрицы  разного цвета свечения (трёх разрядные семи сегментные LED индикаторы) и корпус высокого качества из самозатухающего пластика.

Купить вольтметр и амперметр в моноблочном исполнении на дин рейку Вы можете, оформив заказ через наш интернет магазин.

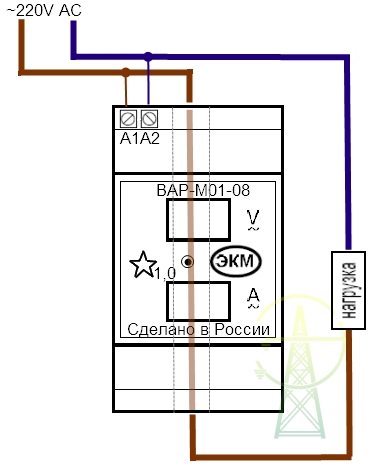

Стандартная схема включения представлены по данной ссылке или на  выше приведённом рисунке. Элементы и процесс настройки, подключение просты и не вызывают затруднений в процессе использования, подробно описаны в инструкции(руководстве) по эксплуатации.

Основные технические характеристики данного устройства указаны в ниже приведенной таблице.

 Таблица – Основные технические характеристики.

Наименование параметра

Ед. изм.

Значение

Измерительная цепь, она же питание



клеммы А1-А2

Диапазон измеряемого напряжения

В

АС20...450

Частота измеряемого напряжения

Гц

45…70

Измерение тока



Встроенный трансформатор тока
Диаметр отверстия для провода – 10,5мм

Диапазон измеряемого тока

А

0...63

Основная погрешность измерений напряжения, не хуже



±1 ед. младшего разряда

Основная погрешность измерений тока, не хуже



±2 ед. младшего разряда

Потребляемая мощность, активная, не более

Вт

1,0

Потребляемая мощность, реактивная (емкостной характер), не более

ВА

18,0*

Степень защиты (по корпусу/по клеммам)



IP40/IP20

Диапазон рабочих температур

0С

-25…+55 (УХЛ4)

Температура хранения

0С

-40...+70

Относительная влажность воздуха

%

до 80 при 250С

Рабочее положение в пространстве



произвольное

Режим работы



непрерывный

Габаритные размеры

мм

35х88х63

Средний срок службы, не менее

лет

8

Средняя наработка на отказ, не менее

ч

50000
