Реле времени трёх цепное РВ3-22 ACDC24В/AC230В предназначено для установки независимых выдержек в каждой из 3-х цепей. Используется для коммутации указанных электрических цепей (до трёх независимых К1, К2, К3) с предварительно установленными выдержками времени t1, t2 и t3 для применения в схемах автоматики, как комплектующее изделие. Реле можно использовать взамен реле времени ВС 43 -3Х, ВС-43 -6х (при использовании 2-х штук и параллельном питании), ВЛ-56 и др. при ширине в 22 мм! Далее…

 или , и другие

2 000 руб

Артикул 4640016936663
Бренд Меандр (MEA)
Применение (PDF) Загрузить

Описание

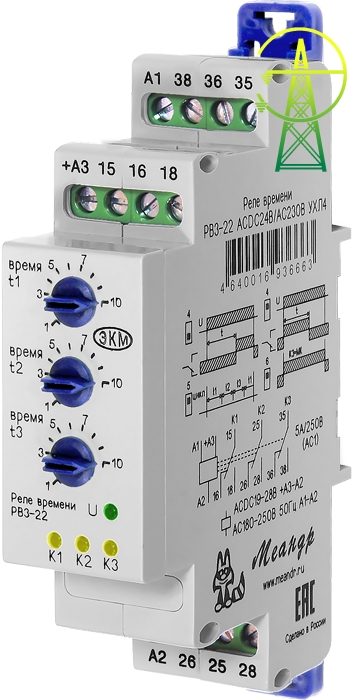

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку, шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: три поворотных переключателей установки выдержки времени «время t1», «время t2», «время t3», зелёный индикатор включения напряжения питания «U», три жёлтых индикатора срабатывания встроенных реле «К1», «К2», «К3». На боковой поверхности находятся DIP-переключатели для независимого выбора диаграммы работы каждой из цепей К1, К2 и К3 (задержка на включение или отключение) и временных диапазонов (от 1с до 30ч), или их поочередного циклического включения К1-К2-К3-К1-….  И так далее по циклу, до снятия напряжения питания!

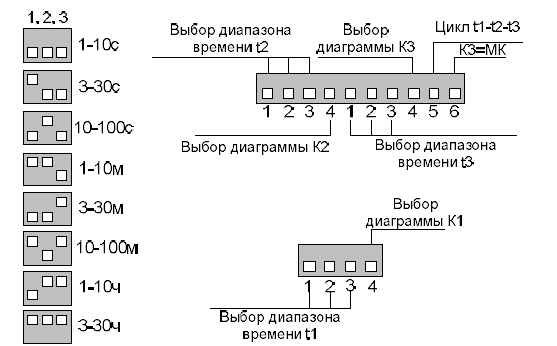

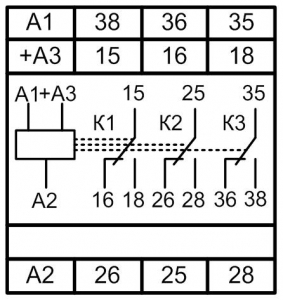

Реле имеет 8 поддиапазонов выдержки времени независимо для каждой цепи. Диаграмма работы и временной диапазон выбирается с помощью DIP-переключателей, расположенных на боковой поверхности реле. Требуемые временные выдержки t1, t2, или t3 внутри выбранного диапазона плавно выставляются соответствующими поворотными регуляторами. При выключенных встроенных реле замкнуты контакты (15-16 для К1), (25-26 для К2) и (35-36 для К3). При включённых встроенных реле замкнуты контакты (15-18 для К1), (25-28 для К2) и (35-38 для К3) при этом горят соответствующие индикаторы. Цепь К3 можно перевести в режим мгновенного контакта.

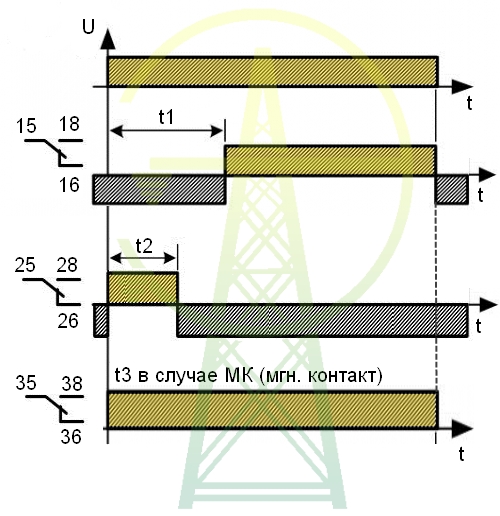

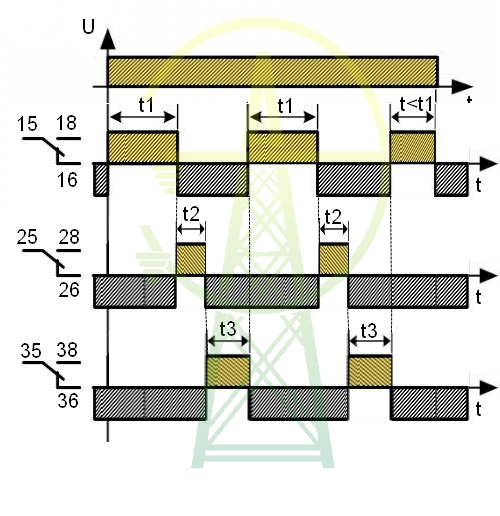

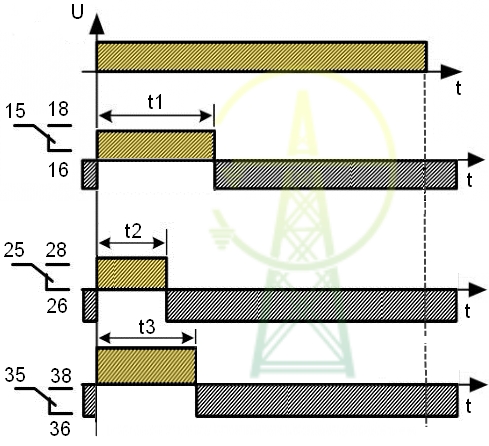

Возможные из многочисленных вариантов временных диаграмм представлены на нижеприведённых рисунках.



  или
и всевозможные другие комбинации   .

ВНИМАНИЕ: Для изменения диапазона выдержки времени, и диаграммы работы реле необходимо выключить напряжение питания с его последующим включением!

 Более подробно о режимах эксплуатации, настройке и подключении данного реле времени трёх цепного  РВ3-22 ACDC24В/AC230В можно ознакомиться в паспорте на данное изделие.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВ3-22

Параметр

Ед.изм.

РВ3-22 ACDC24В/AC230В

Напряжение питания

В

АСDC24/AC230±10%

Диапазоны выдержек времени



1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-10ч, 3-30ч

Погрешность установки выдержки времени, не более

%

10

Погрешность отсчёта выдержки времени, не более

%

2

Время готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Диаграмма работы



1, 2, цикл + мк

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)

А

5

Максимальное коммутируемое напряжение

В

400

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

1250/150

Максимальное напряжение между цепями питания  и контактами реле

В

АС2000 (50Гц - 1 мин)

Потребляемая мощность

ВА

2

Механическая износостойкость, не менее

циклов

10x106

Электрическая износостойкость, не менее

циклов

10000

Количество и тип контактов



3 переключающие группы

Диапазон рабочих температур (по исполнениям)

0C

-25…+55 (УХЛ4)

-40...+55 (УХЛ2)

Температура хранения

0C

-40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69



УХЛ4 или УХЛ2

Степень защиты по корпусу/по клеммам



IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 (при 250С)

Высота над уровнем моря

м

2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

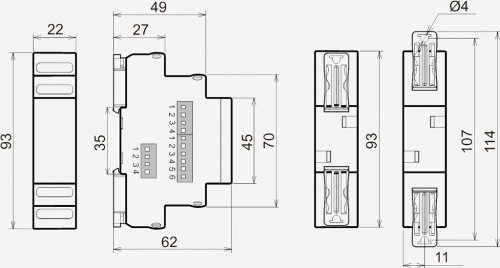

Габаритные размеры

мм

22х93х62

Масса

кг

0,095
