CP-730 10А/3x(50-450)V+N реле (датчик) напряжения

CP-730 10А/3x(50-450)V+N реле (датчик) напряжения
CP-730 10А/3x(50-450)V+N реле (датчик) напряжения
  СР-730 по своим функциональным характеристикам можно (что мы и сделали) отнести к реле контроля фаз с раздельной установкой верхнего U2 и нижнего U1 пороговых значений контролируемого напряжения и отсутствия контроля порядка чередования фаз. При просадке (превышении) напряжения на любой из фаз, реле воспринимает данную ситуацию как аварийную и производит переключение контактов исполнительного реле.

3 066 руб

Артикул EA04.009.004
Бренд Евроавтоматика (EA)
Применение (PDF) Загрузить

Датчики напряжения CP-730 предназначены для непрерывного контроля величины напряжения в сети переменного тока в трехфазной сети и защиты электроустановок, электроприборов и т.п. путем отключения напряжения питания при выходе его за установленные пределы. СР-730 защищает также электроустановки при обрыве нулевого провода. Датчик включен, если контролируемое напряжение находится в требуемом диапазоне. Диапазон (верхнее и нижнее значение) устанавливаетя с помощью потенциометров, расположенных на передней панели. При циклической нестабильности питания (выход напряжения питания за установленные пределы от 10 и более раз в течение минуты) датчик отключает питание от потребителя на 10 минут. Включение датчика происходит автоматически, после восстановления в сети нормального напряжения.

Описание

  Помимо указанных выше функций данного реле, к его достоинствам следует отнести контроль за нестабильностью (выше-ниже установленного значения) питающего сетевого напряжения от 10 и более раз в течении 1 минуты. При возникновении этой ситуации реле отключает потребителя на 10 минут с последующим повторным контролем при подключении. Также данное реле имеет аналогичную для реле контроля фаз регулировку по задержке времени отключения (от 0,5 до 10 секунд) при понижении входного напряжения, что необходимо для пуска энергоемких электроустановок. Более подробную информацию Вы сможете получить ознакомившись с "Руководством по эксплуатации " на данное реле.
  Сравнить данное реле с другими приборами указанной серии реле можно по параметрам сводной таблицы данных.

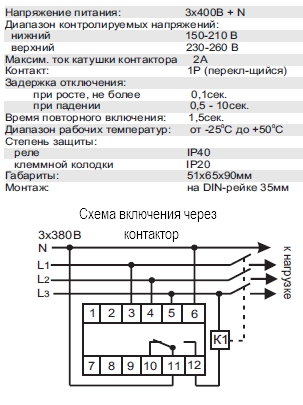

Основные технические параметры и схема включения представлены ниже:
СР-730 реле контроля фаз
