CP-734 3х8А/3x(50-450)V+N реле (датчик) напряжения

CP-734 3х8А/3x(50-450)V+N реле (датчик) напряжения
CP-734 3х8А/3x(50-450)V+N реле (датчик) напряжения
  Реле CP-734 во многом схоже с изделием CP-733, за исключением того, что при снижении порогового значения по-фазных входных напряжений ниже ПДЗ, у данного реле происходит размыкание контакта исполнительного реле на соответствующем выходе. Таким образом, реле контроля напряжения CP-734, контролируя падение входного напряжения в пределах установленного значения, потенциометром на панели прибора, выдает сигнал в схему автоматики разрывом цепи. Напоминаем, что у СР-734 отключение (размыкание) происходит лишь одной контактной группы, именно на той фазе, где произошло снижение напряжения, а не сигналом (командой) на общее отключение потребителя. Контроль за порядком чередования фаз отсутствует.

3 672 руб

Артикул EA04.009.007
Бренд Евроавтоматика (EA)
Применение (PDF) Загрузить

Назначение: Датчики напряжения CP-734 предназначены для непрерывного контроля величины напряжения и защиты электрооборудования или выдачи сигнала управления в схему сигнализации при понижении напряжения значения ниже установленного. Датчик имеет 3 независимых выхода для каждой фазы.

Описание

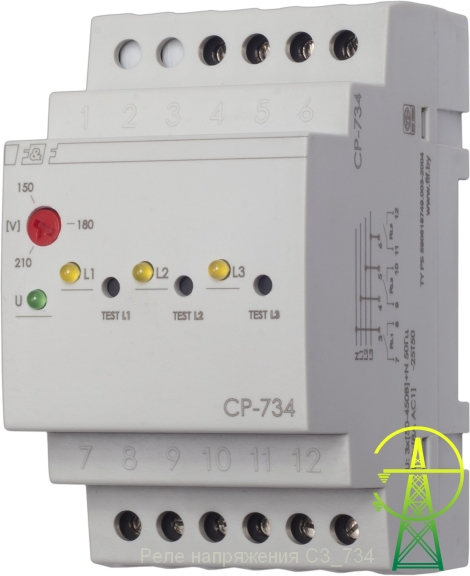

  Реле СР-734 предназначено для непрерывного контроля за ПДЗ напряжения трёх фазной сети и выдачу сигнала в систему автоматики при его снижении, причём независимо по каждой из фаз, т.о. реле имеет три независимых выхода. С помощью потенциометра на передней панели устанавливается нижнее предельно допустимое значения (ПДЗ) входного напряжения. Здесь же расположены три тестовые кнопки для по-фазного контроля за работоспособностью прибора.
  Обращаем Ваше внимание на то, что если контролируемое напряжение на всех фазах в пределах нормы, то контакты  всех трех исполнительных реле данного изделия будут замкнуты. При снятии напряжения или нажатии по тестовым кнопкам TEST L1, TEST L2  или TEST L3 происходит размыкание соответствующего контакта (выхода) о чём свидетельствует прекращение свечения соответствующего желтого светодиода L1, L2 или L3.
  Более подробную информацию можно получить из  "Руководство по эксплуатации"  на данный прибор или сравнить по параметрам в сводной таблице реле (датчиков) напряжения серии СР.

Технические характеристика, схема включения и таблица нагрузочных мощностей реле CP-734 представлена ниже.
CP-734 реле контроля напряжения
