УЗМ-16 УХЛ4 Umin 160-210В, Umax - 230-280В устройство защиты многофункциональное

 УЗМ-16 УХЛ4 Umin 160-210В, Umax - 230-280В устройство защиты многофункциональное
 УЗМ-16 УХЛ4 Umin 160-210В, Umax - 230-280В устройство защиты многофункциональное
 УЗМ-16 УХЛ4 Umin 160-210В, Umax - 230-280В устройство защиты многофункциональное
 УЗМ-16 УХЛ4 Umin 160-210В, Umax - 230-280В устройство защиты многофункциональное
 УЗМ-16 УХЛ4 Umin 160-210В, Umax - 230-280В устройство защиты многофункциональное
  Устройство защиты УЗМ-16 используется для защиты однофазных потребителей от недопустимых значений входного напряжения, как на превышенное, так и на пониженное значение. Основные отличительные особенности:

· Номинальный ток выходного контакта 16А;
· Коммутация контактов реле происходит во время перехода сетевого напряжения через ноль;
· Двух пороговая защита от значения превышения напряжения /(задержка срабатывания): > 265В/(0,2с) и >300В/(20мс)
· Двух пороговая защита от значения снижения напряжения /(задержка срабатывания): < 170В/(10с) и <130В/(100мс)
· Встроенная варисторная защита от импульсных помех сетевого напряжения
· Фиксированная программируемая задержка повторного включения - 10 секунд или 6 минут
· Сохраняет работоспособность в широком диапазоне напряжения питания – 0...440В.

1 700 руб

Артикул 4640016931910
Бренд Меандр (MEA)
Применение (PDF) Загрузить

Описание

Устройство защиты многофункциональное, УЗМ-16 предназначено для отключения оборудования при снижении или повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и прочих потребителей), от разрушающего воздействия импульсных скачков напряжения, которые вызваны срабатыванием близко расположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов.  Этим достигается предотвращение выхода оборудования из строя и возможное возгорание, с последующим пожаром.

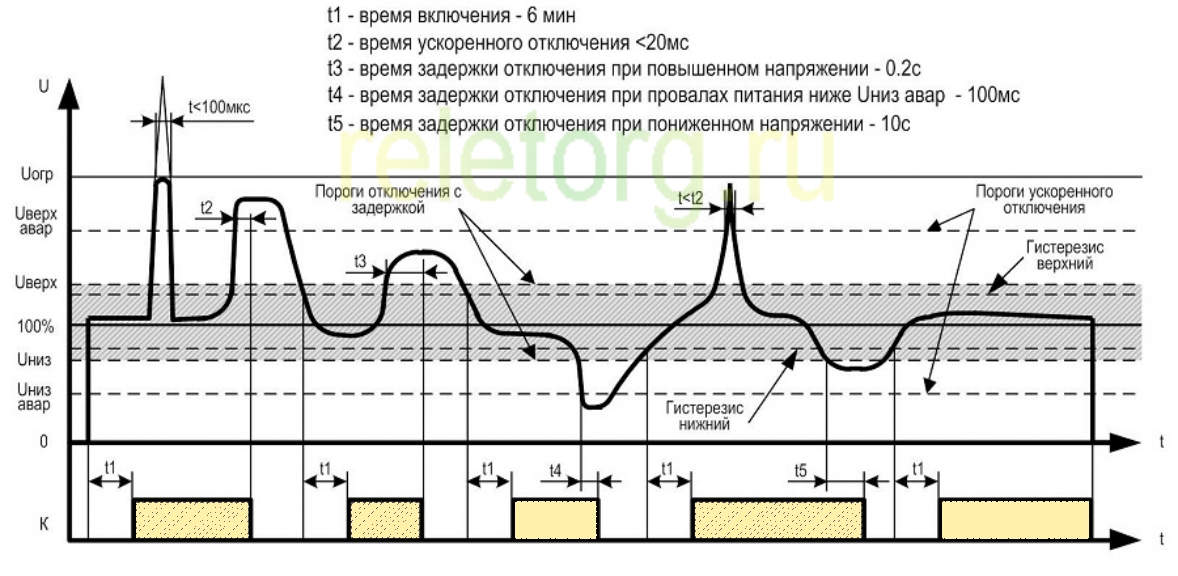

Временная диаграмма работы данного реле напряжения даст понимание о временах включения и отключения устройства, вызванное превышением или падением входного напряжения, с последующим автоматическим возвратом во включенное состояние, при восстановлении заданного уровня напряжения.

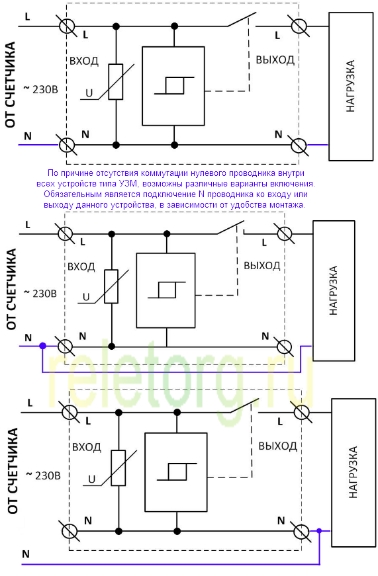

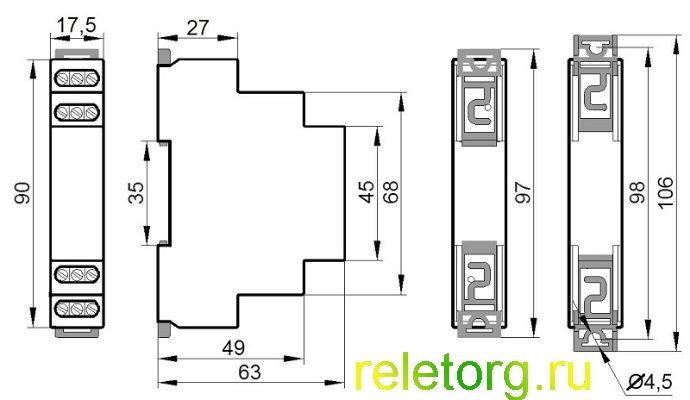

Основные технические параметры представлены в приведённой ниже таблице, а рекомендованные производителем схемы включения и габаритные размеры изделия представлены на рисунках.

Более полную информацию об алгоритме работы Вы сможете получить, изучив паспорт(руководство пользователя) на данное устройство.



Таблица 1. Основные технические параметры.

Параметр

Ед. измерения

Значение

Максимальная энергия поглощения (одиночный импульс 10/1000мкс)

Дж

42

Максимальный ток поглощения (повторяющиеся импульсы 8/20мкс)

А

1750

Время срабатывания варисторной защиты

нс

<25

Регулируемый верхний порог отключения нагрузки Uмакс. Задержка срабатывания, t3=0.2с

В

240, 250, 255, 260, 265, 270, 275, 280, 285, 290

Верхний порог отключения нагрузки. Задержка срабатывания t2=20мс

В

300 ± 15

Регулируемый нижний порог отключения нагрузки Uмин. Задержка срабатывания, t4=10с

В

210, 200, 190, 180, 170, 160, 150, 140, 130, 120

Нижний порог ускоренного отключения нагрузки. Задержка срабатывания t2=100мс

В

100 ± 10

Напряжение возврата верхнего и нижнего порога от установленного значения, (гистерезис)

%

2

Номинальное напряжение питания

В

230

Частота напряжения питания

Гц

50 / 60

Максимальное напряжение питания

В

400

Электроэрозионная стойкость контактов, не менее

циклов

100000

Номинальный ток нагрузки

А

16

Максимальная коммутируемая мощность

Вт

4000

Задержка включения (повторного включения) - выбирается пользователем, (при поставке по умолчанию - t1 10с)

с

10с или 6 мин

Габаритные размеры

мм

17.5 х 90 х 63

Степень защиты реле по корпусу / по клеммам



IP40 / IP20

Рабочая температура

°С

-25...+55

Температура хранения

°С

-40...+70

Гарантийный срок эксплуатации

месяц

24

Рабочее положение в пространстве



Произволь-ное

Срок службы, не менее

лет

10
