УЗМ-51МД УХЛ4 Umin 90-200V, Umax - 230-280V с дополнительной защитой от электрической дуги в цепи. Новинка

 УЗМ-51МД УХЛ4 Umin 90-200V, Umax - 230-280V с дополнительной защитой от электрической дуги в цепи.
 УЗМ-51МД УХЛ4 Umin 90-200V, Umax - 230-280V с дополнительной защитой от электрической дуги в цепи.
 УЗМ-51МД УХЛ4 Umin 90-200V, Umax - 230-280V с дополнительной защитой от электрической дуги в цепи.
 УЗМ-51МД УХЛ4 Umin 90-200V, Umax - 230-280V с дополнительной защитой от электрической дуги в цепи.

Устройство защиты от электрической дуги (в том числе искр плохого контакта) различного рода происхождения УЗМ-51МД AC230V (и это её основное назначение!) дополнительно контролирует подключённую электроустановку от повышенного и пониженного значений напряжения.

·          Защита от опасного искрения в электропроводке различного происхождения и дугового разряда;

·          Двух пороговая защита от повышенного напряжения;

·          Двух пороговая защита от пониженного напряжения;

·          Встроенная варисторная защита от импульсных скачков сетевого напряжения;

·          Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В. Подробнее…

Пожар в квартире

2 600 руб

Артикул 4640016938285
Бренд Меандр (MEA)
Применение (PDF) Загрузить

Описание

Данные устройства были созданы на базе хорошо зарекомендовавших себя по потребительским качествам, надежности и эксплуатационным характеристикам устройств УЗМ-51М АС230V. Основное отличие от указанного прибора, заключается в добавление функции контроля электрической дуги. В различных источниках информации, данную функцию определяют как «Устройство защиты от искрения (УЗИс), Устройство защиты от дуговых разрядов (УЗДР), в иностранной литературе Arc Fault circuit interrupter (AFCI) или Arc Fault device detector (AFDD)» (редакция производителя ЭТК «Меандр»). В нашем понимании, наиболее точно функция прибора УЗМ-51МД отображена в последнем названии, то есть «детектор дуговой неисправности устройства» или «детектор электрической дуги».

Итак,  УЗМ-51МД (в дальнейшем – устройство защиты от искрения – УЗИс, придерживаясь принятой производителем аббревиатуры) предназначено для обнаружения дуговых явлений (в т.ч. и искрений) в электропроводке, различного рода происхождения. Кроме этого, прибор способен  отключить оборудования при снижении или повышении сетевого напряжения в однофазных сетях из допустимых значений.

Здесь особенно хочу акцентировать внимание наших читателей, и сообщить, что процесс создания данного прибора был довольно длительный и кропотливый. От первой модели, до поставляемой в настоящее время, а если точно, то это до 10-й версии прошивки, обозначаемой как V10 на корпусе изделия, прошло более 2-х лет!  Необходимо признать, что каждая последующая модификация прибора, существенно улучшала потребительские свойства данного изделия (проводились и осуществлялись производителем различные доработки, обмены и другие программы в процессе развития данного УЗИс). Однозначно можно констатировать, что в настоящее время учтены все потребительские замечания, и прибор на протяжении полугодовой программы выпуска не вызвал нареканий в работе со стороны потребителей. Ниже представлено видео, с тестированием данного прибора

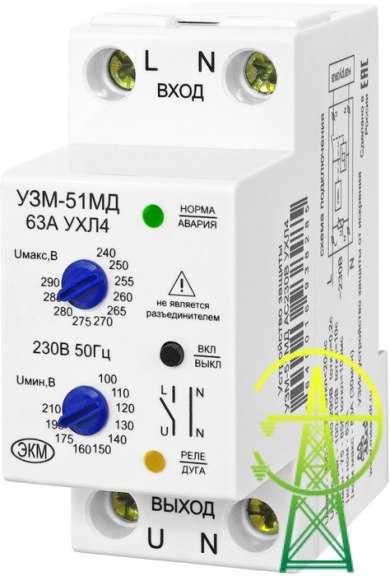

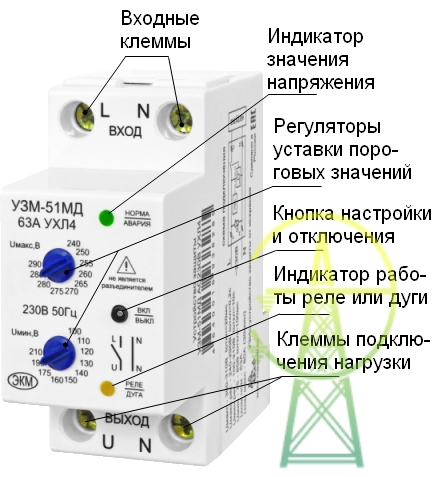

и его внешний вид




Дополнительно, прибор, как и устройство защиты от повышенного и пониженного напряжения УЗМ-51М, на основе которого он разработан, защищает подключённое к нему оборудование (в квартире, офисе и прочих однофазных сетях) от разрушающего воздействия импульсных скачков напряжения. Данные всплески (или провалы) могут быть вызваны срабатыванием близко расположенных, и подключённых к этой же сети электродвигателей, магнитных пускателей или мощных электромагнитов, тем самым предотвращая выход оборудования из строя. Устройство представляет собой реле контроля напряжения с мощным бистабильным реле на выходе, дополненное варисторной защитой и совмещенное с детектором электрической дуги.

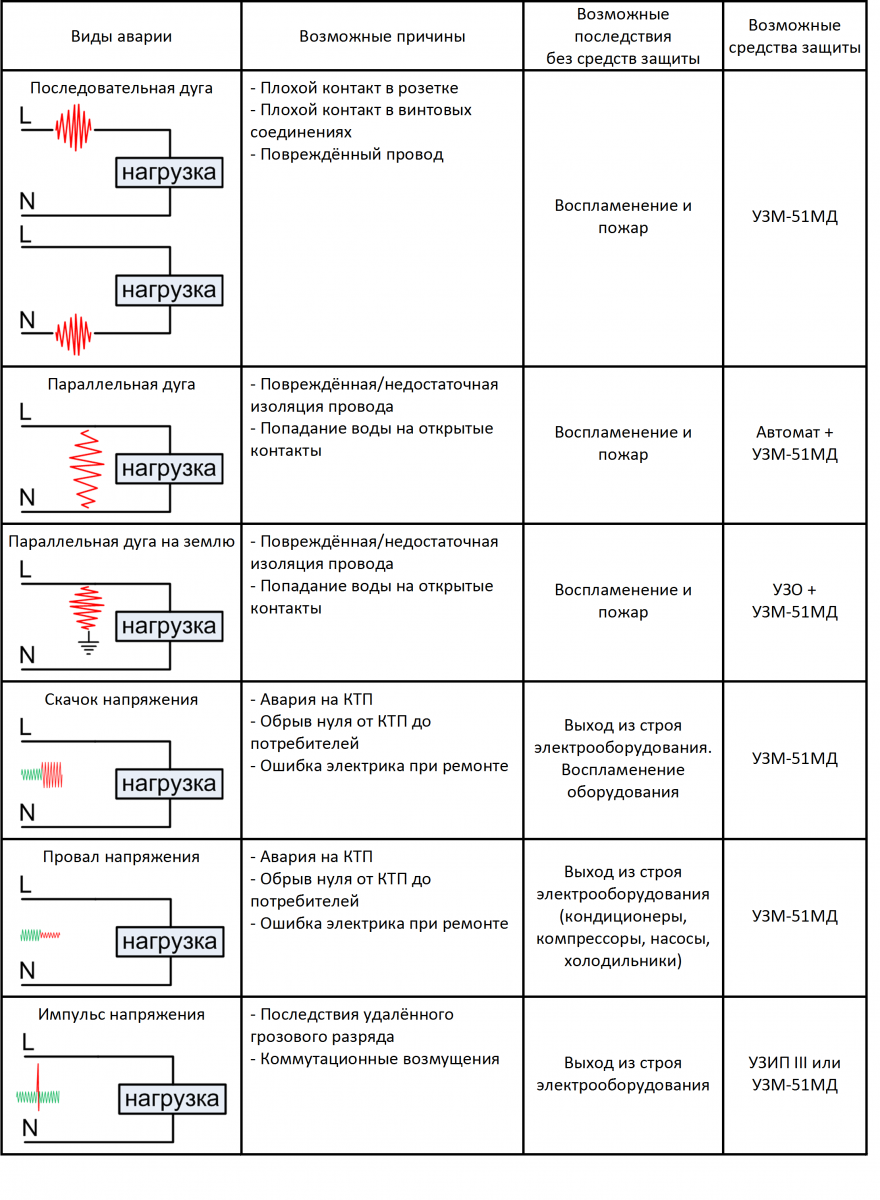

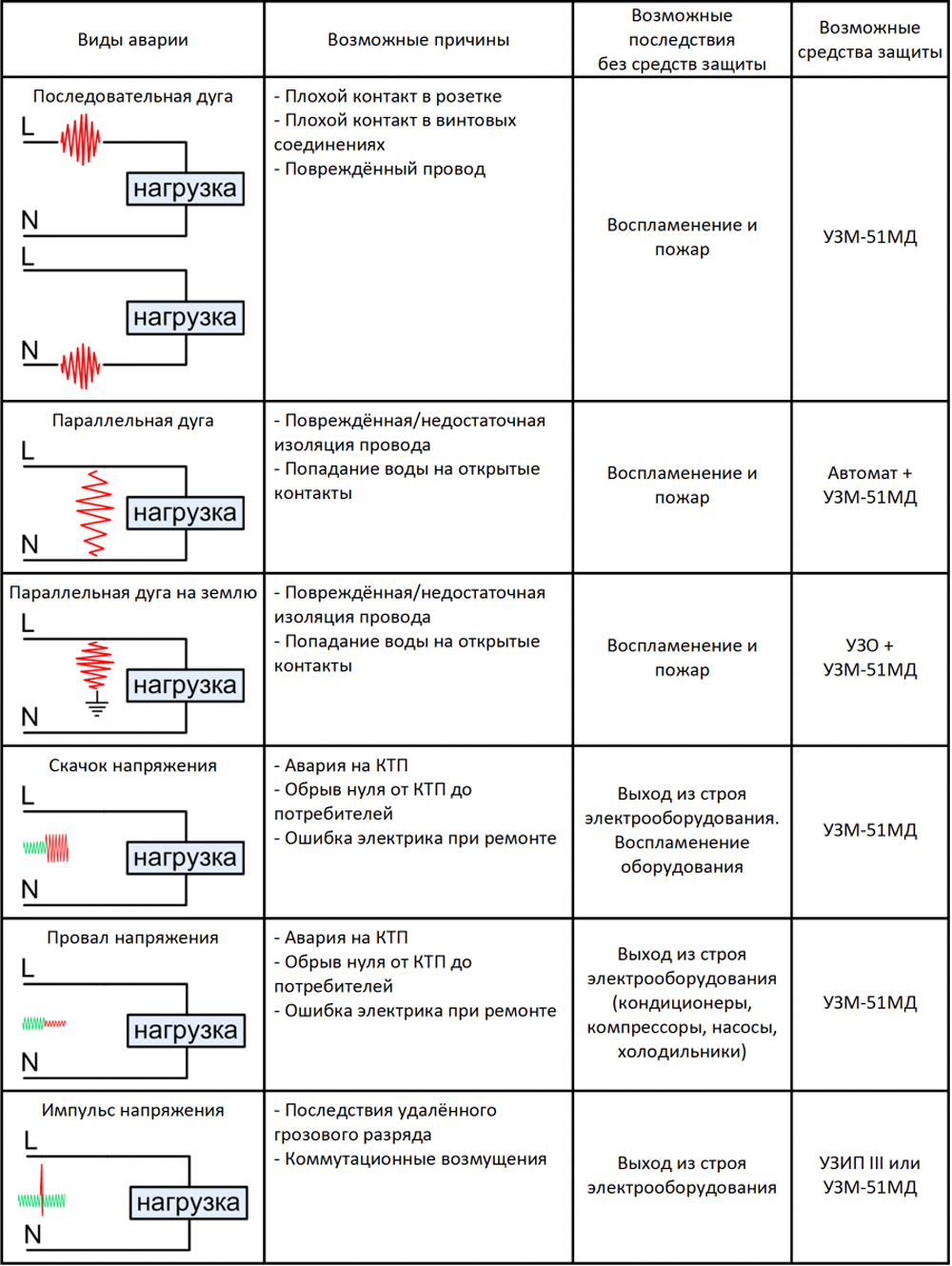

В представленных ниже таблицах показаны основные виды аварий электрических сетей и приборы защиты, которые должны


произвести защиту в конкретных случаях аварий.

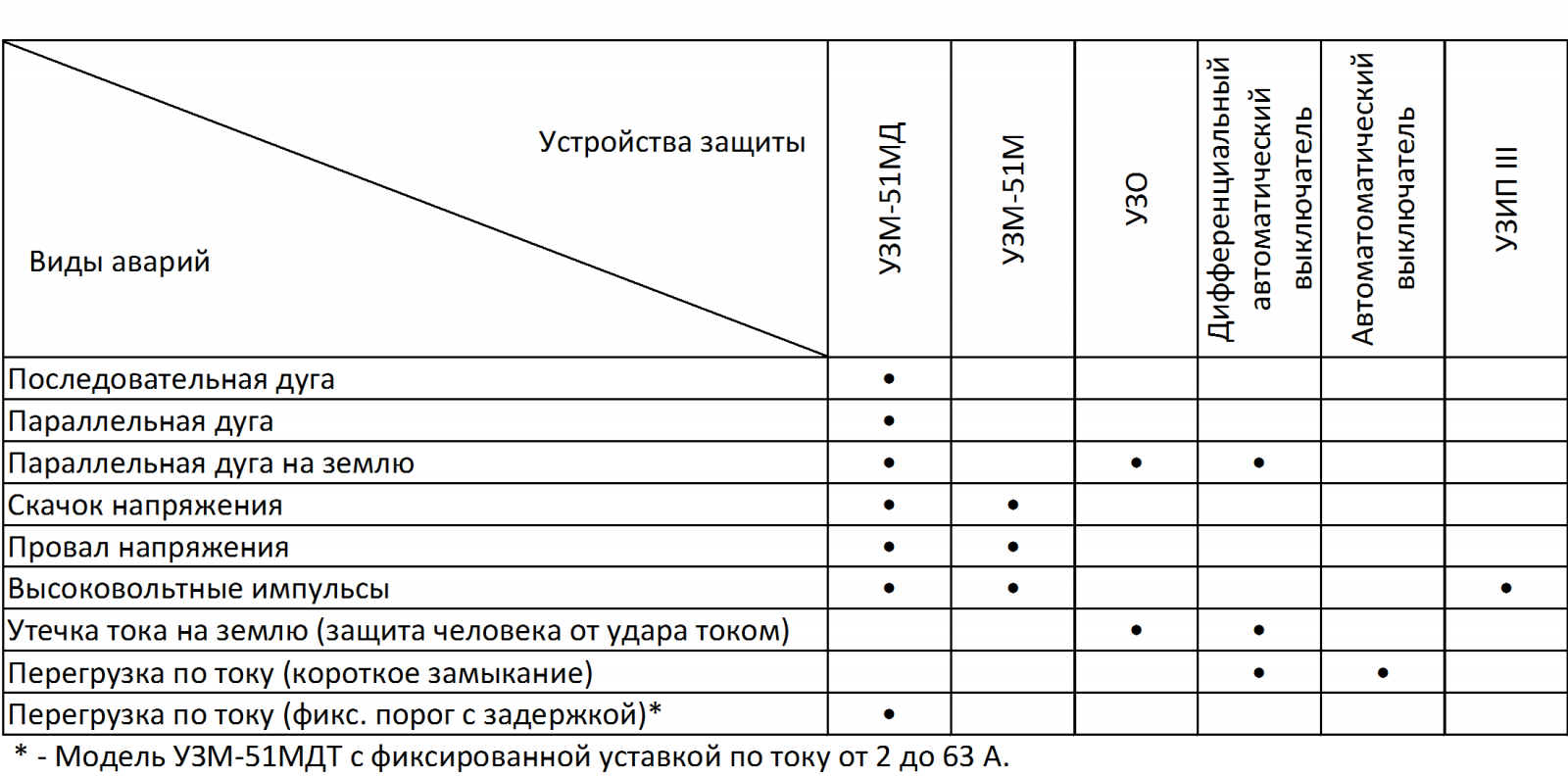

Далее мы предлагаем сравнительную оценку в виде таблицы функциональных возможностей различных приборов отечественного и импортного производства. Здесь нет сравнения по экономическим показателям, но он, онозначно, будет не в пользу импортных изделий.


 Модульные устройства защиты от искрения на рынках Европы и России - функции и виды обнаруживаемых аварий.

Функции и виды обнаруживаемых аварий

Устройства защиты

УЗМ - 51МД МЕАНДР

УЗМ - 50МД МЕАНДР

AFDD LISA Schrack Technik

AFDD
Eaton

5SM6 Siemens

iARC A9FDD225 Schneider Electric

Последовательная дуга

*

*

*

*

*

*

Параллельная дуга

*

*

*

*

*

*

Параллельная дуга на землю

*

*

*

*

*

*

Скачок напряжения

240 - 290В

265В

*

*

*

400В

Провал напряжения

100 - 210В

165В

*

*

*

*

Подавление высоковольтных импульсов

*

*









Утечка тока на землю (защита человека от удара током)





*

*

*1)



Перегрузка по току (короткое замыкание)





*

*

*1)



Повторное включение с памятью аварии

*

*









Номинальный ток нагрузки в амперах

63

65

10-402)

10-402)

16/401)

25

Количество занимаемых модулей

2

2

32)

3

2/31)

2

1) - зависит от модификации прибора и подключенного в пару с ним устройства.
2) - зависит от модификации прибора.



Некоторые аспекты в работе и настройке устройства защиты от искрения (УЗИс).

  ВНИМАНИЕ: Не заменяют другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ.

После подачи напряжения питания устройство выдерживает время готовности (около 5 секунд) при этом индикация не работает, затем, если напряжение находится в допустимых пределах, зелёный светодиод "норма" начинает мигать, указывая на отсчёт установленной задержки включения (10с или 6мин). По истечении времени включения, если напряжение находится в допустимых пределах, нагрузка подключается к сети и загорается жёлтый светодиод "реле" и зелёный светодиод "норма". Возможно ускоренное включение нагрузки вручную путём нажатия кнопки. После отключения устройства при скачках или провалах напряжения, включение реле происходит автоматически при восстановлении сетевого напряжения через установленное время включения.

При обнаружении искрения в сети, реле отключает нагрузку, загораются красные светодиоды "дуга" и "авария". Через 30с производится попытка повторного (т.е. 2-го) включения с задержкой 10с или 6мин (в зависимости от выбранных пользователем настроек). Красные светодиоды гаснут, зелёный светодиод "норма" сначала мигает, а после включения – светится постоянно. Включается реле и светодиод "реле". Если в течении 20 минут после включения повторно обнаружено искрение в сети, то производится отключение нагрузки на 4 минуты. Время последующего (3-го по счёту) включения через установленную пользователем задержку, а именно 10с или 6мин. Если в течение следующих 20 минут снова будет обнаружено искрение в сети, то устройство отключается и более не включается, до нажатия кнопки или отключения напряжения.

Если повторное обнаружение искрения в сети происходит через время, более чем 20 минут, то считается, что это первое обнаружение дуги (см. предыдущий абзац) с соответствующим алгоритмом работы и повторных включений.

При попытке ручного включения при входном напряжении выходящим за установленные пороги устройство не позволит подать питание на нагрузку.

В рабочем режиме устройство контролирует напряжение питающей сети. При появлении в сети высоковольтных импульсов напряжения встроенный варистор шунтирует их до величины безопасной для оборудования.

Двухцветная индикация работает в различных режимах:

Состояние

"норма"/"авария"

"реле"/"дуга"

Примечание

Напряжение в норме, идёт отсчёт времени включения

зелёный мигает  с периодичностью 1с

-

по окончании времени задержки реле включается

Напряжение в норме

зелёный

жёлтый

реле включено

Напряжение в норме

зелёный

жёлтый и мигающий оранжевый

Обнаружены признаки искрения

Авария по дуге

красный

красный

обнаружено искрение, произошло отключение реле

Авария по напряжению

красный мигает (период 2с)

-

напряжение больше или меньше нормы

Выключено вручную

зелёный/красный с периодичностью 1с

-

выключили вручную

Напряжение в зоне гистерезиса

зелёный часто мигает

-

приближение напряжения к порогу срабатывания

Выключение (отсчёт времени)

красный мигает с периодичностью 1с

жёлтый

по окончании времени задержки реле выключается






Если напряжение приближается к верхнему порогу отключения (гистерезис 5В) начинает мерцать красный индикатор, и при выходе напряжения за допустимые пределы, происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный постоянно горит. При возврате напряжения в норму, начинается отсчёт выдержки времени повторного включения, при этом зелёный индикатор начинает мигать (если во время отсчёта времени произойдёт выход напряжения за допустимые пределы, время повторного включения сбрасывается). После окончания отсчёта времени нагрузка подключается к сети питающего напряжения автоматически.

Если напряжение приближается к нижнему порогу отключения (гистерезис 5В), начинает мерцать зелёный индикатор и при выходе напряжения за допустимые пределы начинается отсчёт времени задержки отключения, при этом красный индикатор начинает мигать. После окончания отсчёта времени, происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный загорается каждые 2 секунды. При возврате напряжения в норму, начинается отсчёт выдержки времени включения, при этом зелёный индикатор начинает мигать (если во время отсчёта времени снова произойдёт выход напряжения за допустимые пределы, отсчёт времени сбрасывается). После окончания отсчёта установленного времени, нагрузка подключается к сети питающего напряжения автоматически.

Если принудительно отключили нагрузку от сети нажатием кнопки «ТЕСТ», то двухцветная индикация указывает на это, поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ТЕСТ» возвращает изделие в рабочий режим.

ВНИМАНИЕ: Если отключили нагрузку кнопкой «ТЕСТ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ТЕСТ» (удерживать 2 секунды).

Пользователь самостоятельно может изменить задержку времени включения (10с или 6мин) для этого:
- Вручную кнопкой «ТЕСТ» выключить внутреннее реле.
- Затем нажать и удерживать кнопку «ТЕСТ» (индикатор «норма-авария» приэтом погаснет) до тех пор пока индикатор не начнёт мигать. Если индикатор мигает зелёным цветом, то время t1 (задержки повторного включения) установлено 10 секунд, если красным - то время t1 установлено 6 минут.
- Отпустить кнопку «ТЕСТ».
- Нажать кнопку «ТЕСТ» ещё раз для перехода в рабочий режим и включения реле.


 ВНИМАНИЕ:  При срабатывании устройства разрывается только фазный провод. Нулевой провод N проходит на сквозь для удобства монтажа и не коммутируется. Допускается подключение вывода N только с одной стороны (Например, при подключении к трёхфазной сети трёх УЗМ можно объединить нулевые выводы с одной стороны).

  Более подробно с принципом работы, настройкой и другими техническим характеристиками данного устройства можно ознакомиться, прочитав паспорт (руководство по эксплуатации) на данное устройство защиты.

 Технические характеристики изделия представлены в таблице.

Таблица рекомендованного сечения подключаемого провода

Ток, А

8

10

13

16

20

25

32

40

50

63

кВт

230В

1.8

2.3

3.0

3.7

4.6

5.8

7.4

9.2

11.5

14.5

мм2

медь

1.0

1.0

1.0

2.0

2.5

4.0

6.0

10.0

10.0

16.0

алюминий

2.5

2.5

2.5

2.5

4.0

6.0

10.0

16.0

16.0

25.0



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр

Ед.изм.

УЗМ-51МД

УЗМ-50МД

Параметры защиты

Минимальный обнаруживаемый ток искрения (дуги), не более

А

5,0

Уровень ограничения напряжения при токе помехи 100А, не более

кВ

1,2

Максимальная энергия поглощения встроенным варистором (одиночный импульс 10/1000мкс)

Дж

200

Максимальный ток поглощения  в строенным варистором,

одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс

А

8000/6000

Время срабатывания импульсной защиты

нс

<25

Порог отключения нагрузки при повышении напряжения, Uверх

В

240, 250, 255, 260, 265, 270, 275, 280, 285, 290

265

Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр.

В

300 ± 15

Порог отключения нагрузки при снижении напряжения, Uниз

В

210, 190, 175, 160, 150, 140, 130, 120, 110, 100

165

Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр

В

80± 10

Гистерезис возврата верхнего и нижнего порога от установленного значения

%

3

Питание

Номинальное напряжение питания

В

230

Частота напряжения питания

Гц

50

Максимальное напряжение питания

В

440

Потребляемая мощность, не более

ВА

1,5

Потребление электроэнергии, не более

Вт*ч

1,5

Коммутирующая способность контактов

Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь)

А

63

Номинальная мощность нагрузки (AC250В)

кВт

14,5

Максимальный ток нагрузки, (активная – АС1, 30мин)

А

80

Максимальная допустимая мощность нагрузки (АС 250В – АС1, 30мин)

кВт

20,0

Максимальный допустимый проходящий ток через контакты (5 мс)

А

4500

Технические данные

Задержка включения /повторного включения, выбирается пользователем



6мин/10с

Задержка ускоренного отключения по верхнему критическому порогу

мс

20

Задержка ускоренного отключения по нижнему критическому порогу

мс

100

Задержка отключения при повышении напряжения выше верхнего порога

с

0,2

Задержка отключения при снижении напряжения ниже нижнего порога

с

10

Сечение подключаемых проводников не менее

мм²

0,5-25 (20-4 AWG)

Габаритные размеры

мм

83х35х67

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Степень защиты реле по корпусу/по клеммам



IP40/IP0

Диапазон рабочих температур (по исполнениям)

°С

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения

°С

–40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ А1-А2)

Относительная влажность воздуха

%

до 80 (при 25º)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Масса, не более

кг

0,16

Срок службы, не менее

лет

10

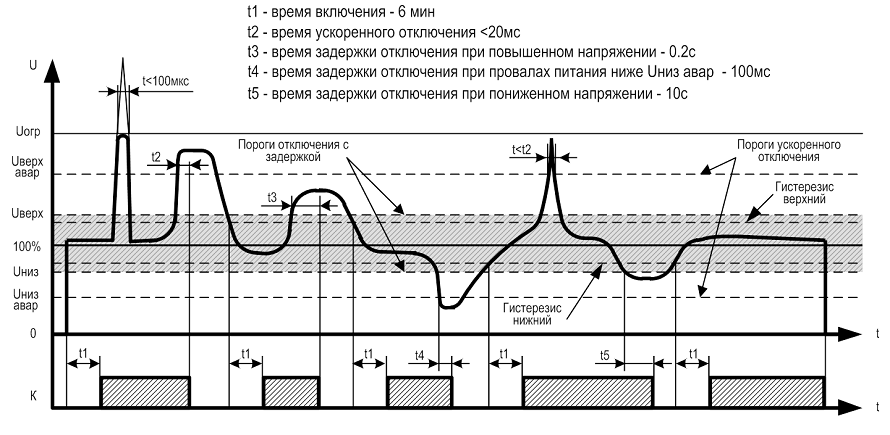

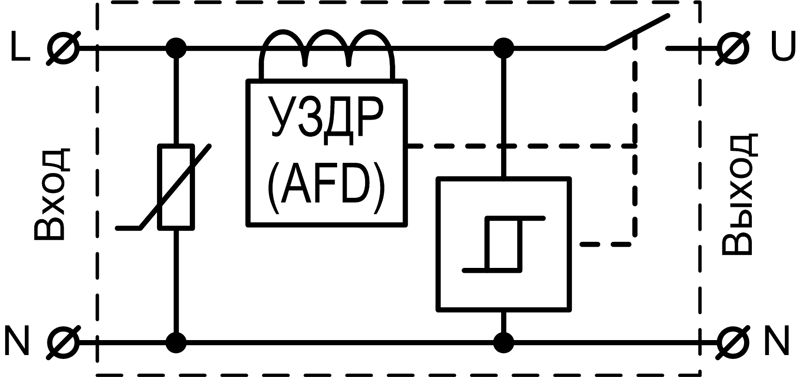

 Диаграмма работы и схема подключения представлены на рисунках ниже.



  Как уже сообщали выше, скорость срабатывания зависит от тока дуги (или её мощности), т.о. можно косвенно сопоставить величину тока по времени срабатывания.

Ток дуги, А

2.5

5.0

10

16

32

Время отключения, с

1.0

0.5

0.25

0.15

0.12
