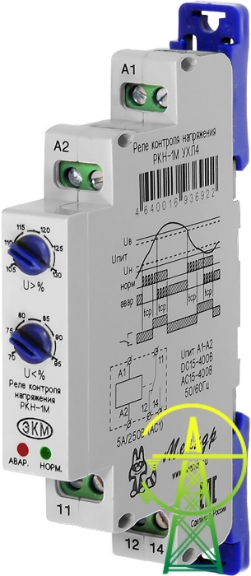

РКН-1М УХЛ4 реле контроля напряжения Новинка

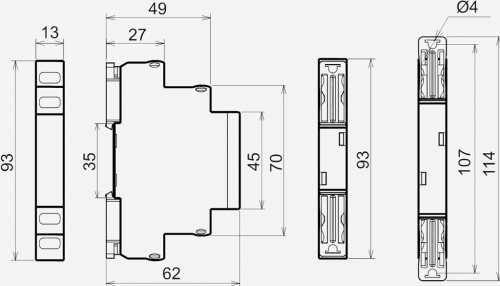

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения (шириной 13 мм) с передним присоединением проводников питания, контролируемых и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку, шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки (верхний и нижний) необходимо выдвинуть соответствующий замок, вверх или вниз относительно корпуса, до их фиксации. В выступающих частях замков предусмотрено винтовое крепление диаметром 4 мм.

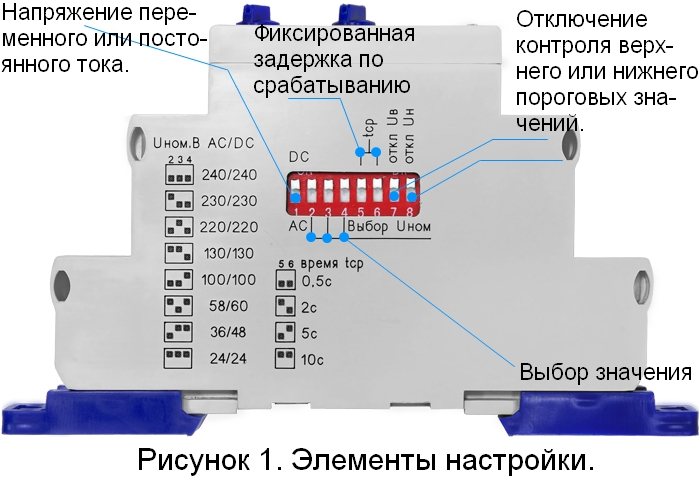

Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм². На лицевой панели расположены: поворотный переключатель верхнего порога срабатывания «U>%» и поворотный переключатель нижнего порога срабатывания «U<%» в процентном отношении к установленному номинальному напряжению U_n (оно же контролируемое и питания, определяется комбинационным положением dip- переключателей на правой боковой поверхности). Зелёный индикатор «норм.» и красный индикатор «авар.» производят индикацию, в соответствии с режимом работы выходного реле и его контактов. Конфигурирование (выбор) различных режимов работы осуществляется DIP- переключателями,  расположенными на боковой поверхности реле для выбора номинального напряжения питания (переключатели 2-4), задержки срабатывания (переключатели 5-6) и диаграммы работы (переключатели 7-8, которые определяют возможность отключения по тому или иному пороговому значению). Переключатель 1 определяет тип питающего напряжения - постоянное (DC) или переменное (AC), более корректно применять понятие тока постоянный/переменный.

В реле реализованы три режима работы:

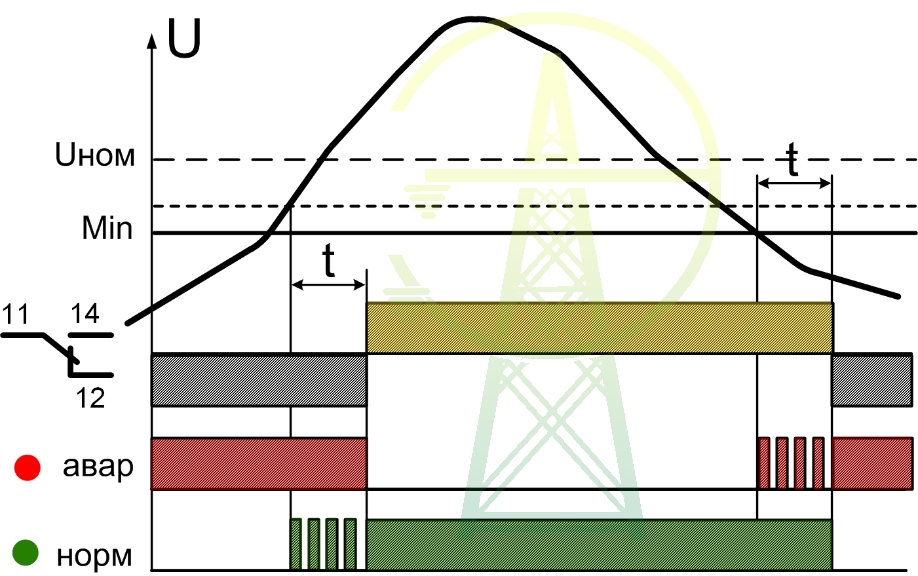

·        режим «реле минимального напряжения» (контроль только по нижнему порогу),

,

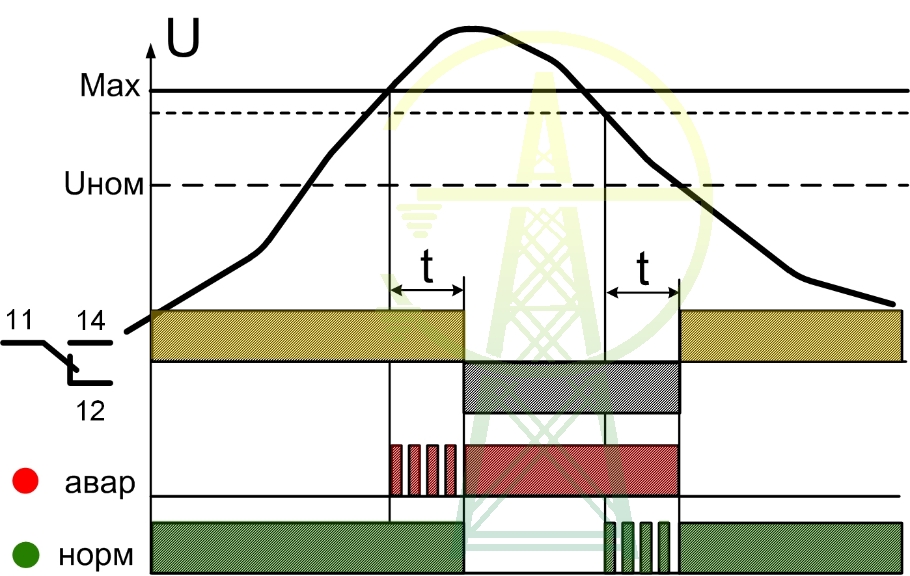

·        режим «реле максимального напряжения» (контроль только по верхнему порогу)

,

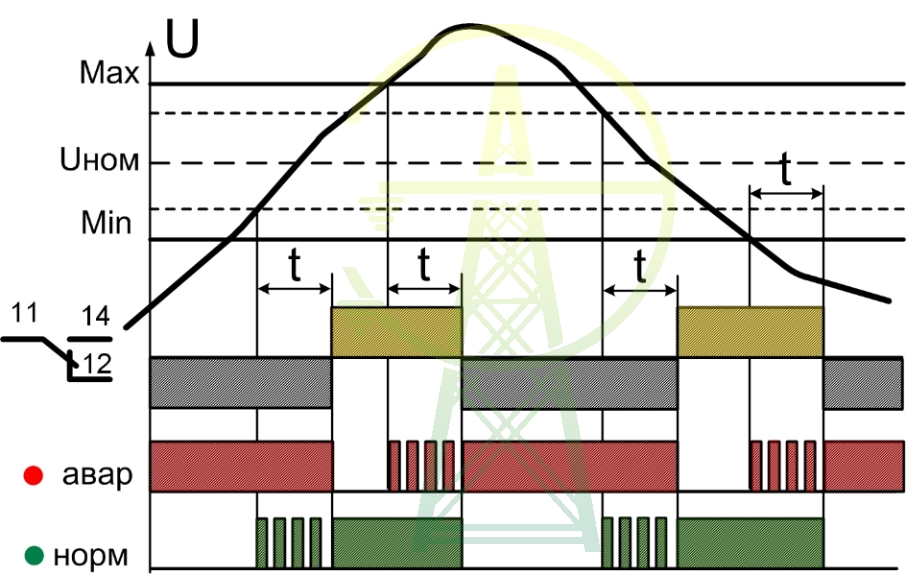

·        режим работы «окном» (контроль напряжения по верхнему и нижнему порогам)

.

При подаче питания на реле, если напряжение сети находится в установленном диапазоне, встроенное реле включается (замыкаются контакты 11-14) после отсчёта задержки срабатывания и загорается зелёный индикатор «норм». Если напряжение сети отклонилось от установленных значений, встроенное реле выключается по окончании отсчёта времени задержки срабатывания (контакты 11-12 замыкаются), и загорается красный индикатор «авария». Во время отсчёта выдержки времени (перед отключением) будет гореть зелёный индикатор «норма», а красный индикатор «авария» будет мигать, или наоборот – перед включением.

Когда контролируемое напряжение возвращается в норму, реле включается после отсчёта установленной фиксированной задержки срабатывания (dip-переключатели 5-6).

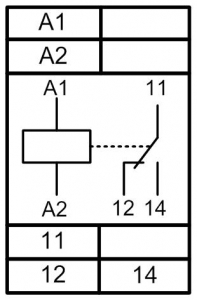

    Напряжение питания подаётся на клеммы «А1» и «А2», а исполнительные контакты управления внешним коммутационным аппаратом (контактором или магнитным пускателем) на контакты 11, 12 и 14, согласно нижеприведённой схеме включения реле.

Внимание! В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное) состояние контактов восстанавливается!

Более подробно о режимах эксплуатации, настройке и подключении данного реле контроля однофазного напряжения можно ознакомиться в паспорте на данное реле РКН-1М и приведённой ниже таблице.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКН-1М

Гарантийный срок эксплуатации изделия 24 месяца с момента приобретения изделия.
