РТН-2 регистратор тока и напряжения Новинка

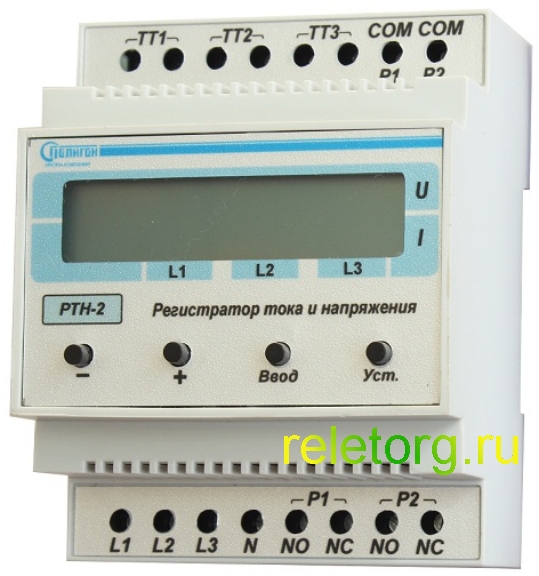

РТН-2  регистратор тока и напряжения
РТН-2  регистратор тока и напряжения
РТН-2  регистратор тока и напряжения
РТН-2  регистратор тока и напряжения
РТН-2  регистратор тока и напряжения

Регистратор РТН-2 микропроцессорный прибор, предназначен для измерения напряжения и тока в трехфазной сети переменного тока 220/380 В, 50 Гц. Производит:

отображение текущих значений токов и напряжений на ЖКИ индикаторе;

запись в энергонезависимую память событий (токов перегрузки и значения напряжения, выходящего за установленные пороги) по любой из фаз в трехфазной сети с привязкой к реальному времени;

отображение событий, записанных в энергонезависимую память на ЖКИ индикаторе.

В устройстве предусмотрено программирование следующих параметров и значений:

установки текущей даты;

верхнего и нижнего порогов напряжения, при превышении которых происходит фиксация их текущих значений с привязкой к реальному времени;

значения тока перегрузки;

номинальное значение трансформаторов тока.

Более подробная информация о приборе изложена в «Руководство по эксплуатации»Далее...


8 400 руб

Артикул PGS.00003991
Бренд Полигон Спб
Применение (PDF) Загрузить

Описание

Конструктивные особенности устройства.

Входными сигналами фазных напряжений для регистратора являются непосредственно напряжение трехфазной сети и токовый сигнал, снимаемый со вторичных обмоток трех трансформаторов тока. Питание регистратора осуществляется от контролируемой сети. Резервное питание регистратора осуществляется от внутреннего элемента для сохранения установленных параметров и значений зарегистрированных событий. Если во время эксплуатации при выключении питания сети происходит сброс установленного времени, то элемент необходимо заменить.



Регистратор обеспечивает программирование следующих параметров:

Uн – нижний порог напряжения – значение, при котором дальнейшее снижение питающего напряжения считается недопустимым и записывается как событие;

Uв – верхний порог напряжения – значение, при котором дальнейшее увеличение питающего напряжения считается недопустимым и записывается как событие;

Iв – верхний порог тока нагрузки – значение, при котором дальнейшее увеличение тока считается недопустимым и записывается как событие;

I1 – паспортное значение первичного тока трансформатора тока.

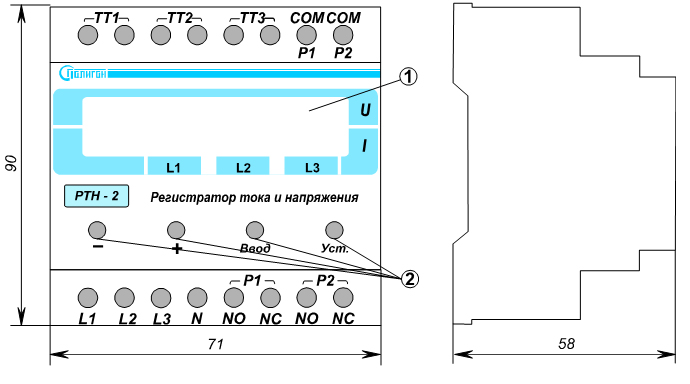

Регистратор тока и напряжения РТН-2 выполнен в корпусе для установки на DIN-рейку.

На лицевой панели блока находятся:

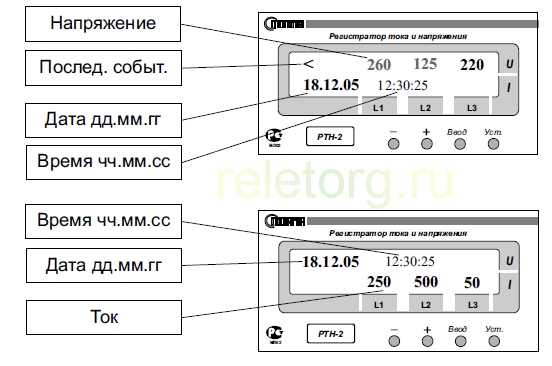

-двух строчный ЖКИ дисплей (см. данный рисунок);

-четыре кнопки для управления режимами работы регистратора «-», «+», «Просм.», «Уст.» (см. данный рисунок).



Для подключения блока в нижней его части находятся винтовые клеммники. Для измерения тока в регистраторе используются датчики тока на эффекте Холла. Для измерения напряжения используются прецизионные резистивные делители. Сигналы с датчиков тока и напряжения поступают на микропроцессор.

Микропроцессор производит обработку сигналов тока, напряжения и управляет работой таймера, преобразователя напряжения DC/DC и энергонезависимой памяти по специализированной программе.

Климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.Степень защиты корпуса IP 20 по стандарту EN 60529/IEC 529.

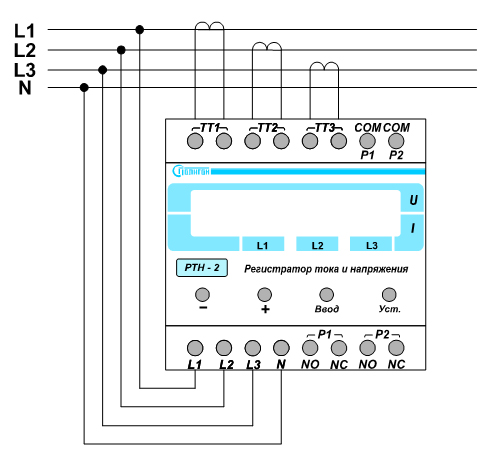

Стандартная схема включения представлена на данном изображении. Основные технические характеристики приведены в расположенной ниже таблице.

Более подробная информация о приборе, его настройке и режимах работы изложена в «Руководство по эксплуатации».

Сертификат соответствия Вы можете скачать по данной ссылке.





Технические характеристики

Параметр

Значение

Номинальное рабочее напряжение

220/380 В; 50 Гц

Верхний порог аварийного значения напряжения (фазного) «Uв»

min 230 В

max 264 В

Нижний порог аварийного значения напряжения (фазного) «Uн»

min 150 В

max 200 В

Регулировка порога срабатывания по току для номинального тока 5 А  «Iп»

min 0,5 А

max 400 А

Минимальная регистрируемая длительность импульса тока перегрузки

5 мс

Объем памяти

200 событий

Первичный ток трансформатора тока (А)

5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500А

Вторичный ток трансформатора тока (А)

Резервное питание: BAT CR2032RV-LF RENATA

1 шт

Габаритные размеры блока (ШхВхГ) мм

71 х 90 х 60 мм

Масса, не более

0.4  кг
