Терморегулятор terneo rk30 AC230V 30А, с датчиком DS18B20 Новинка

Терморегулятор terneo rk30 AC230V 30А, с датчиком DS18B20
Терморегулятор terneo rk30 AC230V 30А, с датчиком DS18B20
Терморегулятор terneo rk30 AC230V 30А, с датчиком DS18B20
Терморегулятор terneo rk30 AC230V 30А, с датчиком DS18B20

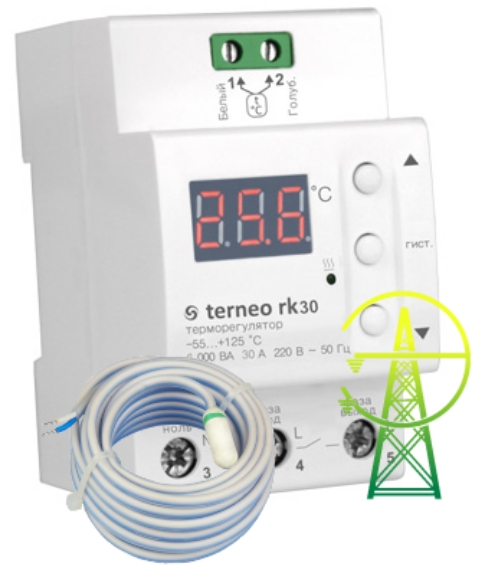

  Терморегулятор terneo rk30 (устройство дальнейшей модернизации terneo rk с увеличением нагрузочной способности выходного реле до 30А) предназначен для поддержания постоянной температуры контролируемой зоны в диапазоне от –55 до +125 °С, с индикацией её текущего значения. Датчик температуры входит в комплект поставки. Отличительной особенностью данного термореле от других аналогичных приборов, состоит в возможности использования различных типов датчиков температуры, как цифровых (DS18B20) так и аналоговых (терморезистор NTC), с возможностью сохранения определённого режима работоспособности даже без указанных датчиков!

2 860 руб

Артикул 00004019
Бренд RBUZ
Применение (PDF) Загрузить

Описание

Одноканальный терморегулятор с монтажом на 35-мм din-рейке и питанием от сети переменного тока АС220V. Данная модель является модернизацией базового терморегулятора  terneo rk, и завершающим вариантом  серии terneo rk. Единственное отличие которого, состоит в максимальной мощности коммутируемой нагрузки в 6000 ВА (или 30А по току в режиме AC1, что и отображается в обозначении линейки изделий:  terneo rk – 16А, terneo rk 20 – 20А и terneo rk 30 – 30А, соответственно). Основное назначение данного прибора состоит в автоматическом поддержании необходимой температуры путём подключения нагревательной электроустановки (с заданной точностью/гистерезисом  от 0,5 до 25°С). Из сказанного понятно, что без дополнительных схемотехнических решений, данное устройство не сможет подключить, например вентилятор или кондиционер, для решения задачи по снижению температуры контролируемого объекта, и способен контролировать работу только при нагреве.

Как было отмечено выше, данный прибор может работать как с цифровыми, так и с аналоговыми датчиками. Это свойство, возможность работы с различными типами датчиков (выбор из допустимых предустановленных вариантов в библиотеке значений есть у большинства только промышленных контроллеров), в бытовых устройствах, ранее другими производителями не предлагалось. Насколько это оправданно – не знаю, но нет строгой необходимости покупать именной такой тип датчика при выходе штатного из строя, а можно восстановить работоспособность из подходящего по характеристике термо сопротивления. Тут же сообщу, что цифровой DS18B20 – это специализированный полупроводниковый МС элемент фирмы Dallas Semiconductor (Maxim), и его аналога я пока не встречал. Имеется, как у всех моделей терморегуляторов terneo rk,  контроль над внутренней температурой блока управления. Превышение установленного значения в 80°С приводит к отключению устройства. На индикаторе будет отображаться «ПРГ» (перегрев) до тех пор, пока не будет нажата одна из кнопок для разблокировки устройства. Терморегулятор разблокируется в том случае, если температура внутри корпуса снизится до 60 °С.

 К достоинствам можно отнести следующие особенности:

-яркая индикация текущей температуры;

-простая и понятная инструкция по эксплуатации и настройке;

-термо защита от внутреннего перегрева (>80°С);

-очень понятный интерфейс (меню);

-продолжительная гарантия (до 5-ти лет!);

-достойный само затухающий пластик (с хорошим качеством лазерной гравировки);

-хорошая упаковка с многоцветной печатью.

Недостатки:

-датчик не предусматривает определенного способа крепления.

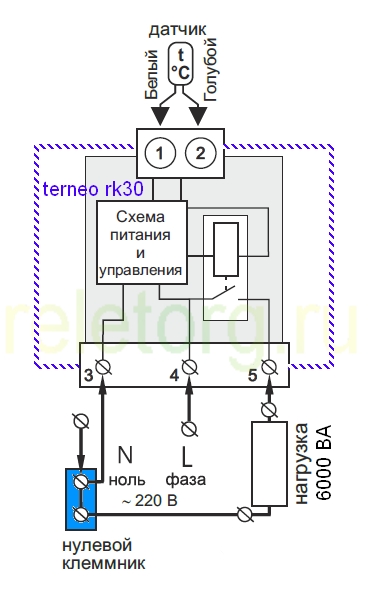

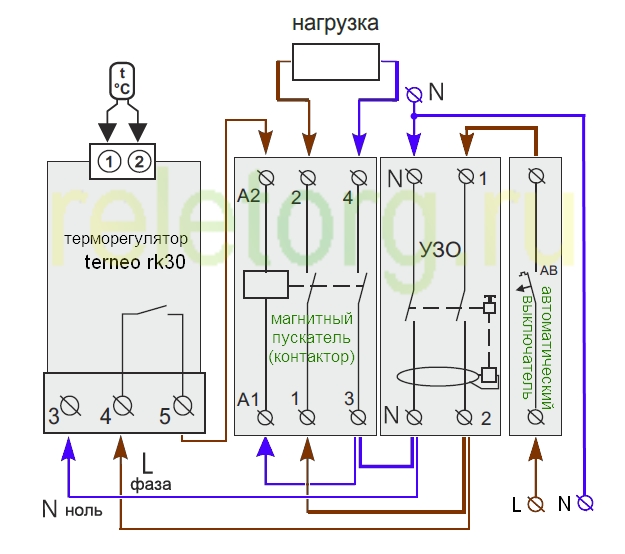

 Стандартная и схема включения нагрузки через контактор, представлены по данным ссылкам. Хотя, справедливости ради, стоит отметить, что приобретение terneo rk30 и подключение его через контактор оправдано в случаях отсутствия возможности приобретения terneo rk, terneo rk20  или наличия лишних денег. Элементы и процесс настройки просты и не вызывают затруднений, подробно описаны в инструкции (руководстве) по эксплуатации и вопросов не вызывают (а если и есть, то мы оперативно на них стараемся ответить).

Подробнее с техническими характеристиками данного реле температуры и его возможностями можно ознакомиться в ниже приведенной таблице.

 Таблица – Основные технические характеристики.

Параметр

Значение

Пределы регулирования

–55...+125 °С

Максимальный ток нагрузки

30 А

Максимальная мощность нагрузки

6 000 ВА

Напряжение питания

220 В ±10 %

Масса в полной комплектации

0,285 кг ±10 %

Габариты

70 х 80 х 53 мм

Датчик температуры

Цифровой DS18B20 или терморезистор NTC (10 кОм /25°С)

Длина соединительного кабеля датчика

4м.

Количество коммутаций под нагрузкой, не менее

50 000 циклов

Количество коммутаций без нагрузки, не менее

100 000 циклов

Температурный гистерезис, регулируемый

0,5–25 °С

Степень защиты по ГОСТ 14254

IP20
