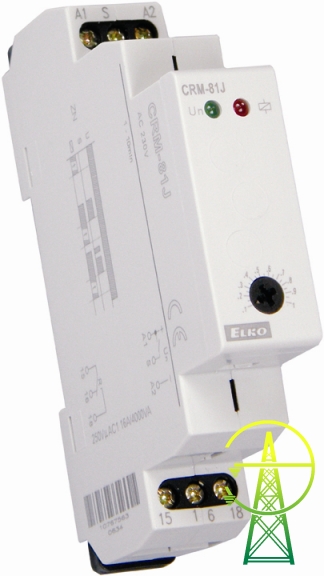

Реле времени CRM-81J/230V AC, ZR 6-60s

Реле времени CRM-81J/230V AC, ZR 6-60s
Реле времени CRM-81J/230V AC, ZR 6-60s
Реле времени CRM-81J/230V AC, ZR 6-60s
Реле времени CRM-81J/230V AC, ZR 6-60s
Реле времени CRM-81J/230V AC, ZR 6-60s
  Реле времени CRM-81J ZR простое одно командное (одно функциональное) аналоговое реле времени, выполняющее функцию задержки на включение выходных (т.е. исполнительных контактов) реле в соответствующем временном диапазоне. Основной отличительной особенностью данного реле от других (например, PCR-513PCR-515 и их модификаций по напряжению питания) является то, что начало отсчета может происходить как от подачи напряжения питания, так и от окончания импульса на управляющем входе, приоритет которого более высокий. Напряжение на входе управления такое же, как напряжение питания.

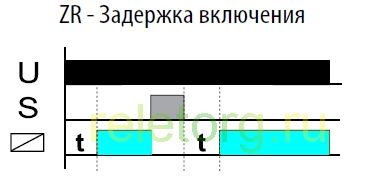

Временные диаграммы реле времени CRM-81J ZR

1 997 руб

Артикул 8595188123976
Бренд ElkoEp (-)
Паспорт/Руководство (PDF) Загрузить

Однофункциональное аналоговое реле времени CRM-81J, может быть использовано для включения нагрузки после после подачи напряжения питания или сигнала на управляющий вход. Описание: - простое реле времени с одной временной функцией и возможностью точной донастройки времени потенциометром (в рамках данного временного диапазона); - это реле времени подходит для монтажа, в которых заранее известны функции и временные настройки; - это реле времени имеет функцию задержки включения (ZR); - функции управляются напряжением питания или управляющим входом; - реле может работать в диапазоне от 6 до 60 сек. - напряжение питания AC 230 V - контакты вывода CRM-81J 1 переключающий 16 A - состояние вывода указывает красный LED; - 1 модуль, крепление на DIN-рейку.

Описание

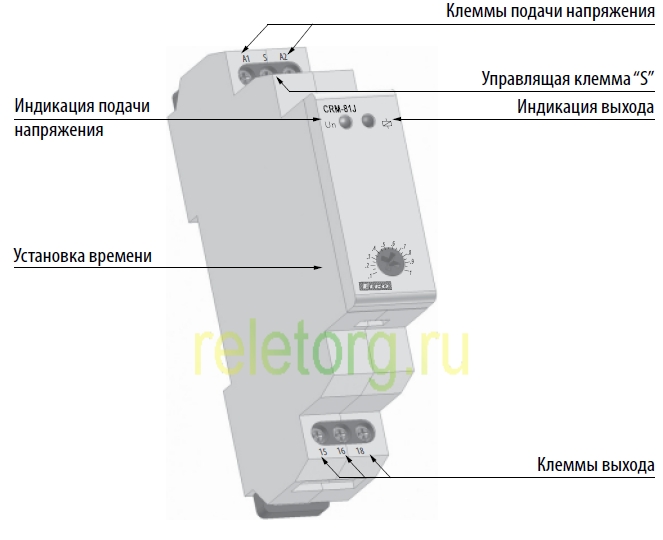

  Точная настройка времени у серии реле CRM-81J ZR, в рамках данного временного диапазона, осуществляется потенциометром, расположенным на передней панели прибора. Простые и интуитивно понятные элементы управления и подключения показаны на данном изображении.  Ещё одной из положительных особенностей данного реле времени CRM-81J ZR является значительная нагрузочная способность выходного контакта до 16А!  Состояние вывода указывает красный LED, ширина 1 модуль (18 мм), крепление на DIN-рейку. Временной диапазон конкретно данного реле от 6 до 60 секунд, что является одним из шести (0,1-1 сек., 1-10 сек., 6-60 сек., 1-10 мин., 6-60 мин., 1-10ч.) возможных вариантов у данной серии реле.

  Более подробные технические параметры представлены в ниже приведённой таблице,  в обзорном листе каталога производителя и «Инструкции по эксплуатации».



Технические параметры

CRM-81J

Выполняемые функции:

ZR – задержка включения

Клеммы питания:

А1-А2

Напряжение питания:

AC 230V 50-60Hz

Мощность (номинал/ потребляемая)

Макс. 12 VA/1.3W

Допуск напряжения питания:

-15%, +10%

Индикация питания:

Зелёный LED

Временной диапазон:

от  6 до 60 с

Регулировка времени:

Плавная, потенциометром

Отклонение времени:

5% - при механической установке

Точность повторения:

0,2% - стабильность настроенного параметра

Температурный коэффициент:

0,015/°С, нормальное значение 20°С

Параметры выхода

Количество контактов:

1 переключающий (AgNi)

Номинальный ток:

16А / АС1

Мощность замыкания:

4000 VA/ AC1, 384 W/DC

Пиковый ток:

30А<3с

Напряжение замыкания:

250V AC1/24V DC

Мин. замыкающая мощность DC:

500 mW

Индикация выхода:

Красный LED

Механическая износостойкость:

3х107

Электрическая износостойкость (АС1):

0,7х105

Управление

Мощность управляющего входа

AC 0.53 VA (AC 230V)

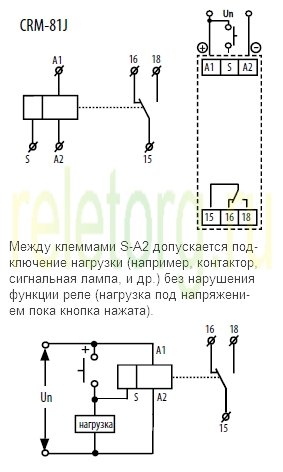

Подключение нагрузки между S-A2:

Допустимо (AC 230V)

Клеммы управления:

А1-S

Макс. ёмкость управляющего провода:



-без подключения газоразрядн. ламп:

12nF

-с подключ. газоразрядн. ламп:

9nF (AC230V) макс. 20 шт. (1 шт. – 1mA)

Длительность упр. импульса:

min 25 mc/ max - неограничено

Время восстановления:

max 150 ms

Прочие параметры

Рабочая температура:

-20…+55°С

Складская температура:

-30…+70°С

Электрическая прочность:

4 kV (питание-выход)

Рабочее положение:

произвольное

Крепление:

DIN рейка EN60715

Защита:

IP40 со стороны лиц. панели/IP20со стороны клемм

Категория перенапряжения:

III.

Степень загрязнения:

2

Сечение подключ. проводов:

max 1x2,5/ 2x1,5/ с гильзой 1x2,5

Размер:

90х17,6х64 мм

Вес:

60 г

Соответствие нормам:

EN 61812-1, EN 61010-1
