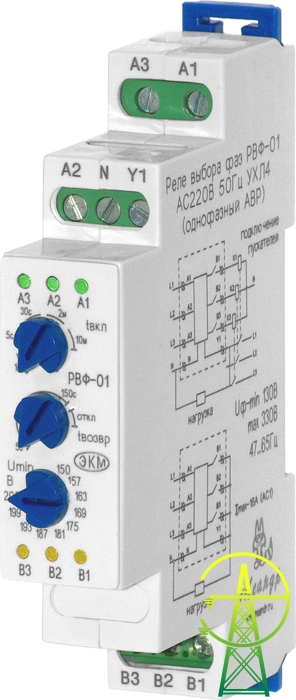

РВФ-01 АС230V УХЛ4 реле выбора фазы

РВФ-01 АС230V УХЛ4 реле выбора фазы
РВФ-01 АС230V УХЛ4 реле выбора фазы
РВФ-01 АС230V УХЛ4 реле выбора фазы
РВФ-01 АС230V УХЛ4 реле выбора фазы
  РВФ-01 реле выбора фаз (однофазный АВР) предназначено для бесперебойного питания однофазной нагрузки 220В 50Гц от трехфазной сети 380В 50Гц или от двух или трех независимых источников напряжения (линий), с целью обеспечения стабильным питанием однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети. Часто встречаются менее распространенные названия - автоматический переключатель фаз, селектор фаз и другие.
Реле снято с производства, рекомендуемая замена на РВФ-02.

2 730 руб

Артикул 4640016932535
Бренд Меандр (MEA)
С этим товаром рекомендуем Реле силовое JQX-58F/1Z-220VAC
Применение (PDF) Загрузить

С этим товаром рекомендуем

Реле силовое JQX-58F/1Z-220VAC

Реле силовое JQX-58F/1Z-220VAC

JQX-58F/1Z-220VAC реле силовое с одним переключающим контактом на максимально-допустимый ток коммутации в режиме АС-1 60А и номинальным управляющим напряжением катушки 220V AC.

780 руб

Описание

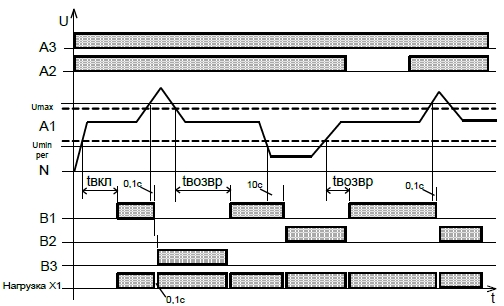

  В зависимости от наличия и уровня напряжения в сети, реле автоматического выбора фаз РВФ-01 выбирает наиболее благоприятную фазу и запитывает от нее подключенную однофазную нагрузку, осуществляя при этом контроль наличия и величину напряжения на каждой фазе. При достижении установленных Потребителем на передней панели устройства пороговых значений производит автоматическое (не более 0,2 сек для исключения ложных срабатываний при кратковременных провалах напряжения) переключение на ту фазу, где напряжение вне порогов срабатывания. Если значения напряжений на всех резервных фазах (источниках) вне допустимых порогов, то нагрузка отключается. Переключение производится последовательно от L1 к L2, от L2 к L3 (загорается соответствующий зеленый светодиод). Переключение на фазу с недопустимыми параметрами не производится.
  Если введена приоритетность фаз, то после переключения на резервные фазы продолжается контроль за наличием и величиной напряжения на приоритетной (аппаратно установлена при изготовлении - L1), и при восстановлении на ней параметров напряжения нагрузка переключится на приоритетную фазу через время возврата Тв, заданное потребителем. При установке значения Тв в положении "выключение приоритета", возврата на приоритетную фазу не происходит. При превышении максимально установленного значения напряжения срабатывания, переключение (отключение) нагрузки происходит мгновенно (не более 0,02 мс), а при восстановлении параметров напряжения хотя бы на одной фазе, нагрузка включается с задержкой времени Твкл.

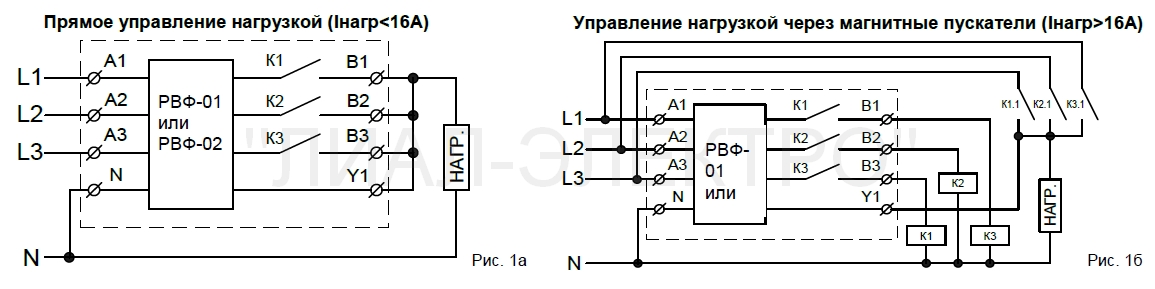

  Необходимо отметить отличительную особенность этого реле от РВФ-02. В случаях выхода из строя исполнительных контакторов или силовых реле К1, К2 или К3 по сх. включения (выгорание контактов или обрыв в цепи катушки управления), и нахождения напряжения на соответствующей фазе в пределах допустимых значений,  реле не произведёт коммутацию на другие фазы. Тем самым подаётся сигнал о необходимости поиска причины неисправности, чтобы в определённый момент не оказаться полностью обесточенным из-за подобного рода аварий и ограничить потребление лишь по исправным цепям, но исправных и допустимых напряжениях в отключённых фазах.
  Более подробную информацию можно получить ознакомившись с "Инструкцией по эксплуатации".
