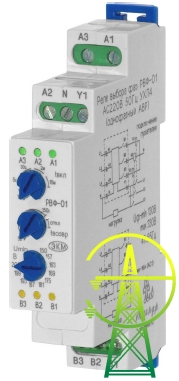

РВФ-02 АС230В УХЛ4 реле выбора фазы

РВФ-02 АС230В УХЛ4 реле выбора фазы
РВФ-02 АС230В УХЛ4 реле выбора фазы
РВФ-02 АС230В УХЛ4 реле выбора фазы
РВФ-02 АС230В УХЛ4 реле выбора фазы

РВФ-02 реле выбора фаз (однофазный АВР) предназначено для бесперебойного питания однофазной нагрузки 220В 50Гц от трехфазной сети 380В 50Гц или от двух / трех независимых источников напряжения с объединенным нулевым проводником, с целью обеспечения стабильным питанием однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.

Часто встречаются менее распространенные названия - автоматический переключатель фаз, автоматический селектор фаз, переключатель оптимальной фазы  и другие.

2 999 руб

Артикул 4640016932559
Бренд Меандр (MEA)
С этим товаром рекомендуем Реле силовое JQX-58F/1Z-220VAC
Паспорт/Руководство (PDF) Загрузить

С этим товаром рекомендуем

Реле силовое JQX-58F/1Z-220VAC

Реле силовое JQX-58F/1Z-220VAC

JQX-58F/1Z-220VAC реле силовое с одним переключающим контактом на максимально-допустимый ток коммутации в режиме АС-1 60А и номинальным управляющим напряжением катушки 220V AC.

780 руб

Описание

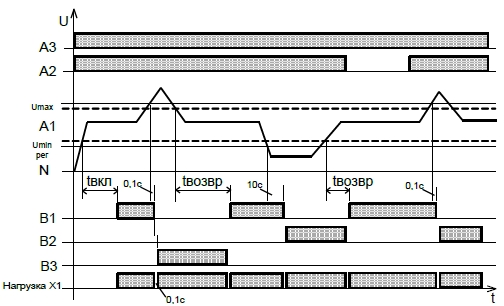

  В зависимости от наличия и уровня напряжения в сети (по различным входам), реле автоматического выбора фаз РВФ-02 выбирает наиболее благоприятную фазу и подключает её к нагрузке, осуществляя при этом контроль наличия и величину напряжения на каждой из фаз. При выходе за установленные Потребителем на передней панели устройства пороговые значения, производит автоматическое (не более 0,2 сек для исключения ложных срабатываний при кратковременных провалах напряжения) переключение на ту фазу, где напряжение соответствует установленным требованиям.

  Если значения напряжений на всех резервных фазах (источниках) вне допустимых порогов (менее Umin и больше Umax), то нагрузка отключается. Переключение, при провалах или скачках входного напряжения, производится последовательно от L1 к L2, от L2 к L3 (загорается соответствующий зеленый светодиод), при условии соблюдения уровня напряжения на подключаемой фазе. Переключение на фазу с недопустимыми параметрами не производится.

  Если введена приоритетность фаз, то после переключения на резервные фазы, продолжается контроль за наличием и величиной напряжения на приоритетной (которая аппаратно установлена при изготовлении - L1). При восстановлении на ней параметров напряжения, нагрузка переключится на приоритетную фазу через время возврата tвозвр, заданное потребителем. При установке значения tвозвр в положении "откл.", возврат на приоритетную фазу не происходит. При превышении максимально установленного значения напряжения срабатывания, переключение (отключение) нагрузки происходит мгновенно (не более 0,02 мс), а при восстановлении параметров напряжения хотя бы на одной фазе, нагрузка включается с задержкой времени tвкл.

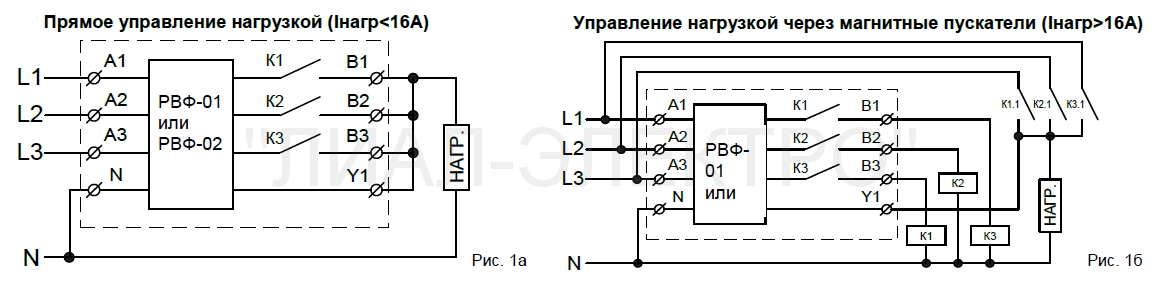

  Необходимо отметить отличительную особенность этого реле от РВФ-01. В случаях выхода из строя исполнительных контакторов или силовых реле К1, К2 или К3 по сх. включения (выгорание контактов или обрыв в цепи катушки управления), и нахождения напряжения на соответствующей фазе в пределах допустимых значений,  реле произведёт коммутацию на другие фазы. Тем самым обеспечивается стабильность подачи питания, но исключается возможность подключения данной линии в следующий раз. В определённый момент, из-за подобного рода аварий, нагрузка может оказаться полностью обесточенной при допустимых напряжениях входных  фаз.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВФ-01, РВФ-02

Uном/частота

В/Гц

230/45-65

Umax

В

400

Регулируемый порог переключения (отключения) при понижении напряжения Uниз;

время реакции 10с

В

154-209

Гистерезис по напряжению

В

5-7

Точность определения порога срабатывания

В

±3

Порог переключения (отключения) при повышении напряжения; время реакции 0,1с

В

>265

Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс

В

>300

Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с

В

<130

tвкл повторное

с

1с, 5с, 30с, 2мин,10мин

tвозвр. на приоритетную фазу

с

от 5 до 150

Возможность отключения приоритета фазы



есть

Время переключения на резервные фазы, не более

с

0,1

Коммутируемый ток выходных контактов, не менее

А

16

Потребляемая мощность (под нагрузкой), не более

ВА

1,0

Ресурс выходных контактов под нагрузкой 16А, циклов не менее

шт.

1х106

Степень защиты (по корпусу/по клеммам)



IР40/IР20

Диапазон рабочих температур

оС

- 25…+55 (УХЛ4)

 -40…+55 (УХЛ2)

Температура хранения

оС

- 45…+70 (УХЛ4)

 -60…+70 (УХЛ2)

Положение в пространстве



любое

Габаритные размеры

мм

17,5х90х63

Масса

кг

0,2

  Более подробную информацию можно получить, ознакомившись с  "Инструкцией по эксплуатации"  на данное реле.
