Реле времени трёх цепное РВ3-П2-14 ACDC24/AC230В УХЛ4

Реле времени трёх цепное РВ3-П2-14 ACDC24/AC230В УХЛ4
Реле времени трёх цепное РВ3-П2-14 ACDC24/AC230В УХЛ4
Реле времени трёх цепное РВ3-П2-14 ACDC24/AC230В УХЛ4
Реле времени трёх цепное РВ3-П2-14 ACDC24/AC230В УХЛ4
Реле времени трёх цепное РВ3-П2-14 ACDC24/AC230В УХЛ4

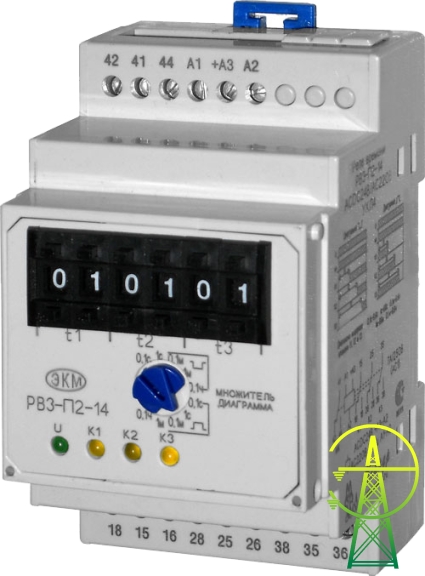

  Универсальное реле времени, позволяющее формировать различную задержку (от 0,1 сек. до 99 часов) на включение или задержку на отключение в трёх независимых каналах (цепях) с последующей коммутацией полученных сигналов в цепи схем автоматизации. Реле времени допускает питание от 24В или 220В по переменному и 24В по постоянному току.

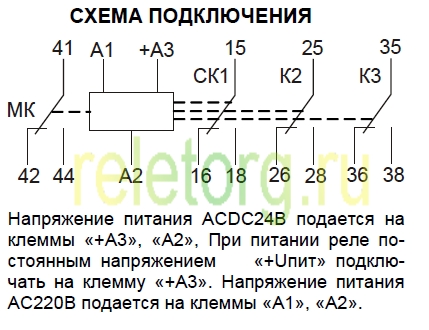

  Контактная группа реле имеет по одному переключающему контакту на каждый канал и выход мгновенного контакта (МК) с максимальным коммутируемым током до 7А при 250В в режиме АС1.
Прекращён выпуск (осталось небольшое количество).  Рекомендуемая замена на РВ3-22.

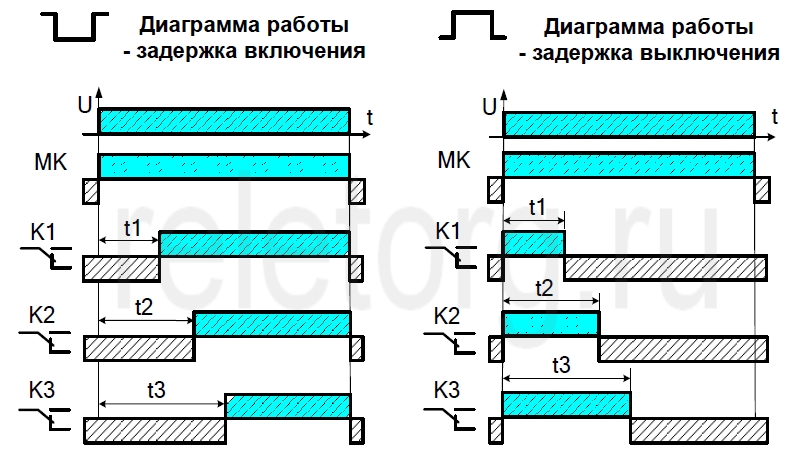

Реле времени РВ3-П2-14 ACDC24В/AC220В временные диаграммы работы

2 100 руб

Артикул 4640016933679
Бренд Меандр (MEA)
Применение (PDF) Загрузить

Описание

  Реле времени РВ3-П2-14  - трех цепное реле времени с формированием, при общем старте, различного временного интервала в каждой из 3-х цепей (независимом канале), предназначено для коммутации электрических сигналов (т.е. в  трех независимых цепях К1, К2, К3  + мгновенный контакт МК) с предварительно установленными выдержками времени t1, t2 и t3 для применения в схемах автоматики как комплектующее изделие. Возможно применение взамен реле ВЛ-56, ВС-43 и др. При этом необходимо учитывать, что временные интервалы хоть и различны, но находятся в одном диапазоне выдержек времени согласно приведённой ниже «Таблице характеристик реле».

  Более детальную информацию о данном реле и временные диаграммы работы можно получить, ознакомившись с «Инструкцией по эксплуатации»  на данное реле времени трёх цепное.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ

напряжение питания

АС 220 В (10%), 50 Гц

АСDC24В (10%)

диапазоны выдержек времени

0.1  – 9,9с

1 - 99с

0.1 - 9.9м

1 - 99м

0.1 - 9.9ч



погрешность отсчета выдержки времени

не более 5%

время готовности

не более 0,15 с

время повторной готовности

не более 0,1 с

максимальный коммутируемый ток

АС 250В, 50 Гц(АС1)

DC 30B (DC1)

7 А

7 А

максимальное коммутируемое напряжение

АС 250 В, DC 30В

максимальная коммутируемая мощность

АС 1750 ВА, DC 210 ВТ

максимальное напряжение между цепями питания и контактами реле

АС2000В, 50 Гц (1 мин)

степень защиты реле по корпусу

                                          по клеммам

IP20

IP 20

диапазон рабочих температур

-10...+550С

относительнаявлажность воздуха

до 80% при 250С

высота над уровнем моря

2000 м

рабочее положение в пространстве

произвольное

режим работы

круглосуточный

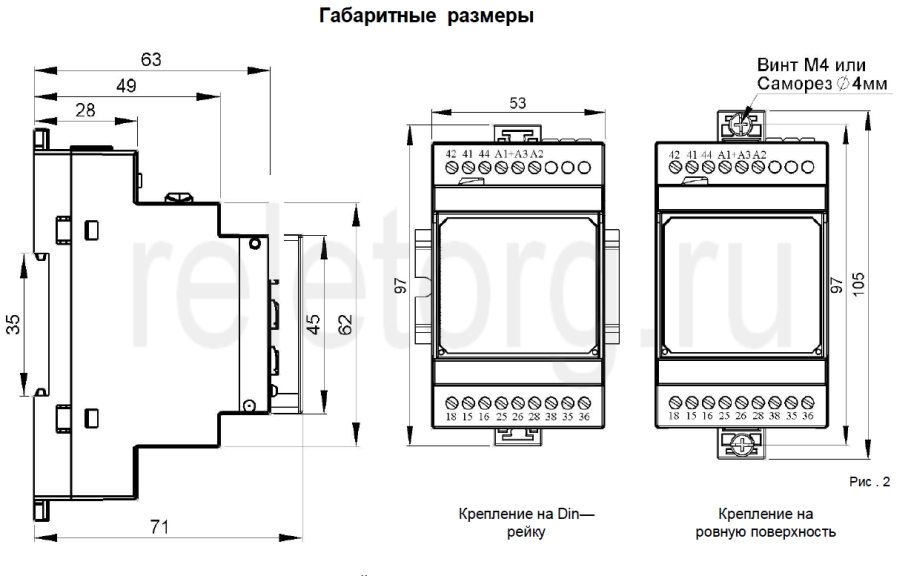

габаритные размеры

53х88х63 мм

масса

0,2 кг
