Реле времени трёх цепное со скользящим контактом РВ3-141 АСDC24В/АC230В УХЛ4

Реле времени трёх цепное со скользящим контактом РВ3-141 АСDC24В/АC230В УХЛ4
Реле времени трёх цепное со скользящим контактом РВ3-141 АСDC24В/АC230В УХЛ4
Реле времени трёх цепное со скользящим контактом РВ3-141 АСDC24В/АC230В УХЛ4
Реле времени трёх цепное со скользящим контактом РВ3-141 АСDC24В/АC230В УХЛ4
Реле времени трёх цепное со скользящим контактом РВ3-141 АСDC24В/АC230В УХЛ4
  Реле времени трех цепное РВ3-141 отличается от реле РВ3-П2-14 наличием исполнения в первом канале функции, так называемого «скользящего контакта». Данная функция предполагает формирование импульса определённой длительности, которая, в прежнее время на электромеханических реле, формировалась за счёт времени скольжения контакта по электромеханическому валу. Отсюда и возникло выражение – «скользящий контакт». В остальном у данного реле времени аналогично формируются независимые выдержки времени (t1, t2, t3 и tск) по каждому каналу (СК1, К2, К3) и наличие мгновенного контакта (МК).  Реле предназначено для использования в схемах автоматики как комплектующее изделие.

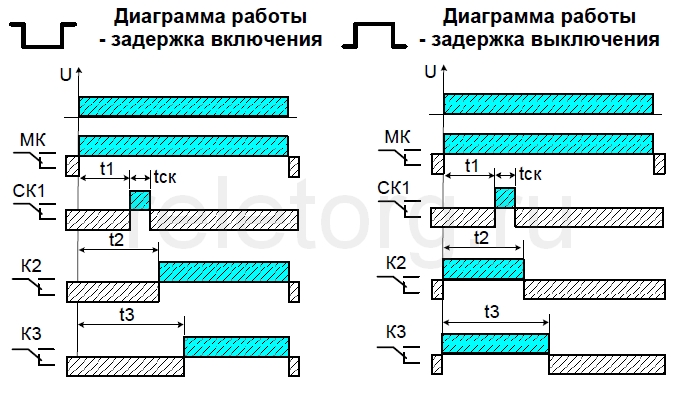

Реле времени РВ3-141 трёх цепное - временные диаграммы работы

1 838 руб

Артикул 4640016933686
Применение (PDF) Загрузить

Описание

  На лицевой панели реле расположены шесть поворотных переключателей для установки выдержки времени «время t1», «время t2», «время t3», зеленый индикатор  включения напряжения питания «U», желтые индикаторы  срабатывания встроенных электромагнитных реле  «СК1», «К2», «К3». Поворотный переключатель «МНОЖИТЕЛЬ/ДИАГРАММА» для выбора диаграммы работы и временных диапазонов, а так же переключатель времени «время tск» находятся на верхней поверхности корпуса. По заказу реле комплектуется прозрачной крышкой. Крышка позволяет производить пломбирование навесной пломбой или пломбой на клею.

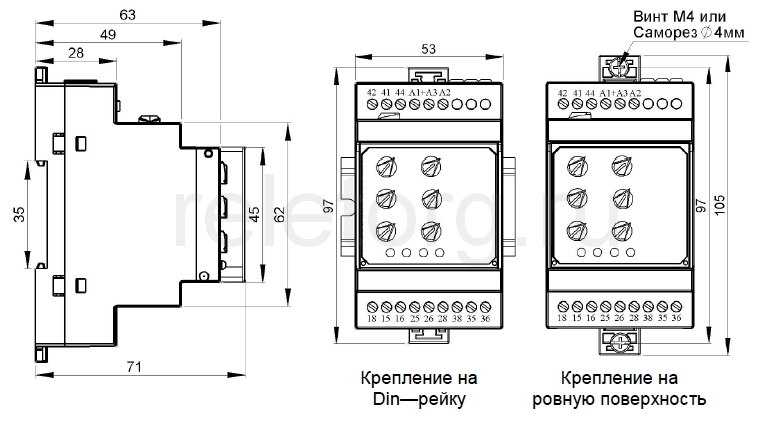

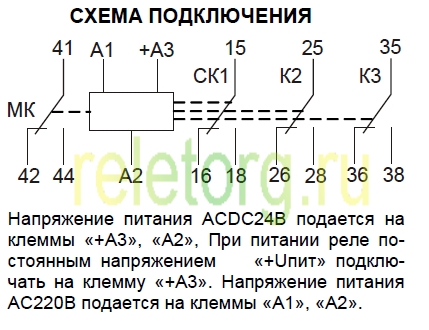

  Более подробные технические параметры данного реле, габаритные размеры РВ3-141схему подключения, устройство и другие параметры можно получить ознакомившись с «Инструкцией по эксплуатации»  и в таблице, представленной ниже.



ТЕХНИЧЕСКИЕ ХАРРАКТЕРИСТИКИ РЕЛЕ

Напряжение питания

АC220 В ± 10% 50Гц

АСDC24 В ± 10%

Диапазоны выдержек времени t1,t2, t3

0,1 – 9,9с

1 - 99с

0,1 - 9,9м

1 - 99м

0,1 - 9,9ч

10 значений выдержки tск

0,2с-0,5с-1с-1,5с-2с-3с-4с-5с-7с-10с

Погрешность отсчета выдержки времени

не более 5%

Время  готовности

не более 0,15с

Время повторной готовности

не более 0,1с

Максимальный коммутируемый ток



АС 250 В, 50 Гц (АС1)

DC 30 В (DC1)

7 А

Максимальное коммутируемое

напряжение

АС250В, DC30В

Максимальная коммутируемая

мощность

АС1750 ВА, DC210Вт

Максимальное напряжение между

цепями питания и контактами реле

АС2000В,50 Гц,

(1 мин.)

Степень защиты реле   по корпусу

IP20

                                         по клеммам

IP20

Диапазон рабочих температур

-10 ... +55 °С

Относительная влажность воздуха

до 80% при 25 °С

Высота над уровнем моря

2000м

Рабочее положение в пространстве

произвольное

Режим работы

круглосуточный

Габаритные размеры

53 Х 88 Х 63 мм

Масса

0.2 кг
